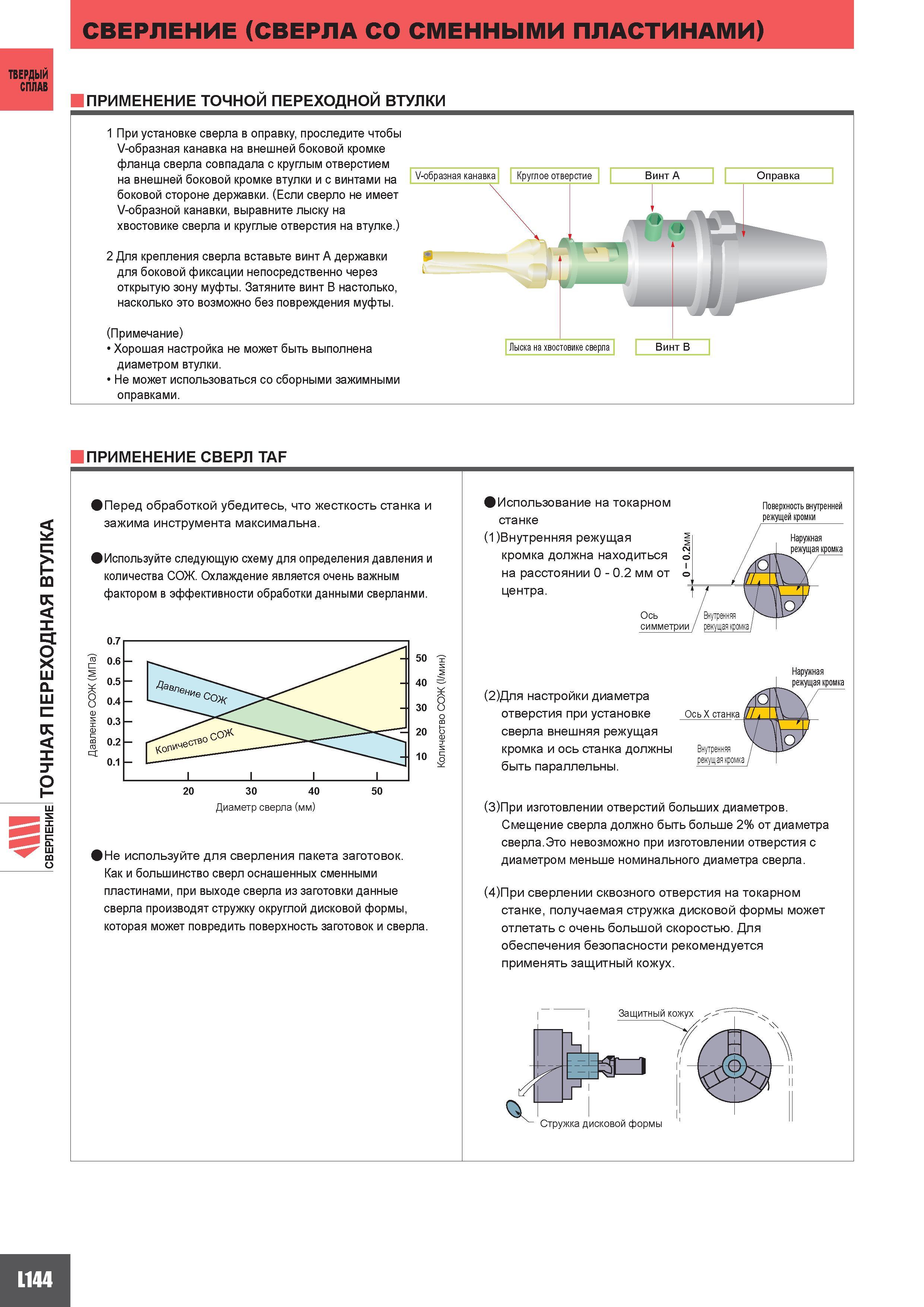

СВЕРЛЕНИЕ (СВЕРЛА СО СМЕННЫМИ ПЛАСТИНАМИ) ТВЕРДЫЙ СПЛАВ ПРИМЕНЕНИЕ СВЕРЛ TAF L144 Перед обработкой убедитесь что жесткость станка и зажима инструмента максимальна. Используйте следующую схему для определения давления и количества СОЖ. Охлаждение является очень важным фактором в эффективности обработки данными сверланми. Диаметр сверла (мм) Не используйте для сверления пакета заготовок. Как и большинство сверл оснашенных сменными пластинами при выходе сверла из заготовки данные сверла производят стружку округлой дисковой формы которая может повредить поверхность заготовок и сверла. Поверхность внутренней режущей кромки Использование на токарном станке (1)Внутренняя режущая кромка должна находиться на расстоянии 0 - 0.2 мм от центра. Ось симметрии (2)Для настройки диаметра отверстия при установке сверла внешняя режущая кромка и ось станка должны быть параллельны. (3)При изготовлении отверстий больших диаметров. Смещение сверла должно быть больше 2% от диаметра сверла.Это невозможно при изготовлении отверстия с диаметром меньше номинального диаметра сверла. (4)При сверлении сквозного отверстия на токарном станке получаемая стружка дисковой формы может отлетать с очень большой скоростью. Для обеспечения безопасности рекомендуется применять защитный кожух. иб Ось станка Внутренняя режущая кромка J 9 ПРИМЕНЕНИЕ ТОЧНОЙ ПЕРЕХОДНОЙ ВТУЛКИ 1 При установке сверла в оправку проследите чтобы V-образная канавка на внешней боковой кромке фланца сверла совпадала с круглым отверстием на внешней боковой кромке втулки и с винтами на боковой стороне державки. (Если сверло не имеет V-образной канавки выравните лыску на хвостовике сверла и круглые отверстия на втулке.) 2 Для крепления сверла вставьте винт А державки для боковой фиксации непосредственно через открытую зону муфты. Затяните винт В настолько насколько это возможно без повреждения муфты. (Примечание) Хорошая настройка не может быть выполнена диаметром втулки. Не может использоваться сборными зажимными оправками. V-образная канавка Круглое отверстие Винт А Оправка Винт B
