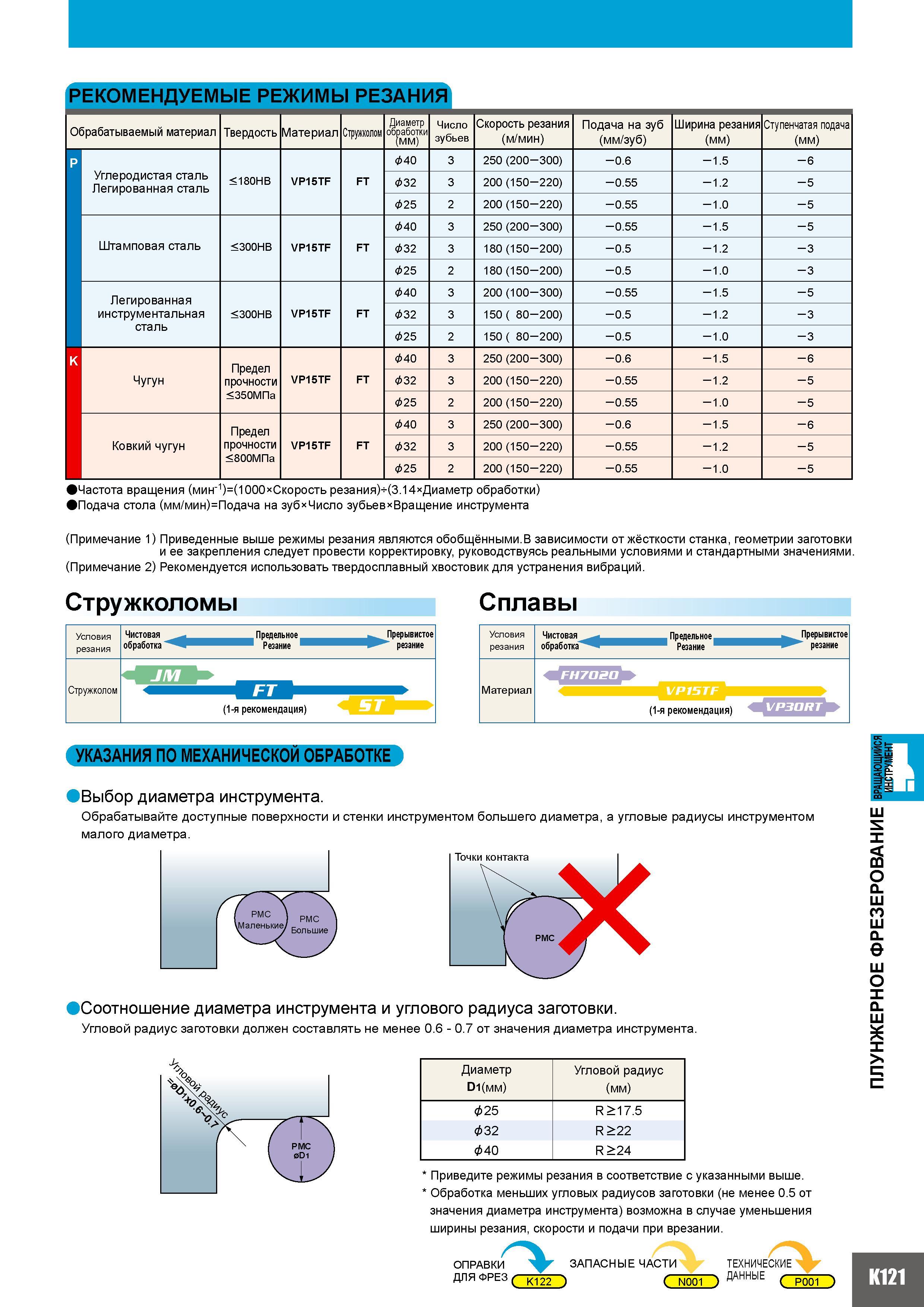

1051 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.K121

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. K121 1051 Lab2u

Обрабатываемый материал Твердость Материал Стружколом Диаметр обработки (мм) Число зубьев Скорость резания (м/мин) Подача на зуб (мм зуб) Ширина резания (мм) Ступенчатая подача (мм) P Углеродистая сталь Легированная сталь 180HB VP15TF FT 40 3 250 (200-300) - 0.6 -1.5 -6 32 3 200 (150-220) - 0.55 -1.2 -5 25 2 200 (150-220) - 0.55 -1.0 -5 Штамповая сталь 300HB VP15TF FT &40 3 250 (200-300) -0.55 -1.5 -5 &32 3 180 (150-200) - 0.5 -1.2 -3 &25 2 180 (150-200) - 0.5 -1.0 -3 Легированная инструментальная сталь 300HB VP15TF FT 40 3 200 (100-300) - 0.55 -1.5 - 5 &32 3 150 ( 80-200) - 0.5 -1.2 -3 &25 2 150 ( 80-200) - 0.5 -1.0 -3 K Чугун Предел прочности 350МПа VP15TF FT &40 3 250 (200-300) -0.6 -1.5 -6 &32 3 200 (150-220) - 0.55 -1.2 -5 &25 2 200 (150-220) - 0.55 -1.0 -5 Ковкий чугун Предел прочности 800МПа VP15TF FT &40 3 250 (200-300) -0.6 -1.5 -6 &32 3 200 (150-220) - 0.55 -1.2 -5 &25 2 200 (150-220) - 0.55 -1.0 -5 Частота вращения (мин-1)(1000 Скорость резанияМ3.14 Диаметр обработки) Подача стола (мм/мин)Подача на зуб Число зубьев Вращение инструмента (Примечание 1) Приведенные выше режимы резания являются обобщёнными.В зависимости от жёсткости станка геометрии заготовки и ее закрепления следует провести корректировку руководствуясь реальными условиями и стандартными значениями. (Примечание 2) Рекомендуется использовать твердосплавный хвостовик для устранения вибраций. Стружколомы Сплавы Условия резания Чистовая Предельное Прерывистое обработка Pезание резание Стружколом (1-я рекомендация) Условия резания Чистовая Предельное Прерывистое обработка Pезание резание Материал щ1н7а2а VP15TI (1-я рекомендация) VP30RT УКАЗАНИЯ ПО МЕХАНИЧЕСКОЙ ОБРАБОТКЕ Выбор диаметра инструмента. Обрабатывайте доступные поверхности и стенки инструментом большего диаметра а угловые радиусы инструментом малого диаметра. Точки контакта Соотношение диаметра инструмента и углового радиуса заготовки. Угловой радиус заготовки должен составлять не менее 0.6 - 0.7 от значения диаметра инструмента. Диаметр й1(мм) Угловой радиус (мм) 25 R 17.5 32 R 22 40 R 24 Приведите режимы резания в соответствие с указанными выше. Обработка меньших угловых радиусов заготовки (не менее 0.5 от значения диаметра инструмента) возможна в случае уменьшения ширины резания скорости и подачи при врезании. ОПРАВКИ ДЛЯ ФРЕЗ ЗАПАСНЫЕ ЧАСТИ ( N001 ) ТЕХНИЧЕСКИЕ ДАННЫЕ K121 ПЛУНЖЕРНОЕ ФРЕЗЕРОВАНИЕ ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ
