1049 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.K119

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. K119 1049 Lab2u

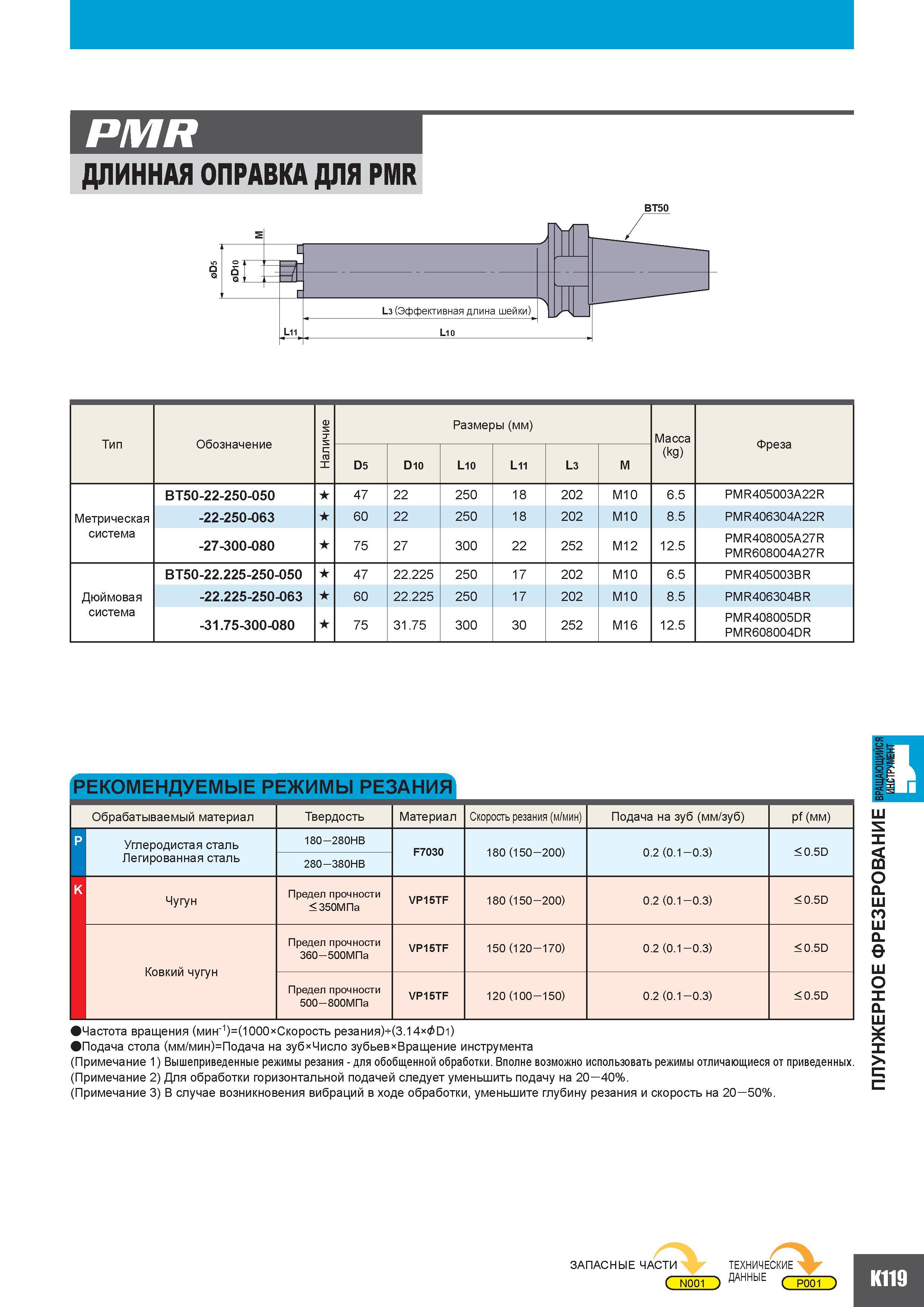

ДЛИННАЯ ОПРАВКА ДЛЯ PMR BT50 10 Q С j -i L L11 L3 (Эффективная длина шейки) N L10 Тип Обозначение Н Размеры (мм) Масса Фреза D5 D10 L10 L11 L3 M (kg) BT50-22-250-050 47 22 250 18 202 M10 6.5 PMR405003A22R Метрическая -22-250-063 60 22 250 18 202 M10 8.5 PMR406304A22R система -27-300-080 75 27 300 22 252 M12 12.5 PMR408005A27R PMR608004A27R BT50-22.225-250-050 47 22.225 250 17 202 M10 6.5 PMR405003BR Дюймовая -22.225-250-063 60 22.225 250 17 202 M10 8.5 PMR406304BR система -31.75-300-080 75 31.75 300 30 252 M16 12.5 PMR408005DR PMR608004DR РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Твердость Материал Скорость резания(м/мин) Подача на зуб (мм зуб) pf (мм) P Углеродистая сталь 180 280HB F7030 180 (150 200) 0.2 (0.1 0.3) 0.5D Легированная сталь 280 380HB Чугун Предел прочности 350МПа VP15TF 180 (150 200) 0.2 (0.1 0.3) 0.5D Ковкий чугун Предел прочности 360 500МПа VP15TF 150 (120 170) 0.2 (0.1 0.3) 0.5D Предел прочности 500 800МПа VP15TF 120 (100 150) 0.2 (0.1 0.3) 0.5D Частота вращения (мин-1)(1000 Скорость резания)-(3.14 &D1) Подача стола (мм/мин)Подача на зуб Число зубьев Вращение инструмента (Примечание 1) Вышеприведенные режимы резания - для обобщенной обработки. Вполне возможно использовать режимы отличающиеся от приведенных. (Примечание 2) Для обработки горизонтальной подачей следует уменьшить подачу на 20 40%. (Примечание 3) В случае возникновения вибраций в ходе обработки уменьшите глубину резания и скорость на 20 50%. qS о X X ЗАПАСНЫЕ ЧАСТИ ТЕХНИЧЕСКИЕ СШО ДАННЫЕ СЮОО K119
