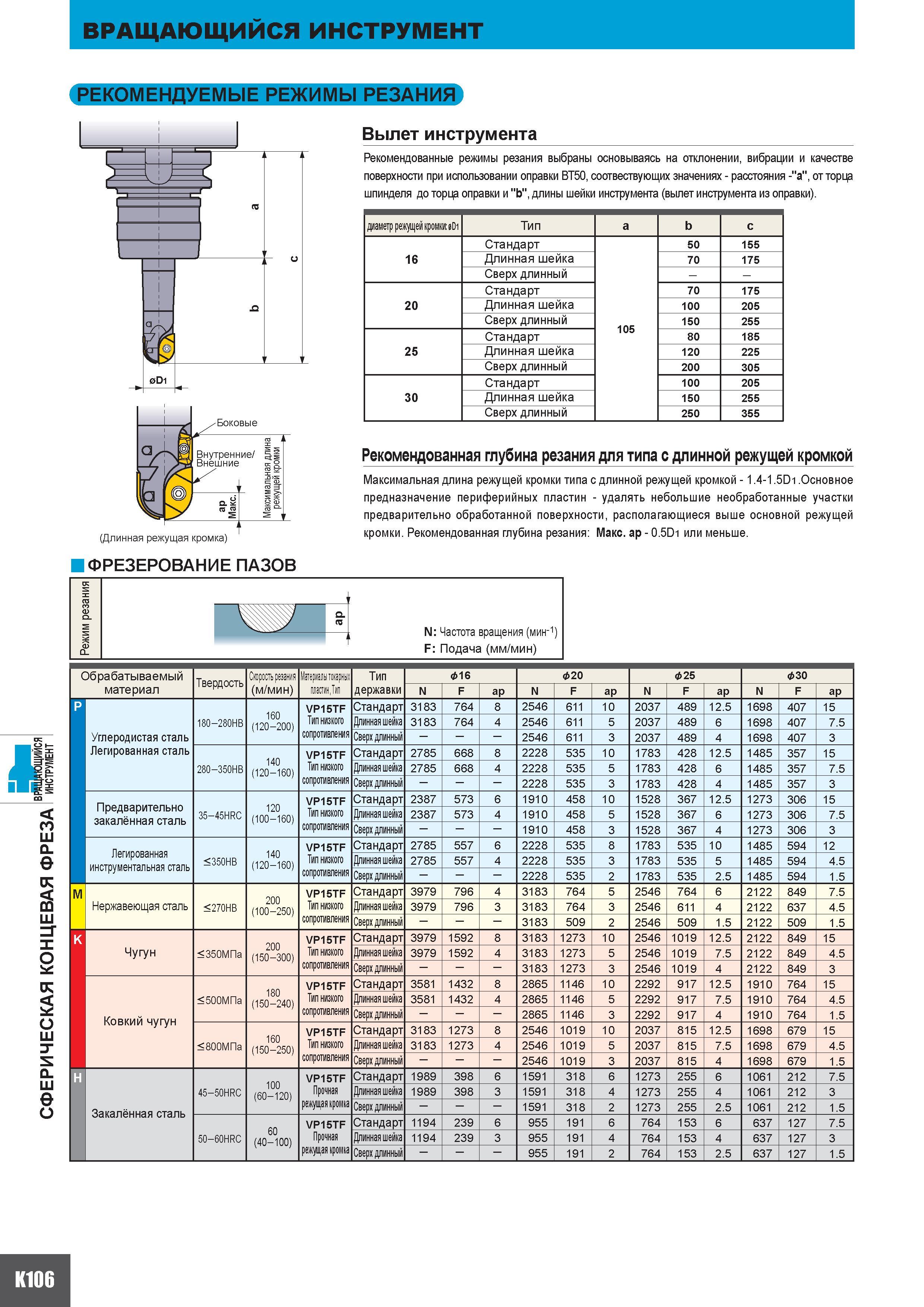

СФЕРИЧЕСКАЯ КОНЦЕВАЯ ФРЕЗА ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Вылет инструмента ФРЕЗЕРОВАНИЕ ПАЗОВ Рекомендованные режимы резания выбраны основываясь на отклонении вибрации и качестве поверхности при использовании оправки ВТ50 соотвествующих значениях - расстояния -"а" от торца шпинделя до торца оправки и "b" длины шейки инструмента (вылет инструмента из оправки). диаметр режущей кромки D1 Тип a b c 16 Стандарт 105 50 155 Длинная шейка 70 175 Сверх длинный 20 Стандарт 70 175 Длинная шейка 100 205 Сверх длинный 150 255 25 Стандарт 80 185 Длинная шейка 120 225 Сверх длинный 200 305 Стандарт 100 205 30 Длинная шейка 150 255 Сверх длинный 250 355 Рекомендованная глубина резания для типа с длинной режущей кромкой Максимальная длина режущей кромки типа с длинной режущей кромкой - 1.4-1.5D1 .Основное предназначение периферийных пластин - удалять небольшие необработанные участки предварительно обработанной поверхности располагающиеся выше основной режущей кромки. Рекомендованная глубина резания Макс. ap - 0.5D1 или меньше. N Частота вращения (мин-1) F Подача (мм/мин) Обрабатываемый Твердость Скорость резания Материалы токарив Тип 16 20 25 &30 материал (м/мин) пластин Тип державки N F ap N F ap N F ap N F ap P 160 (120-200) VP15TF Стандарт 3183 764 8 2546 611 10 2037 489 12.5 1698 407 15 185-285HB Тип низкого Длинная шейка 3183 764 4 2546 611 5 2037 489 6 1698 407 7.5 Углеродистая сталь сопротивления Сверх длинный - 2546 611 3 2037 489 4 1698 407 3 Легированная сталь 140 (120-160) VP15TF Стандарт 2785 668 8 2228 535 10 1783 428 12.5 1485 357 15 285-355HB Тип низкого Длинная шейка 2785 668 4 2228 535 5 1783 428 6 1485 357 7.5 сопротивления Сверх длинный - 2228 535 3 1783 428 4 1485 357 3 Предварительно закалённая сталь 120 (100-160) VP15TF Стандарт 2387 573 6 1910 458 10 1528 367 12.5 1273 306 15 35-45HRC Тип низкого Длинная шейка 2387 573 4 1910 458 5 1528 367 6 1273 306 7.5 сопротивления Сверх длинный - 1910 458 3 1528 367 4 1273 306 3 Легированная инструментальная сталь 140 (120-160) VP15TF Стандарт 2785 557 6 2228 535 8 1783 535 10 1485 594 12 350HB Тип низкого Длинная шейка 2785 557 4 2228 535 3 1783 535 5 1485 594 4.5 сопротивления Сверх длинный - 2228 535 2 1783 535 2.5 1485 594 1.5 M 200 (100-250) VP15TF Стандарт 3979 796 4 3183 764 5 2546 764 6 2122 849 7.5 Нержавеющая сталь 270HB Тип низкого Длинная шейка 3979 796 3 3183 764 3 2546 611 4 2122 637 4.5 сопротивления Сверх длинный - 3183 509 2 2546 509 1.5 2122 509 1.5 K 200 (150-300) VP15TF Стандарт 3979 1592 8 3183 1273 10 2546 1019 12.5 2122 849 15 Чугун 350МПа Тип низкого Длинная шейка 3979 1592 4 3183 1273 5 2546 1019 7.5 2122 849 4.5 сопротивления Сверх длинный - 3183 1273 3 2546 1019 4 2122 849 3 180 (150-240) VP15TF Стандарт 3581 1432 8 2865 1146 10 2292 917 12.5 1910 764 15 500МПа Тип низкого Длинная шейка 3581 1432 4 2865 1146 5 2292 917 7.5 1910 764 4.5 Ковкий чугун сопротивления Сверх длинный - 2865 1146 3 2292 917 4 1910 764 1.5 160 (150-250) VP15TF Стандарт 3183 1273 8 2546 1019 10 2037 815 12.5 1698 679 15 855МПа Тип низкого Длинная шейка 3183 1273 4 2546 1019 5 2037 815 7.5 1698 679 4.5 сопротивления Сверх длинный - 2546 1019 3 2037 815 4 1698 679 1.5 H 100 (60-120) VP15TF Стандарт 1989 398 6 1591 318 6 1273 255 6 1061 212 7.5 45-50HRC Прочная Длинная шейка 1989 398 3 1591 318 4 1273 255 4 1061 212 3 Закалённая сталь режущая кромка Сверх длинный - 1591 318 2 1273 255 2.5 1061 212 1.5 60 (40-100) VP15TF Стандарт 1194 239 6 955 191 6 764 153 6 637 127 7.5 50-60HRC Прочная Длинная шейка 1194 239 3 955 191 4 764 153 4 637 127 3 режущая кромка Сверх длинный - 955 191 2 764 153 2.5 637 127 1.5
