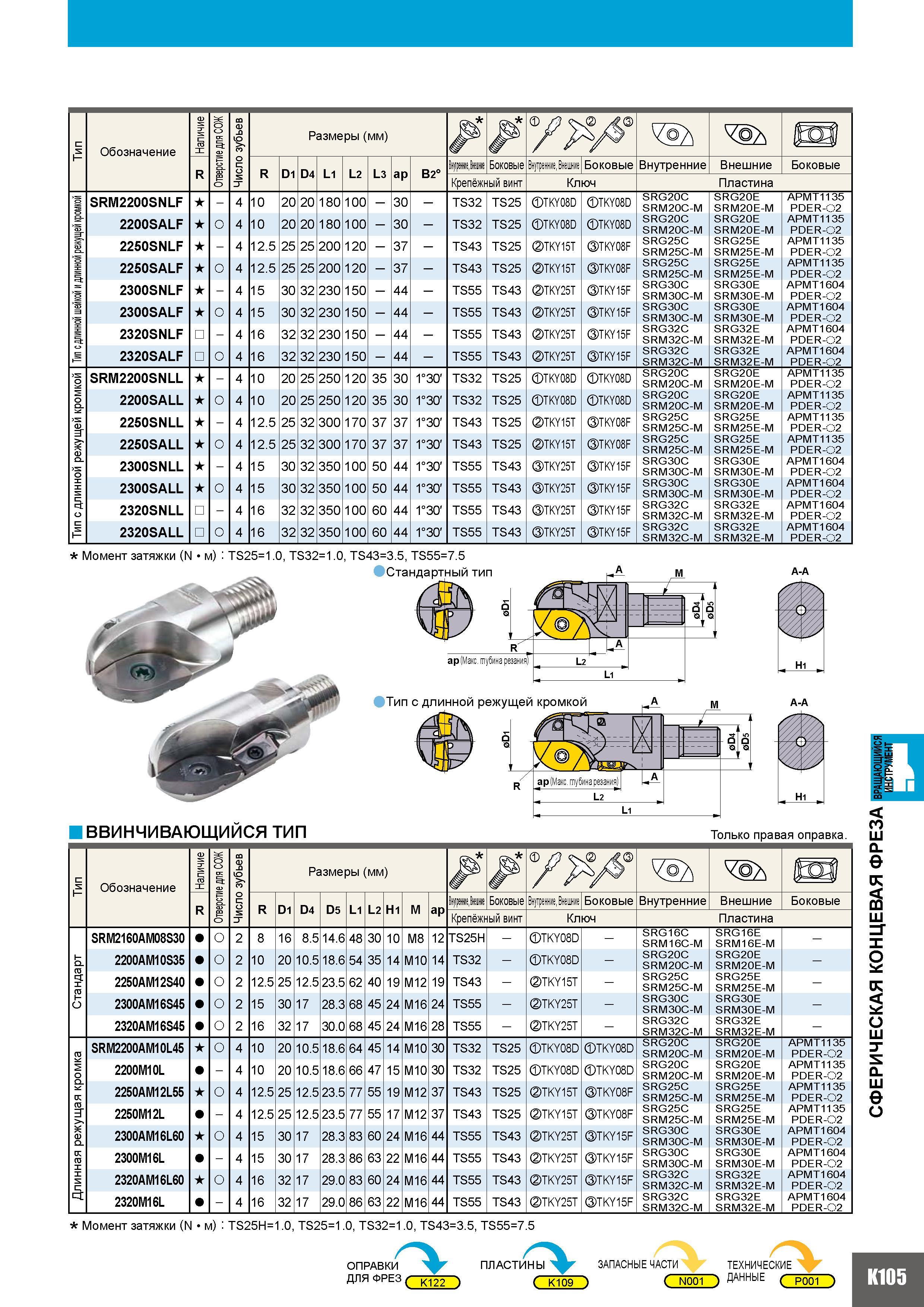

1035 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.K105

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. K105 1035 Lab2u

Наличие Отверстие для СОЖ Число зубьев у С Размеры (мм) tan Обозначение R R D1 D4 L1 L2 L3 ap B2 Внрц к Боковые ВнутренниеВнешне Боковые Внутренние Внешние Боковые Крепёжный винт Ключ Пластина SRM2200SNLF - 4 10 20 20 180 1 00 - 30 - TS32 TS25 TKY08D zTKY08D SRG20C SRM20C-M SRG20E SRM20E-M APMT1135 PDER-G2 2200SALF о 4 10 20 20 180 100 - 30 - TS32 TS25 TKY08D zTKY08D SRG20C SRM20C-M SRG20E SRM20E-M APMT1135 PDER-G2 2250SNLF - 4 12.5 25 25 200 120 - 37 - TS43 TS25 TKY15T TKY08F SRG25C SRM25C-M SRG25E SRM25E-M APMT1135 PDER-G2 2250SALF о 4 12.5 25 25 200 120 - 37 - TS43 TS25 TKY15T TKY08F SRG25C SRM25C-M SRG25E SRM25E-M APMT1135 PDER-G2 2300SNLF - 4 15 30 32 230 1 50 - 44 - TS55 TS43 TKY25T TKY15F SRG30C SRM30C-M SRG30E SRM30E-M APMT1604 PDER-G2 2300SALF о 4 15 30 32 230 1 50 - 44 - TS55 TS43 TKY25T TKY15F SRG30C SRM30C-M SRG30E SRM30E-M APMT1604 PDER-G2 2320SNLF - 4 16 32 32 230 150 - 44 - TS55 TS43 TKY25T TKY15F SRG32C SRM32C-M SRG32E SRM32E-M APMT1604 PDER-G2 2320SALF о 4 16 32 32 230 150 - 44 - TS55 TS43 TKY25T TKY15F SRG32C SRM32C-M SRG32E SRM32E-M APMT1604 PDER-G2 SRM2200SNLL - 4 10 20 25 250 120 35 30 130' TS32 TS25 TKY08D TKY08D SRG20C SRM20C-M SRG20E SRM20E-M APMT1135 PDER-G2 2200SALL о 4 10 20 25 250 120 35 30 130' TS32 TS25 zTKY08D zTKY08D SRG20C SRM20C-M SRG20E SRM20E-M APMT1135 PDER-G2 2250SNLL - 4 12.5 25 32 300 170 37 37 130' TS43 TS25 TKY15T TKY08F SRG25C SRM25C-M SRG25E SRM25E-M APMT1135 PDER-G2 2250SALL о 4 12.5 25 32 300 170 37 37 130' TS43 TS25 TKY15T TKY08F SRG25C SRM25C-M SRG25E SRM25E-M APMT1135 PDER-G2 2300SNLL - 4 15 30 32 350 1 00 50 44 130' TS55 TS43 TKY25T TKY15F SRG30C SRM30C-M SRG30E SRM30E-M APMT1604 PDER-G2 2300SALL о 4 15 30 32 350 100 50 44 130' TS55 TS43 TKY25T TKY15F SRG30C SRM30C-M SRG30E SRM30E-M APMT1604 PDER-G2 2320SNLL - 4 16 32 32 350 1 00 60 44 130' TS55 TS43 TKY25T TKY15F SRG32C SRM32C-M SRG32E SRM32E-M APMT1604 PDER-G2 2320SALL о 4 16 32 32 350 100 60 44 130' TS55 TS43 TKY25T TKY15F SRG32C SRM32C-M SRG32E SRM32E-M APMT1604 PDER-G2 Момент затяжки (N/м) TS251.0 TS321.0 TS433.5 TS557.5 Стандартный тип A-A R ap (Максимальная глубина резания) L2 а Тип с длинной режущей кромкой Hi A-A ВВИНЧИВАЮЩИЙСЯ ТИП Только правая оправка. Обозначение Наличие Отверстие для СОЖ Число зубьев Размеры (мм) 1 ex. R R D1 D4 D5 L1 L2 H1 M ap Dipit Ене ние Боковые ВнутренниеВнешне Боковые Внутренние Внешние Боковые Крепёжный винт Ключ Пластина SRM2160AM08S30 о 2 8 16 8.5 14.6 48 30 10 M8 12 TS25H - TKY08D - SRG16C SRM16C-M SRG16E SRM16E-M - 2200AM10S35 о 2 10 20 10.5 18.6 54 35 14 M10 14 TS32 - TKY08D - SRG20C SRM20C-M SRG20E SRM20E-M - 2250AM12S40 о 2 12.5 25 12.5 23.5 62 40 19 M12 19 TS43 - TKY15T - SRG25C SRM25C-M SRG25E SRM25E-M - 2300AM16S45 о 2 15 30 17 28.3 68 45 24 M16 24 TS55 - TKY25T - SRG30C SRM30C-M SRG30E SRM30E-M - 2320AM16S45 о 2 16 32 17 30.0 68 45 24 M16 28 TS55 - TKY25T - SRG32C SRM32C-M SRG32E SRM32E-M - SRM2200AM10L45 о 4 10 20 10.5 18.6 64 45 14 M10 30 TS32 TS25 TKY08D TKY08D SRG20C SRM20C-M SRG20E SRM20E-M APMT1135 PDER-G2 2200M10L - 4 10 20 10.5 18.6 66 47 15 M10 30 TS32 TS25 TKY08D TKY08D SRG20C SRM20C-M SRG20E SRM20E-M APMT1135 PDER-G2 2250AM12L55 о 4 12.5 25 12.5 23.5 77 55 19 M12 37 TS43 TS25 TKY15T TKY08F SRG25C SRM25C-M SRG25E SRM25E-M APMT1135 PDER-G2 2250M12L - 4 12.5 25 12.5 23.5 77 55 17 M12 37 TS43 TS25 TKY15T TKY08F SRG25C SRM25C-M SRG25E SRM25E-M APMT1135 PDER-G2 2300AM16L60 о 4 15 30 17 28.3 83 60 24 M16 44 TS55 TS43 TKY25T TKY15F SRG30C SRM30C-M SRG30E SRM30E-M APMT1604 PDER-G2 2300M16L - 4 15 30 17 28.3 86 63 22 M16 44 TS55 TS43 TKY25T TKY15F SRG30C SRM30C-M SRG30E SRM30E-M APMT1604 PDER-G2 2320AM16L60 о 4 16 32 17 29.0 83 60 24 M16 44 TS55 TS43 TKY25T TKY15F SRG32C SRM32C-M SRG32E SRM32E-M APMT1604 PDER-G2 2320M16L - 4 16 32 17 29.0 86 63 22 M16 44 TS55 TS43 TKY25T TKY15F SRG32C SRM32C-M SRG32E SRM32E-M APMT1604 PDER-G2 Момент затяжки (N/м) TS25H1.0 TS251.0 TS321.0 TS433.5 TS557.5 ОПРАВКИ ДЛЯ ФрЕЗ ( K122 ЗАПАСНЫЕ ЧАСТИ С N001 ТЕХНИЧЕСКИЕ J ДАННЫЕ ( р001 A A K105 СФЕРИЧЕСКАЯ КОНЦЕВАЯ ФРЕЗА ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ
