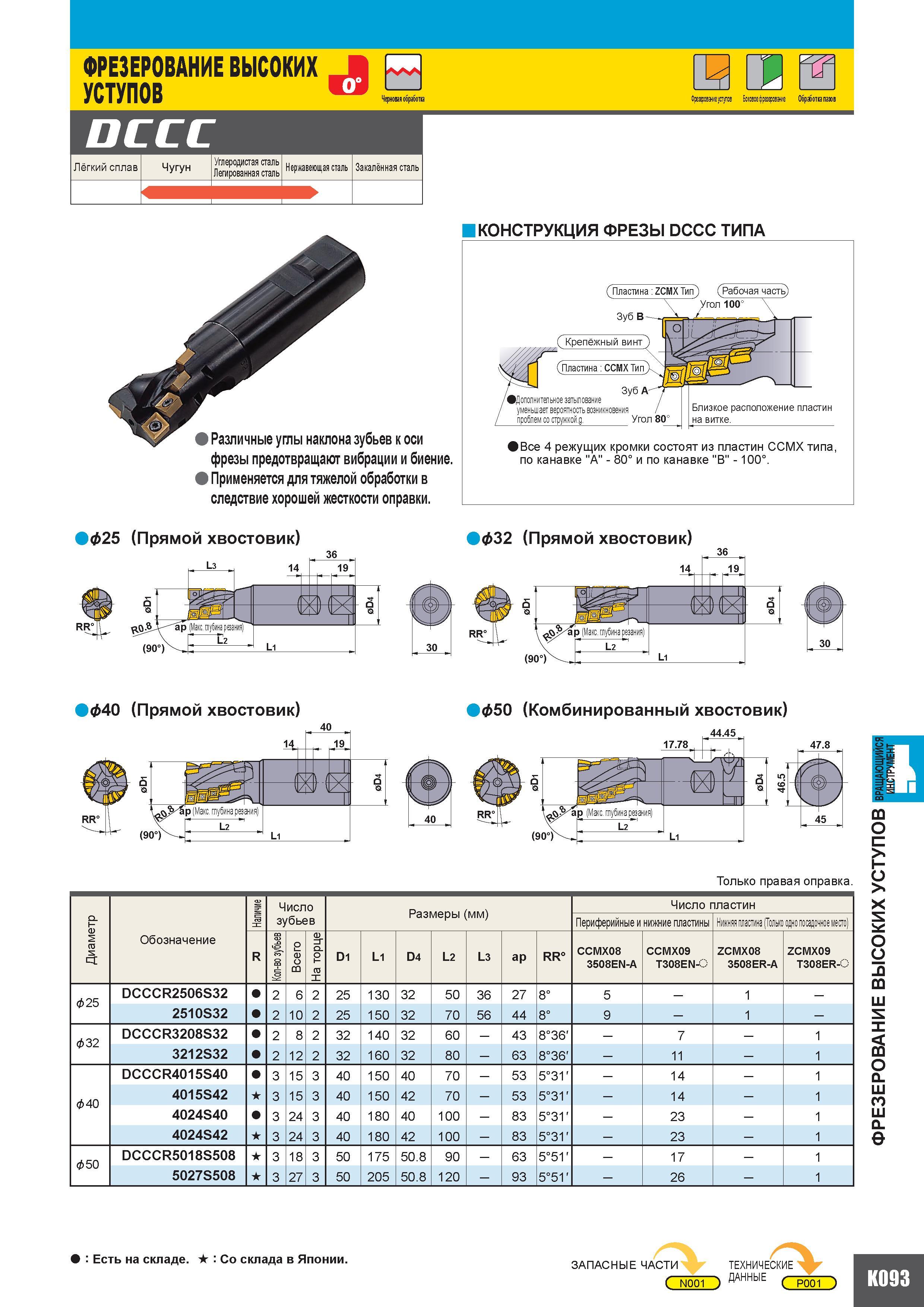

ФРЕЗЕРОВАНИЕ ВЫСОКИХ УСТУПОВ Черновая обработ а Фрезерование уступов Боковое фрезерование Обработка пазов DCCC Лёгкий сплав Чугун assr Закалённая сталь КОНСТРУКЦИЯ ФРЕЗЫ DCCC ТИПА Различные углы наклона зубьев к оси фрезы предотвращают вибрации и биение. Применяется для тяжелой обработки в следствие хорошей жесткости оправки. Зуб B ( Крепёжный винт 7 (Пластина CCMX Тип Зуб A Дополнительное затылование уменьшает вероятность возникновения проблем стружкой.д. Угол 80 (Пластина ZCMX Тип ) (Рабочая часть) Близкое расположение пластин на витке. Все 4 режущих кромки состоят из пластин CCMX типа по канавке "А" - 80 и по канавке "В" - 100. &25 (Прямой хвостовик) -L3 14 1 - RR1 И р.0 "ар (Макс. гл (90) L2 L1 36 19 &32 (Прямой хвостовик) &40 (Прямой хвостовик) &50 (Комбинированный хвостовик) m О Только правая оправка. Диаметр Обозначение Наличие Число зубьев Размеры (мм) Число пластин Периферийные и нижние пластины Нижняя пластина (Только одно посадочное место) R Кол-во зубьев Всего На торце D1 L1 D4 L2 L3 ар RR CCMX08 3508EN-A CCMX09 T308EN-0 ZCMX08 3508ER-A ZCMX09 T308ER-0 25 DCCCR2506S32 2 6 2 25 130 32 50 36 27 8 5 1 2510S32 2 10 2 25 150 32 70 56 44 8 9 1 32 DCCCR3208S32 2 8 2 32 140 32 60 43 836' 7 1 3212S32 2 12 2 32 160 32 80 63 836' 11 1 DCCCR4015S40 3 15 3 40 150 40 70 53 531' 14 1 40 4015S42 3 15 3 40 150 42 70 53 531' 14 1 4024S40 3 24 3 40 180 40 100 83 531' 23 1 4024S42 3 24 3 40 180 42 100 83 531' 23 1 50 DCCCR5018S508 3 18 3 50 175 50.8 90 63 551' 17 1 5027S508 3 27 3 50 205 50.8 120 93 551' 26 1 О X S .0 Есть на складе. Со склада в Японии. ЗАПАСНЫЕ ЧАСТИ С N001 ) ТЕХНИЧЕСКИЕ ДАННЫЕ СКИЕ С P001
