1022 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.K092

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. K092 1022 Lab2u

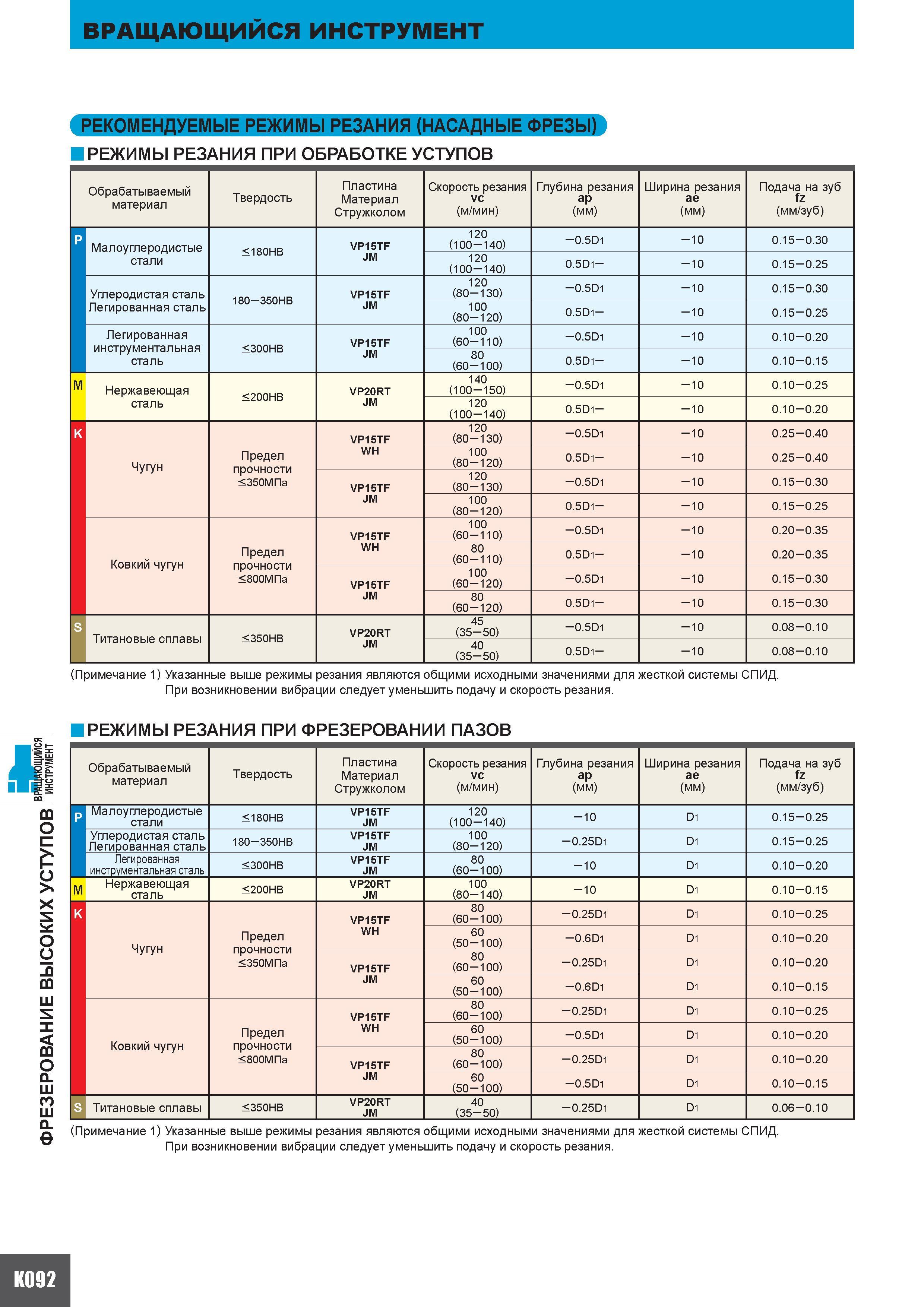

ФРЕЗЕРОВАНИЕ ВЫСОКИХ УСТУПОВ ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ (НАСАДНЫЕ ФРЕЗЫ) РЕЖИМЫ РЕЗАНИЯ ПРИ ОБРАБОТКЕ УСТУПОВ Обрабатываемый материал Твердость Пластина Материал Стружколом Скорость резания vc (м/мин) Глубина резания ap (мм) Ширина резания ae (мм) Подача на зуб fz (мм зуб) P Малоуглеродистые стали 180HB VP15TF 120 (100 -140) - 0.5D1 -10 0.15 - 0.30 JM 120 (100 -140) 0.5D1- -10 0.15 - 0.25 Углеродистая сталь 180-350HB VP15TF 120 (80-130) - 0.5D1 -10 0.15 - 0.30 Легированная сталь JM 100 (80-120) 0.5D1- -10 0.15 - 0.25 Легированная инструментальная сталь 300HB VP15TF 100 (60 -110) -0.5D1 -10 0.10 - 0.20 JM 80 (60 -100) 0.5D1- -10 0.10 - 0.15 M Нержавеющая 200HB VP20RT 140 (100 -150) -0.5D1 -10 0.10 - 0.25 сталь JM 120 (100 -140) 0.5D1- -10 0.10 - 0.20 K VP15TF 120 (80 -130) -0.5D1 -10 0.25 - 0.40 Чугун Предел прочности 350МПа WH 100 (80 -120) 0.5D1- -10 0.25 - 0.40 VP15TF 120 (80 -130) -0.5D1 -10 0.15 - 0.30 JM 100 (80 -120) 0.5D1- -10 0.15 - 0.25 VP15TF 100 (60 -110) -0.5D1 -10 0.20 - 0.35 Ковкий чугун Предел прочности 800МПа WH 80 (60 -110) 0.5D1- -10 0.20 - 0.35 VP15TF 100 (60 -120) -0.5D1 -10 0.15 - 0.30 JM 80 (60 -120) 0.5D1- -10 0.15 - 0.30 S Титановые сплавы 350HB VP20RT 45 (35- 50) -0.5D1 -10 0.08 - 0.10 JM 40 (35- 50) 0.5D1- -10 0.08 - 0.10 (Примечание 1) Указанные выше режимы резания являются общими исходными значениями для жесткой системы СПИД. При возникновении вибрации следует уменьшить подачу и скорость резания. РЕЖИМЫ РЕЗАНИЯ ПРИ ФРЕЗЕРОВАНИИ ПАЗОВ Обрабатываемый материал Твердость Пластина Материал Стружколом Скорость резания vc (м/мин) Глубина резания ap (мм) Ширина резания ae (мм) Подача на зуб fz (мм зуб) p Малоуглеродистые стали 180HB VP15TF JM 120 (100 -140) -10 D1 0.15 - 0.25 Углеродистая сталь Легированная сталь 180-350HB VP15TF JM 100 (80-120) -0.25D1 D1 0.15 - 0.25 Легированная инструментальная сталь 300HB VP15TF JM 80 (60-100) -10 D1 0.10 - 0.20 ий Нержавеющая сталь 200HB VP20RT JM 100 (80-140) -10 D1 0.10 - 0.15 K VP15TF 80 (60 -100) -0.25D1 D1 0.10 - 0.25 Чугун Предел прочности 350МПа WH 60 (50 -100) - 0.6D1 D1 0.10 - 0.20 VP15TF 80 (60 -100) -0.25D1 D1 0.10 - 0.20 JM 60 (50 -100) -0.6D1 D1 0.10 - 0.15 VP15TF 80 (60 -100) -0.25D1 D1 0.10 - 0.25 Ковкий чугун Предел прочности 800МПа WH 60 (50 -100) -0.5D1 D1 0.10 - 0.20 VP15TF 80 (60 -100) -0.25D1 D1 0.10 - 0.20 JM 60 (50 -100) -0.5D1 D1 0.10 - 0.15 S Титановые сплавы 350HB VP20RT JM 40 (35- 50) -0.25D1 D1 0.06 - 0.10 (Примечание 1) Указанные выше режимы резания являются общими исходными значениями для жесткой системы СПИД. При возникновении вибрации следует уменьшить подачу и скорость резания. K092
