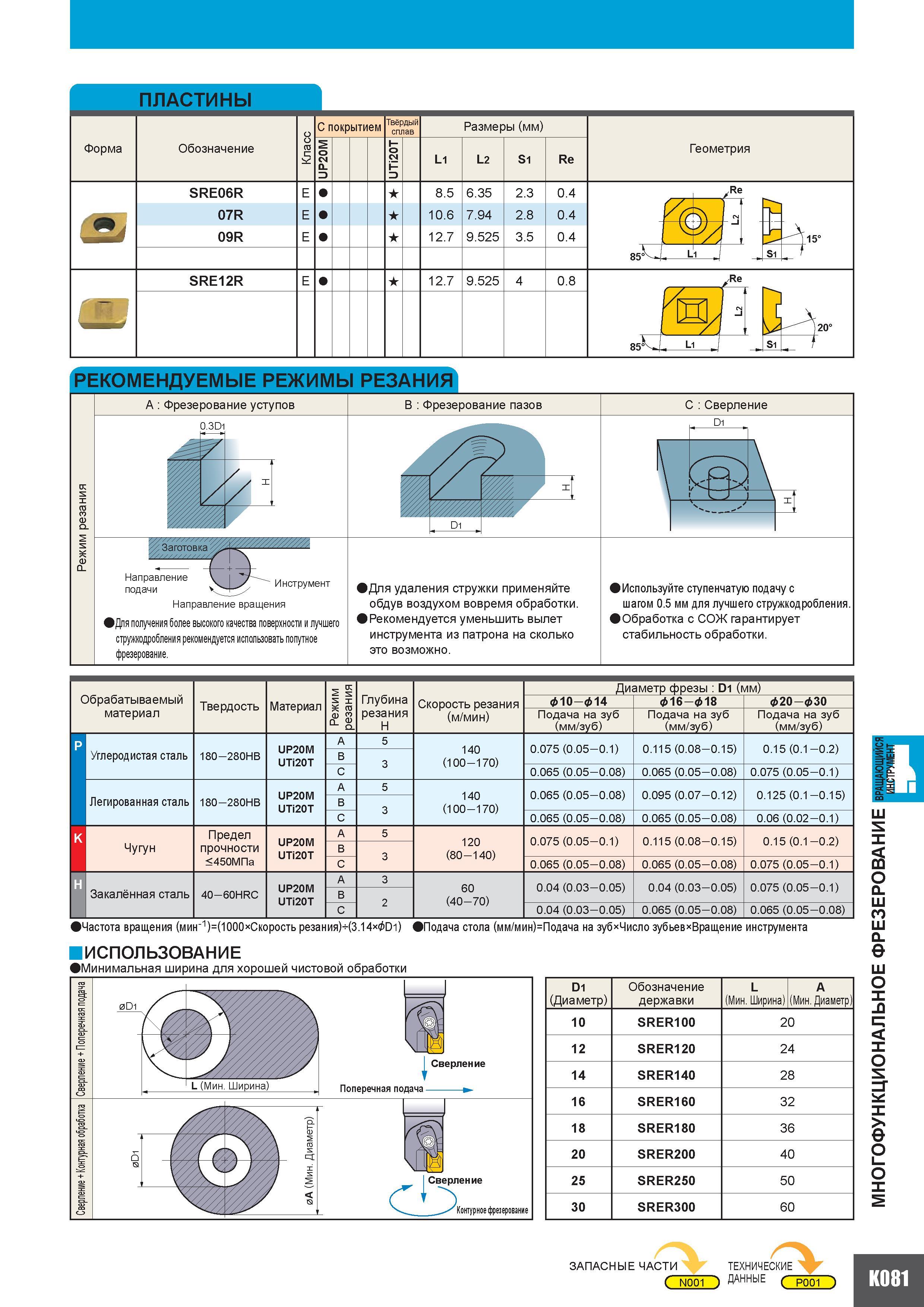

ПЛАСТИНЫ Форма Обозначение С покрытием Твёрдый сплав Размеры (мм) L1 L2 S1 Re Геометрия 2 SRE06R 07R 09R 8.5 10.6 12.7 6.35 7.94 9.525 2.3 2.8 3.5 0.4 0.4 0.4 85 и ГА 5U L i 1 Si 15 SRE12R 12.7 9.525 0.8 Яе 85 U. L1 РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ A Фрезерование уступов B Фрезерование пазов 0.3D1 1 1Ш Инструмент Направление подачи Направление вращения Для получения более высокого качества поверхности и лучшего стружкодробления рекомендуется использовать попутное Для удаления стружки применяйте обдув воздухом вовремя обработки. Рекомендуется уменьшить вылет инструмента из патрона на сколько это возможно. C Сверление Используйте ступенчатую подачу с шагом 0.5 мм для лучшего стружкодробления. Обработка с СОЖ гарантирует стабильность обработки. Режим резания Диаметр фрезы D1 (мм) 1 Обрабатываемый Твердость Материал Глубина Скорость резания (м/мин) 10 - 14 16 - 18 20 - 30 материал резания H Подача на зуб (мм зуб) Подача на зуб (мм зуб) Подача на зуб (мм зуб) P P UP20M UTi20T A 5 140 (100 -170) 0.075 (0.05-0.1) 0.115 (0.08 - 0.15) 0.15 (0.1 -0.2) Углеродистая сталь 180 -280HB B 3 C 0.065 (0.05-0.08) 0.065 (0.05-0.08) 0.075 (0.05 -0.1) UP20M UTi20T A 5 140 (100 -170) 0.065 (0.05-0.08) 0.095 (0.07-0.12) 0.125 (0.1 - 0.15) Легированная сталь 180 -280HB B 3 C 0.065 (0.05-0.08) 0.065 (0.05-0.08) 0.06 (0.02 -0.1) Предел UP20M UTi20T A 5 120 (80 -140) 0.075 (0.05-0.1) 0.115 (0.08 - 0.15) 0.15 (0.1 -0.2) Чугун прочности B 3 450МПа C 0.065 (0.05-0.08) 0.065 (0.05-0.08) 0.075 (0.05 -0.1) H UP20M UTi20T A 3 60 (40-70) 0.04 (0.03-0.05) 0.04 (0.03-0.05) 0.075 (0.05 -0.1) Закалённая сталь 40-60HRC B 2 C 0.04 (0.03-0.05) 0.065 (0.05-0.08) 0.065 (0.05-0.08) Частота вращения (мин"1)(1000хСкорость резанияН3.14 4Ю1) Подача стола (мм/мин)Подача на зуб Число зубьев Вращение инструмента ИСПОЛЬЗОВАНИЕ Минимальная ширина для хорошей чистовой обработки ЗАПАСНЫЕ ЧАСТИ ТЕХНИЧЕСКИЕ С N001 ) ДАННЫЕ С P001 'I ЕСКИЕ E 4
