1014 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.K084

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. K084 1014 Lab2u

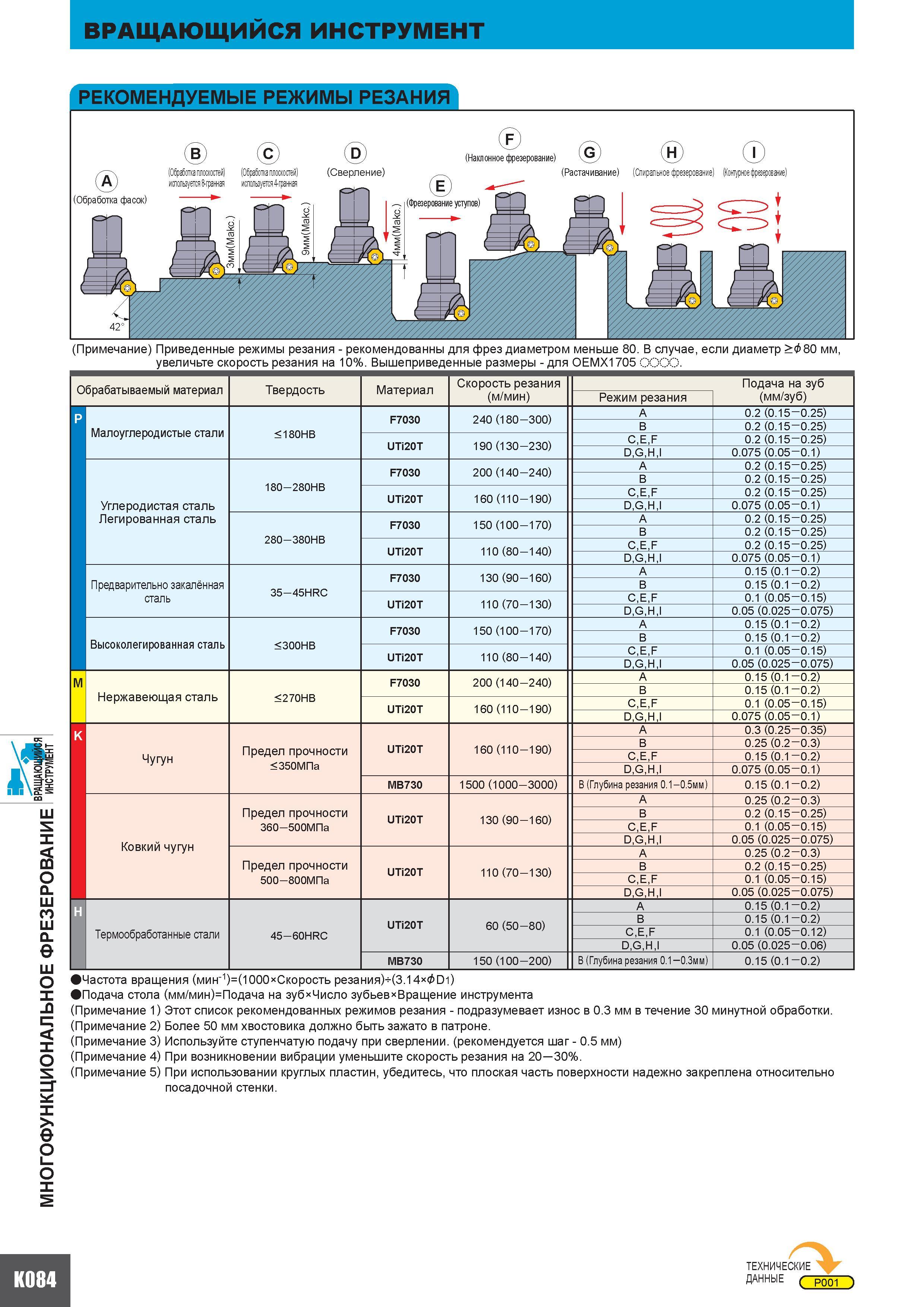

МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ (A (Обработка фасок) (Обработка плоскостей) (Обработка плоскостей используется 8-гранная используется 4-гранная (Сверление) (Наклонное фрезерование) (Растачивание) (Спиральное (Контурное фрезерование) t (Примечание) Приведенные режимы резания - рекомендованны для фрез диаметром меньше 80. В случае если диаметр &80 мм увеличьте скорость резания на 10%. Вышеприведенные размеры - для 0EMX1705 GGGG. Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Режим резания Подача на зуб (мм зуб) P Малоуглеродистые стали 180HB F7030 240 (180 -300) A 0.2 (0.15 - 0.25) B 0.2 (0.15 - 0.25) UTi20T 190 (130 -230) CEF 0.2 (0.15 - 0.25) DGHI 0.075 (0.05 -0.1) Углеродистая сталь Легированная сталь 180-280HB F7030 200 (140 -240) A 0.2 (0.15 - 0.25) B 0.2 (0.15 - 0.25) UTi20T 160 (110 -190) CEF 0.2 (0.15 - 0.25) DGHI 0.075 (0.05 -0.1) 280-380HB F7030 150 (100 -170) A 0.2 (0.15 - 0.25) B 0.2 (0.15 - 0.25) UTi20T 110 (80 -140) CEF 0.2 (0.15 - 0.25) DGHI 0.075 (0.05 -0.1) Предварительно закалённая сталь 35-45HRC F7030 130 (90 -160) A 0.15 (0.1 - 0.2) B 0.15 (0.1 - 0.2) UTi20T 110 (70 -130) CEF 0.1 (0.05 - 0.15) DGHI 0.05 (0.025 -0.075) Высоколегированная сталь 300HB F7030 150 (100 -170) A 0.15 (0.1 - 0.2) B 0.15 (0.1 - 0.2) UTi20T 110 (80 -140) CEF 0.1 (0.05 - 0.15) DGHI 0.05 (0.025 -0.075) M Нержавеющая сталь 270HB F7030 200 (140 -240) A 0.15 (0.1 - 0.2) B 0.15 (0.1 - 0.2) UTi20T 160 (110 -190) CEF 0.1 (0.05 - 0.15) DGHI 0.075 (0.05 -0.1) к Предел прочности 350МПа UTi20T 160 (110 -190) A 0.3 (0.25-0.35) B 0.25 (0.2 - 0.3) Чугун CEF 0.15 (0.1 - 0.2) DGHI 0.075 (0.05 -0.1) MB730 1500 (1000-3000) B (Глубина резания 0.1-0.5мм) 0.15 (0.1 - 0.2) Ковкий чугун Предел прочности 360-500МПа UTi20T 130 (90 -160) A 0.25 (0.2 - 0.3) B 0.2 (0.15 - 0.25) CEF 0.1 (0.05 - 0.15) DGHI 0.05 (0.025 -0.075) Предел прочности 500-800МПа UTi20T 110 (70 -130) A 0.25 (0.2 - 0.3) B 0.2 (0.15 - 0.25) CEF 0.1 (0.05 - 0.15) DGHI 0.05 (0.025 -0.075) H 45-60HRC UTi20T 60 (50-80) A 0.15 (0.1 - 0.2) B 0.15 (0.1 - 0.2) CEF 0.1 (0.05 - 0.12) DGHI 0.05 (0.025 -0.06) MB730 150 (100 -200) B (Глубина резания 0.1 - 0.3мм) 0.15 (0.1 - 0.2) Частота вращения (мин-1)(1000 Скорость резания)-(3.14 &D1) Подача стола (мм/мин)Подача на зуб Число зубьев Вращение инструмента (Примечание 1) Этот список рекомендованных режимов резания - подразумевает износ в 0.3 мм в течение 30 минутной обработки. (Примечание 2) Более 50 мм хвостовика должно быть зажато в патроне. (Примечание 3) Используйте ступенчатую подачу при сверлении. (рекомендуется шаг - 0.5 мм) (Примечание 4) При возникновении вибрации уменьшите скорость резания на 20 - 30%. (Примечание 5) При использовании круглых пластин убедитесь что плоская часть поверхности надежно закреплена относительно посадочной стенки. ТЕХНИЧЕСКИЕ ДАННЫЕ ( р001 )
