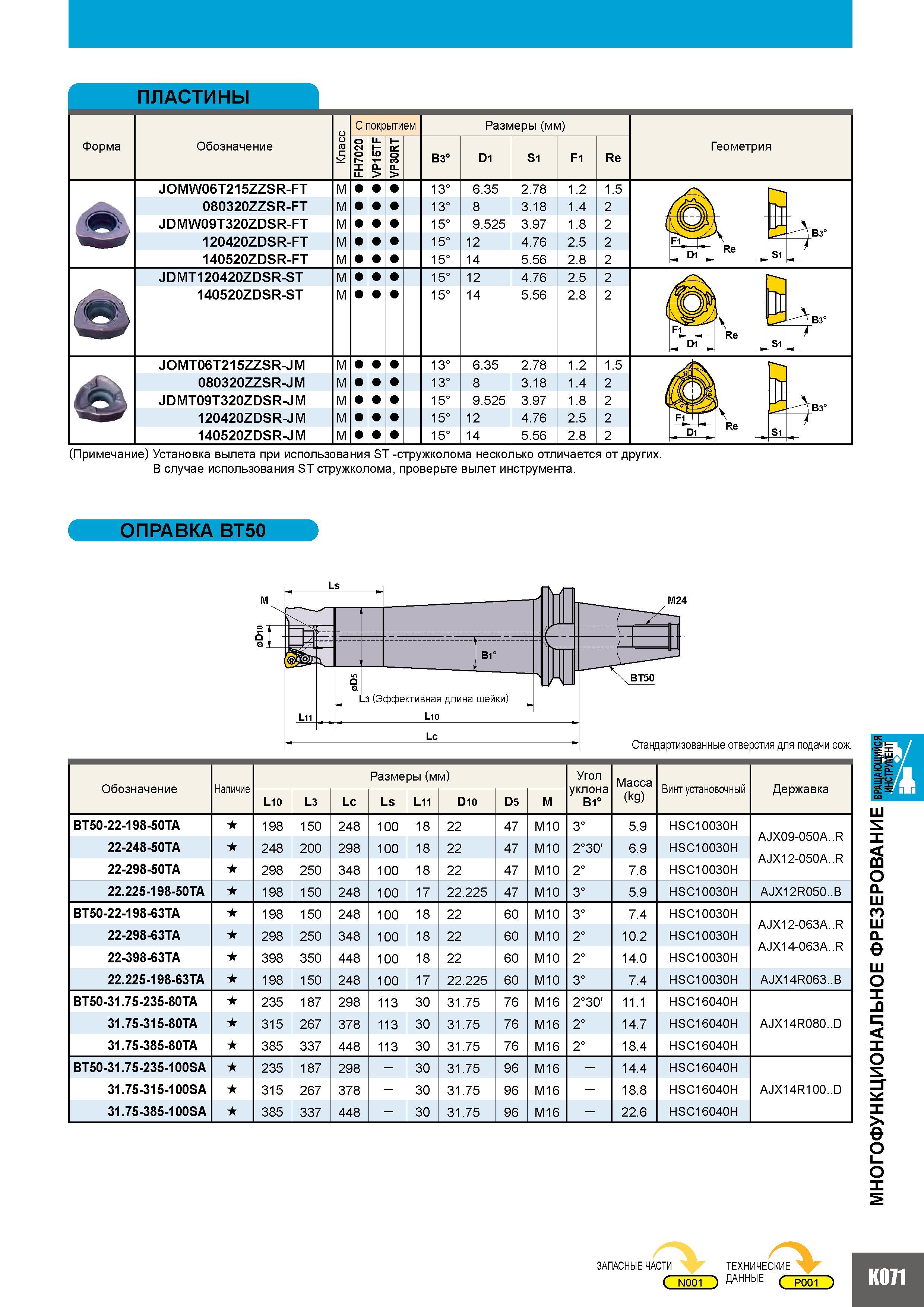

1001 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.K071

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. K071 1001 Lab2u

ПЛАСТИНЫ Форма Обозначение Класс С покрытием Размеры (мм) FH7020 и 1 Dl VP30RT B3 D1 S1 F1 Re JOMW06T215ZZSR-FT M 13 6.35 2.78 1.2 1.5 080320ZZSR-FT M 13 8 3.18 1.4 2 JDMW09T320ZDSR-FT M 15 9.525 3.97 1.8 2 120420ZDSR-FT M 15 12 4.76 2.5 2 140520ZDSR-FT M 15 14 5.56 2.8 2 JDMT120420ZDSR-ST M 15 12 4.76 2.5 2 140520ZDSR-ST M 15 14 5.56 2.8 2 J0MT06T215ZZSR-JM M 13 6.35 2.78 1.2 1.5 080320ZZSR-JM M 13 8 3.18 1.4 2 JDMT09T320ZDSR-JM M 15 9.525 3.97 1.8 2 120420ZDSR-JM M 15 12 4.76 2.5 2 140520ZDSR-JM M 15 14 5.56 2.8 2 Геометрия Re Re Re (Примечание) Установка вылета при использования ST -стружколома несколько отличается от других. В случае использования ST стружколома проверьте вылет инструмента. ОПРАВКА ВТ50 Обозначение Наличие Размеры (мм) Угол уклона B1 Масса (kg) Винт установочный Державка L10 L3 Lc Ls L11 D10 D5 M BT50-22-198-50TA 198 150 248 100 18 22 47 M10 3 5.9 HSC10030H AJX09-050A..R AJX12-050A..R 22-248-50TA 248 200 298 100 18 22 47 M10 230' 6.9 HSC10030H 22-298-50TA 298 250 348 100 18 22 47 M10 2 7.8 HSC10030H 22.225-198-50TA 198 150 248 100 17 22.225 47 M10 3 5.9 HSC10030H AJX12R050..B BT50-22-198-63TA 198 150 248 100 18 22 60 M10 3 7.4 HSC10030H AJX12-063A..R AJX14-063A..R 22-298-63TA 298 250 348 100 18 22 60 M10 2 10.2 HSC10030H 22-398-63TA 398 350 448 100 18 22 60 M10 2 14.0 HSC10030H 22.225-198-63TA 198 150 248 100 17 22.225 60 M10 3 7.4 HSC10030H AJX14R063..B BT50-31.75-235-80TA 235 187 298 113 30 31.75 76 M16 230' 11.1 HSC16040H 31.75-315-80TA 315 267 378 113 30 31.75 76 M16 2 14.7 HSC16040H AJX14R080..D 31.75-385-80TA 385 337 448 113 30 31.75 76 M16 2 18.4 HSC16040H BT50-31.75-235-100SA 235 187 298 - 30 31.75 96 M16 - 14.4 HSC16040H 31.75-315-100SA 315 267 378 - 30 31.75 96 M16 - 18.8 HSC16040H AJX14R100..D 31.75-385-100SA 385 337 448 - 30 31.75 96 M16 - 22.6 HSC16040H С са QD О ГО е О X .Q X О ЗАПАСНЫЕ ЧАСТИ ТЕХНИЧЕСКИЕ С N001 ) ДАННЫЕ с P001 )
