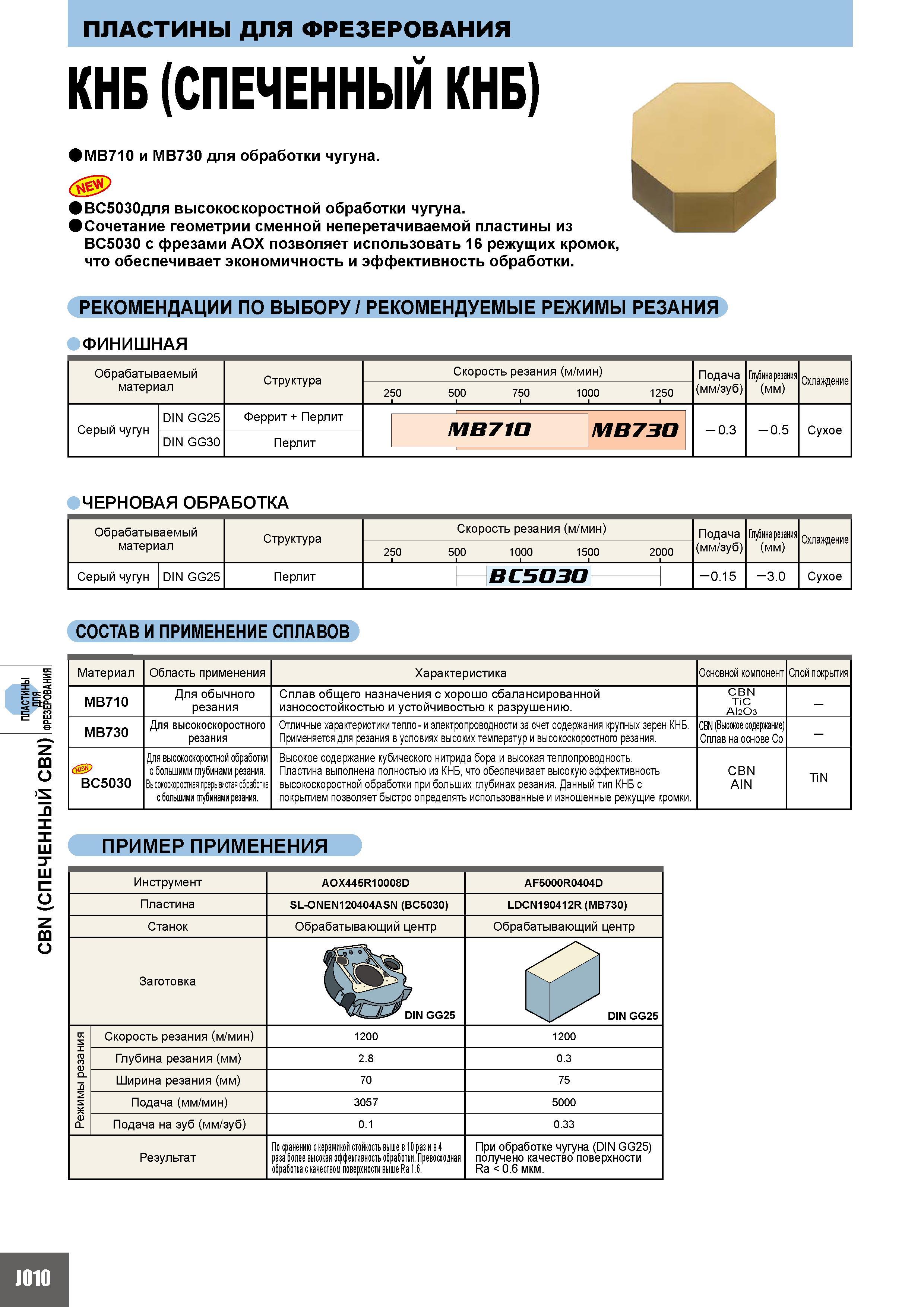

ПЛАСТИНЫ CBN (СПЕЧЕННЫЙ CBN) ПЛАСТИНЫ ДЛЯ ФРЕЗЕРОВАНИЯ КНБ (СПЕЧЕННЫЙ КНБ) MB710 и MB730 для обработки чугуна. BC5030q высокоскоростной обработки чугуна. Сочетание геометрии сменной неперетачиваемой пластины из BC5030 с фрезами AOX позволяет использовать 16 режущих кромок что обеспечивает экономичность и эффективность обработки. РЕКОМЕНДАЦИИ ПО ВЫБОРУ РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ФИНИШНАЯ Обрабатываемый Структура Скорость резания (м/мин) Подача Глубина резания (мм) Охлаждение матери ал 250 500 750 1000 1250 1 1 (мм зуб) Серый чугун DIN GG25 Феррит Перлит MB710 MB730 -0.3 -0.5 Сухое DIN GG30 Перлит ЧЕРНОВАЯ ОБРАБОТКА Обрабатываемый Структура Скорость резания (м/мин) Подача Глубина резания Охлаждение материал 250 500 1000 1500 2000 (мм зуб) (мм) Серый чугун DIN GG25 Перлит D ГСПЭП - 0.15 -3.0 Сухое BC5030 СОСТАВ И ПРИМЕНЕНИЕ СПЛАВОВ Материал Область применения Характеристика Основной компонент Слой покрытия MB710 Для обычного резания Сплав общего назначения с хорошо сбалансированной износостойкостью и устойчивостью к разрушению. CBN TiC AI2O3 - MB730 Для высокоскоростного резания Отличные характеристики тепло -и электропроводности за счет содержания крупных зерен КНБ. Применяется для резания в условиях высоких температур и высокоскоростного резания. CBN (Высокое содержание) Сплав на основе Co - Sf P BC5030 Для высокоскоростной обработки с большими глубинами резания. Высокоскоростная прерывистая обработка с большими глубинами резания. Высокое содержание кубического нитрида бора и высокая теплопроводность. Пластина выполнена полностью из кНб что обеспечивает высокую эффективность высокоскоростной обработки при больших глубинах резания. Данный тип КНБ с покрытием позволяет быстро определять использованные и изношенные режущие кромки. CBN AIN TiN ПРИМЕР ПРИМЕНЕНИЯ Инструмент A0X445R10008D AF5000R0404D Пластина SL-0NEN120404ASN (BC5030) LDCN190412R (MB730) Станок Обрабатывающий центр Обрабатывающий центр Заготовка DIN GG25 0 DIN GG25 Скорость резания (м/мин) 1200 1200 Глубина резания (мм) 2.8 0.3 Ширина резания (мм) 70 75 Подача ( мм/мин ) 3057 5000 Подача на зуб (мм зуб) 0.1 0.33 Результат По сранению с керамикой стойкость выше в 10 раз и в 4 раза более высокая эффективность обработки. Превосходная обработка с качеством поверхности выше Ra 1.6. При обработке чугуна (DIN GG25) получено качество поверхности Ra 0.6 мкм. J010
