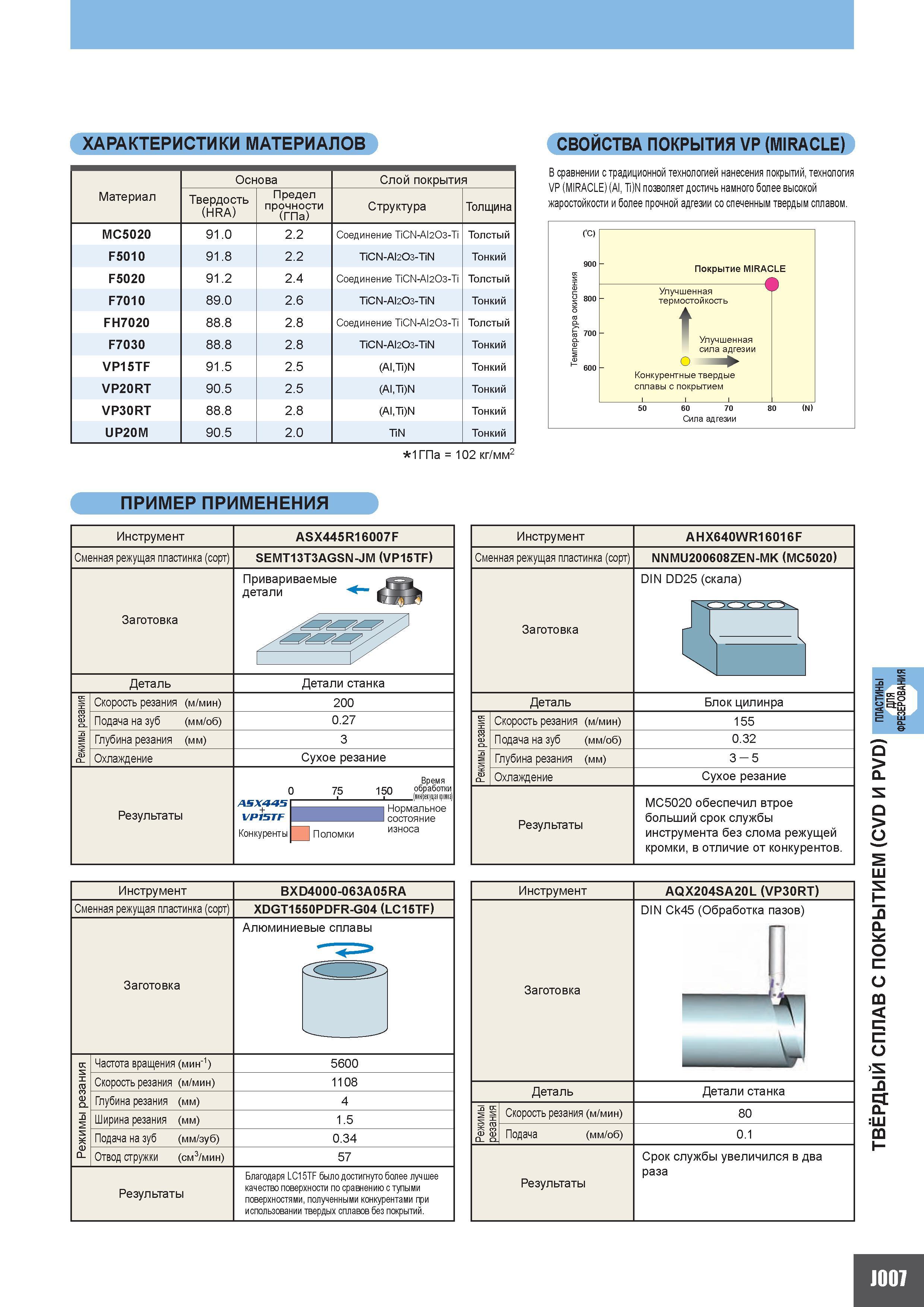

893 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.J007

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. J007 0893 Lab2u

ХАРАКТЕРИСТИКИ МАТЕРИАЛОВ СВОЙСТВА ПОКРЫТИЯ VP (MIRACLE) Материал Основа Слой покрытия Твердость (HRA) Предел прочности (ГПа) Структура Толщина MC5020 91.0 2.2 Соединение TiCN-Al2O3-Ti Толстый F5010 91.8 2.2 TiCN-Al2O3-TiN Тонкий F5020 91.2 2.4 Соединение TiCN-Al2O3-Ti Толстый F7010 89.0 2.6 TiCN-Al2O3-TiN Тонкий FH7020 88.8 2.8 Соединение TiCN-Al2O3-Ti Толстый F7030 88.8 2.8 TiCN-Al2O3-TiN Тонкий VP15TF 91.5 2.5 (AlTi)N Тонкий VP20RT 90.5 2.5 (AlTi)N Тонкий VP30RT 88.8 2.8 (AlTi)N Тонкий UP20M 90.5 2.0 TiN Тонкий В сравнении с традиционной технологией нанесения покрытий технология VP (MIRACLE) (Al Ti)N позволяет достичь намного более высокой жаростойкости и более прочной адгезии спеченным твердым сплавом. (Г) 900 S QJ 800 fe 700 S QJ 1 600 Покрытие MIRACLE Улучшенная W термостойкость Улучшенная сила адгезии О Конкурентные твердые сплавы с покрытием 50 60 70 80 (N) Сила адгезии 1 ГПа 102 кг мм2 ПРИМЕР ПРИМЕНЕНИЯ Инструмент ASX445R16007F Сменная режущая пластинка (сорт) SEMT13T3AGSN-JM (VP15TF) Заготовка Привариваемые 5 -1. детали Деталь Детали станка Режимы резания Скорость резания (м/мин) 200 Подача на зуб (мм/об) 0.27 Глубина резания (мм) 3 Охлаждение Сухое резание Результаты ASX4 45 VP15TF Конкуренты Время 1 75 150 обработки (мин оемая ниша) Нормальное состояние Поломки износа Инструмент AHX640WR16016F Сменная режущая пластинка (сорт) NNMU200608ZEN-MK (MC5020) Заготовка DIN DD25 (скала) 1 Деталь Блок цилинра и за е р и же Скорость резания (м/мин) 155 Подача на зуб (мм/об) 0.32 Глубина резания (мм) 3 - 5 Охлаждение Сухое резание Результаты MC5020 обеспечил втрое больший срок службы инструмента без слома режущей кромки в отличие от конкурентов. Инструмент BXD4000-063A05RA Сменная режущая пластинка (сорт) XDGT1550PDFR-G04 (LC15TF) Заготовка Алюминие вые сплавы Режимы резания Частота вращения (мин-1) 5600 Скорость резания (м/мин) 1108 Глубина резания (мм) 4 Ширина резания (мм) 1.5 Подача на зуб (мм зуб) 0.34 Отвод стружки (см3 мин) 57 Результаты Благодаря LC15TF было достигнуто более лучшее качество поверхности по сравнению с тупыми поверхностями полученными конкурентами при использовании твердых сплавов без покрытий. Инструмент AQX204SA20L (VP30RT) Заготовка DIN Ck45 (Обработка пазов) Деталь Детали станка Режимы резания Скорость резания (м/мин) 80 Подача (мм/об) 0.1 Результаты Срок службы увеличился в два раза J007 ТВЁРДЫЙ СПЛАВ С ПОКРЫТИЕМ (CVD И PVD) пластины ФРЕЗЕРОВАНИЯ
