876 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I348

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I348 0876 Lab2u

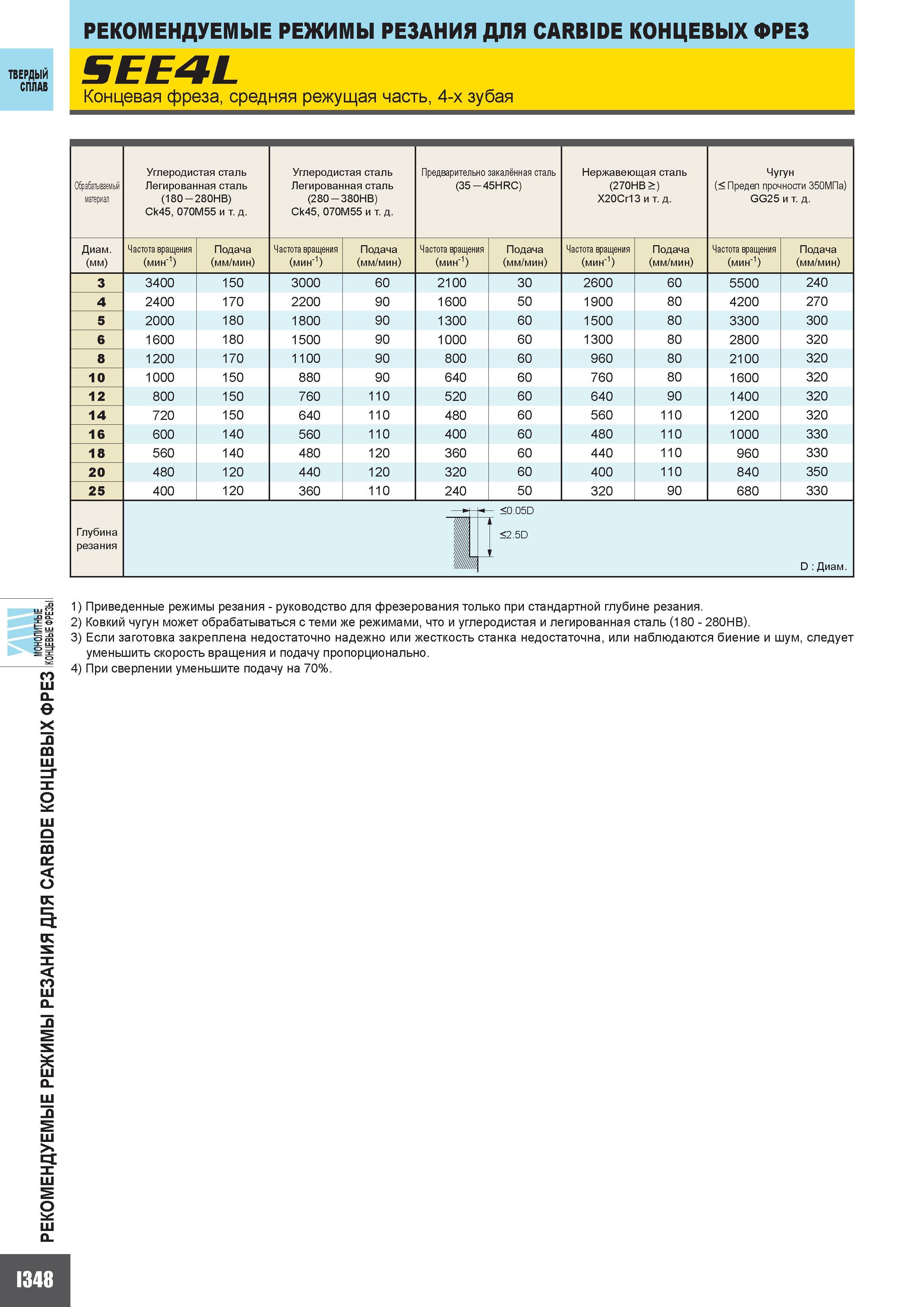

ТВЕРДЫЙ СПЛАВ РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ CARBIDE КОНЦЕВЫХ ФРЕЗ SEE4L Концевая фреза средняя режущая часть 4-х зубая Обрабатываемый материал Углеродистая сталь Легированная сталь (180 - 280HB) Ck45 070M55 и т. д. Углеродистая сталь Легированная сталь (280 - 380HB) Ck45 070M55 и т. д. Предварительно закалённая сталь (35 - 45HRC) Нержавеющая сталь (270HB ) X20Cr13 и т. д. Чугун ( Предел прочности 350МПа) GG25 и т. д. Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) 3 3400 150 3000 60 2100 30 2600 60 5500 240 4 2400 170 2200 90 1600 50 1900 80 4200 270 5 2000 180 1800 90 1300 60 1500 80 3300 300 6 1600 180 1500 90 1000 60 1300 80 2800 320 8 1200 170 1100 90 800 60 960 80 2100 320 10 1000 150 880 90 640 60 760 80 1600 320 12 800 150 760 110 520 60 640 90 1400 320 14 720 150 640 110 480 60 560 110 1200 320 16 600 140 560 110 400 60 480 110 1000 330 18 560 140 480 120 360 60 440 110 960 330 20 480 120 440 120 320 60 400 110 840 350 25 400 120 360 110 240 50 320 90 680 330 Глубина резания 0.05D 2.5D D Диаметр X m 1) Приведенные режимы резания - руководство для фрезерования только при стандартной глубине резания. 2) Ковкий чугун может обрабатываться с теми же режимами что и углеродистая и легированная сталь (180 - 280HB). 3) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна или наблюдаются биение и шум следует уменьшить скорость вращения и подачу пропорционально. 4) При сверлении уменьшите подачу на 70%. О g m к о к d к S X S d о
