875 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I347

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I347 0875 Lab2u

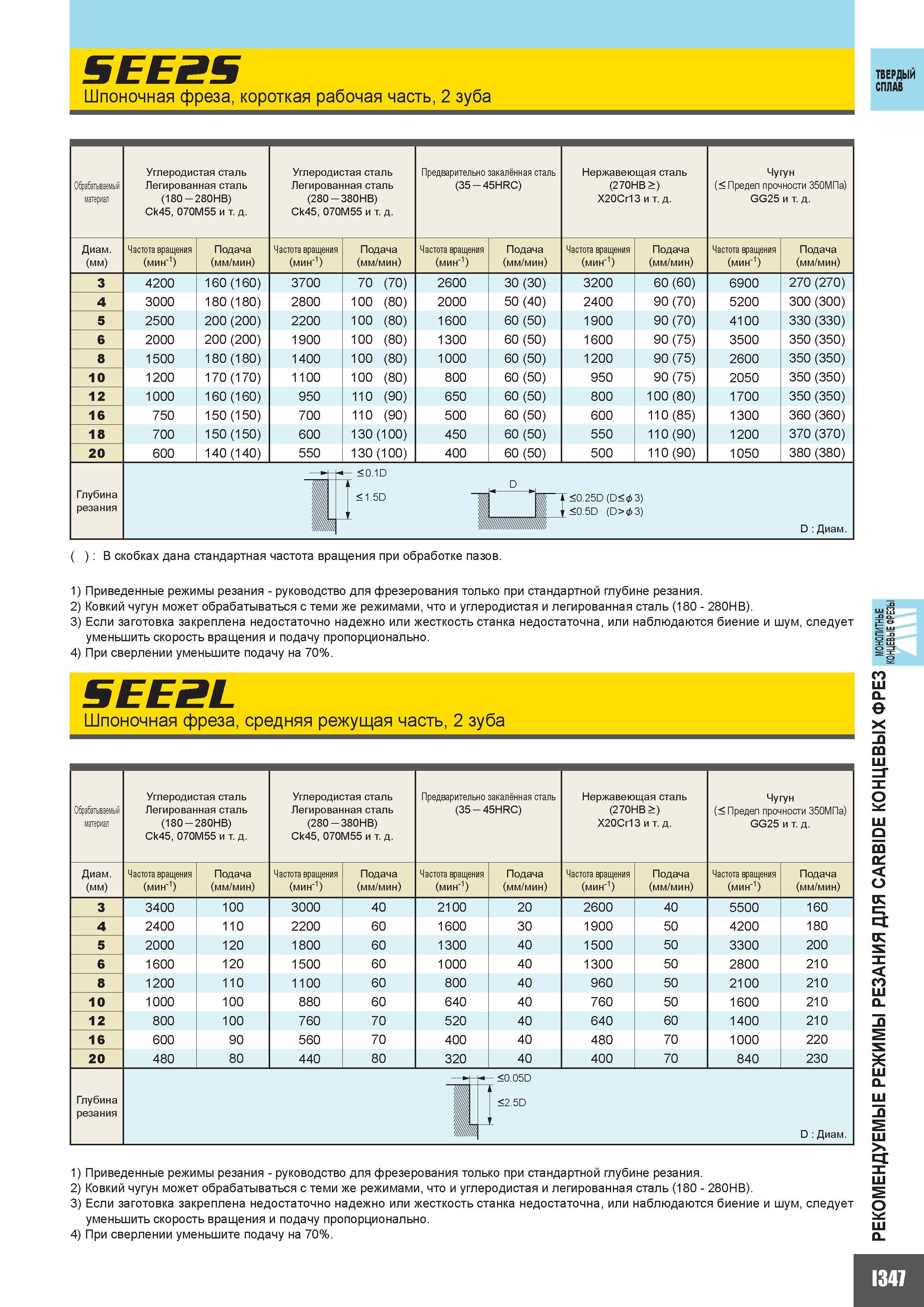

SEE2S Шпоночная фреза короткая рабочая часть 2 зуба ТВЕРДЫЙ СПЛАВ Обрабатываемый материал Углеродистая сталь Легированная сталь (180 - 280HB) Ck45 070M55 и т. д. Углеродистая сталь Легированная сталь (280 -380HB) Ck45 070M55 и т. д. Предварительно закалённая сталь (35 - 45HRC) Нержавеющая сталь (270HB ) X20Cr13 и т. д. Чугун ( Предел прочности 350МПа) GG25 и т. д. Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) 3 4200 160 (160) 3700 70 (70) 2600 30 (30) 3200 60 (60) 6900 270 (270) 4 3000 180 (180) 2800 100 (80) 2000 50 (40) 2400 90 (70) 5200 300 (300) 5 2500 200 (200) 2200 100 (80) 1600 60 (50) 1900 90 (70) 4100 330 (330) 6 2000 200 (200) 1900 100 (80) 1300 60 (50) 1600 90 (75) 3500 350 (350) 8 1500 180 (180) 1400 100 (80) 1000 60 (50) 1200 90 (75) 2600 350 (350) 10 1200 170 (170) 1100 100 (80) 800 60 (50) 950 90 (75) 2050 350 (350) 12 1000 160 (160) 950 110 (90) 650 60 (50) 800 100 (80) 1700 350 (350) 16 750 150(150) 700 110 (90) 500 60 (50) 600 110 (85) 1300 360 (360) 18 700 150 (150) 600 130 (100) 450 60 (50) 550 110 (90) 1200 370 (370) 20 600 140 (140) 550 130 (100) 400 60 (50) 500 110 (90) 1050 380 (380) Глубина резания - 0.1D 1.5D 1 Г0.25D (D& 0.5D (D& 3) 3) D Диаметр шт. шшиш ( ) В скобках дана стандартная частота вращения при обработке пазов. 1) Приведенные режимы резания - руководство для фрезерования только при стандартной глубине резания. 2) Ковкий чугун может обрабатываться с теми же режимами что и углеродистая и легированная сталь (180 - 280HB). 3) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна или наблюдаются биение и шум следует уменьшить скорость вращения и подачу пропорционально. 4) При сверлении уменьшите подачу на 70%. SEE2L Шпоночная фреза средняя режущая часть 2 зуба Обрабатываемый материал Углеродистая сталь Легированная сталь (180 - 280HB) Ck45 070M55 и т. д. Углеродистая сталь Легированная сталь (280 - 380HB) Ck45 070M55 и т. д. Предварительно закалённая сталь (35 - 45HRC) Нержавеющая сталь (270HB ) X20Cr13 и т. д. Чугун ( Предел прочности 350МПа) GG25 и т. д. Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) 3 3400 100 3000 40 2100 20 2600 40 5500 160 4 2400 110 2200 60 1600 30 1900 50 4200 180 5 2000 120 1800 60 1300 40 1500 50 3300 200 6 1600 120 1500 60 1000 40 1300 50 2800 210 8 1200 110 1100 60 800 40 960 50 2100 210 10 1000 100 880 60 640 40 760 50 1600 210 12 800 100 760 70 520 40 640 60 1400 210 16 600 90 560 70 400 40 480 70 1000 220 20 480 80 440 80 320 40 400 70 840 230 Глубина резания 1 1 - 0.05D 2.5D D Диаметр 1) Приведенные режимы резания - руководство для фрезерования только при стандартной глубине резания. 2) Ковкий чугун может обрабатываться с теми же режимами что и углеродистая и легированная сталь (180 - 280HB). 3) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна или наблюдаются биение и шум следует уменьшить скорость вращения и подачу пропорционально. 4) При сверлении уменьшите подачу на 70%. РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ CARBIDE КОНЦЕВЫХ ФРЕЗ монолитные imui ICDLIC жвго I347
