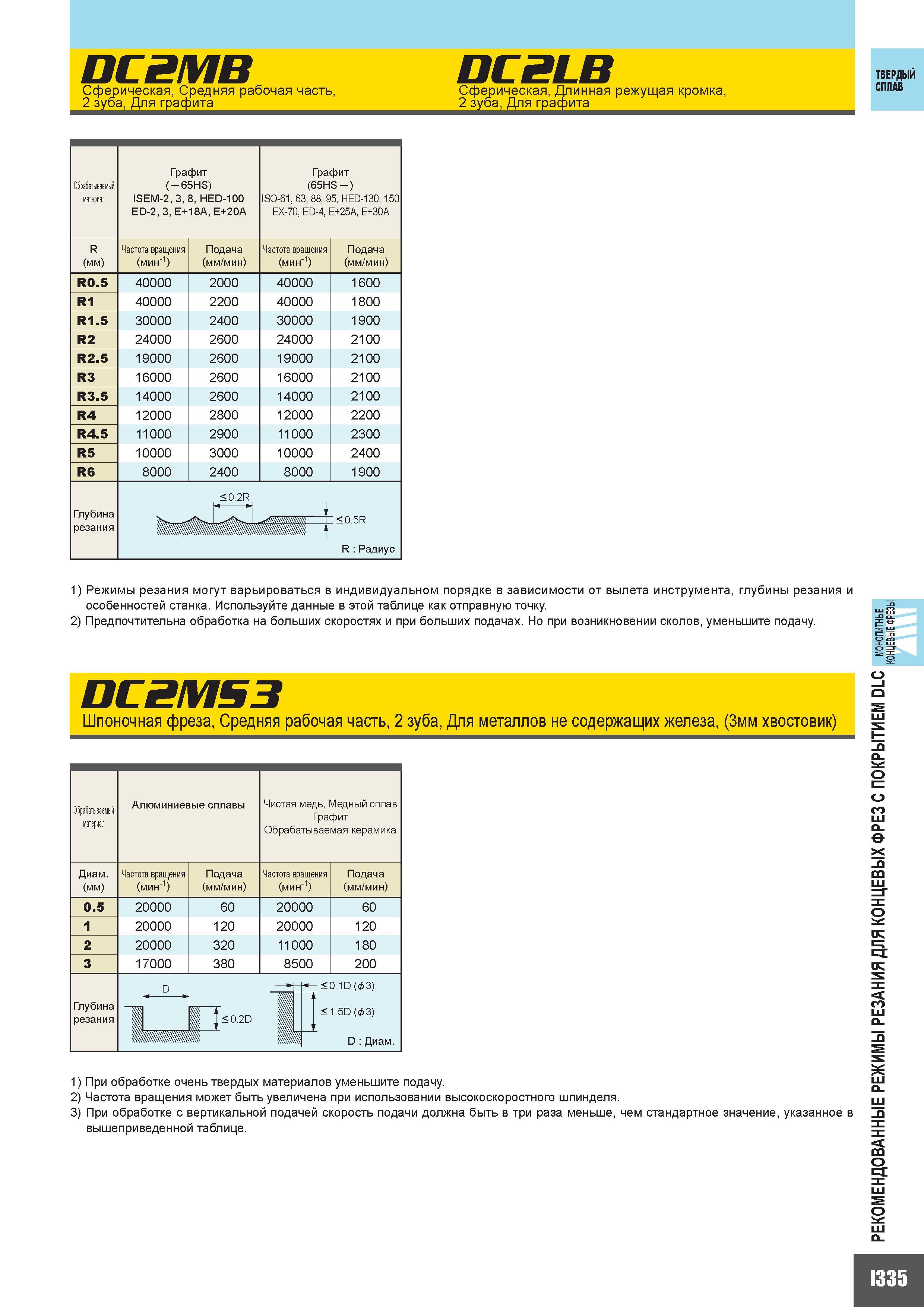

863 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I335

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I335 0863 Lab2u

ОС2MB Сферическая Средняя рабочая часть 2 зуба Для графита DCZLB Сферическая Длинная режущая кромка 2 зуба Для графита ТВЕРДЫЙ СПЛАВ Обрабатываемый матери Графит (- 65HS) ISEM-2 3 8 HED-100 ED-2 3 E+18A E+20A Графит (65HS -) ISO-61 63 88 95 HED-130 150 EX-70 ED-4 E+25A E+30A R (мм ) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин -1) Подача (мм/мин ) R0.5 40000 2000 40000 1600 R1 40000 2200 40000 1800 R1.5 30000 2400 30000 1900 R2 24000 2600 24000 2100 R2.5 19000 2600 19000 2100 R3 16000 2600 16000 2100 R3.5 14000 2600 14000 2100 R4 12000 2800 12000 2200 R4.5 11000 2900 11000 2300 R5 10000 3000 10000 2400 R6 8000 2400 8000 1900 Глубина резания 0.2R 0 5R R Радиус 1) Режимы резания могут варьироваться в индивидуальном порядке в зависимости от вылета инструмента глубины резания и особенностей станка. Используйте данные в этой таблице как отправную точку. 2) Предпочтительна обработка на больших скоростях и при больших подачах. Но при возникновении сколов уменьшите подачу. DC2MS3 Шпоночная фреза Средняя рабочая часть 2 зуба Для металлов не содержащих железа (3мм хвостовик) Обрабатываемый материал Алюминиевые сплавы Чистая медь Медный сплав Графит Обрабатываемая керамика Диаметр (мм ) Частота вращения (мин"1) Подача (мм/мин) Частота вращения (мин -1) Подача (мм/мин) 0.5 20000 60 20000 60 1 20000 120 20000 120 2 20000 320 11000 180 3 17000 380 8500 200 D 0.1D (& 3) Глубина резания t 1Р '2D 1.5D (& 3) ШИШ 1 Шл D Диаметр 1) При обработке очень твердых материалов уменьшите подачу. 2) Частота вращения может быть увеличена при использовании высокоскоростного шпинделя. 3) При обработке с вертикальной подачей скорость подачи должна быть в три раза меньше чем стандартное значение указанное в вышеприведенной таблице. РЕКОМЕНДОВАННЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ КОНЦЕВЫХ ФРЕЗ С ПОКРЫТИЕМ DLC монолитные I335
