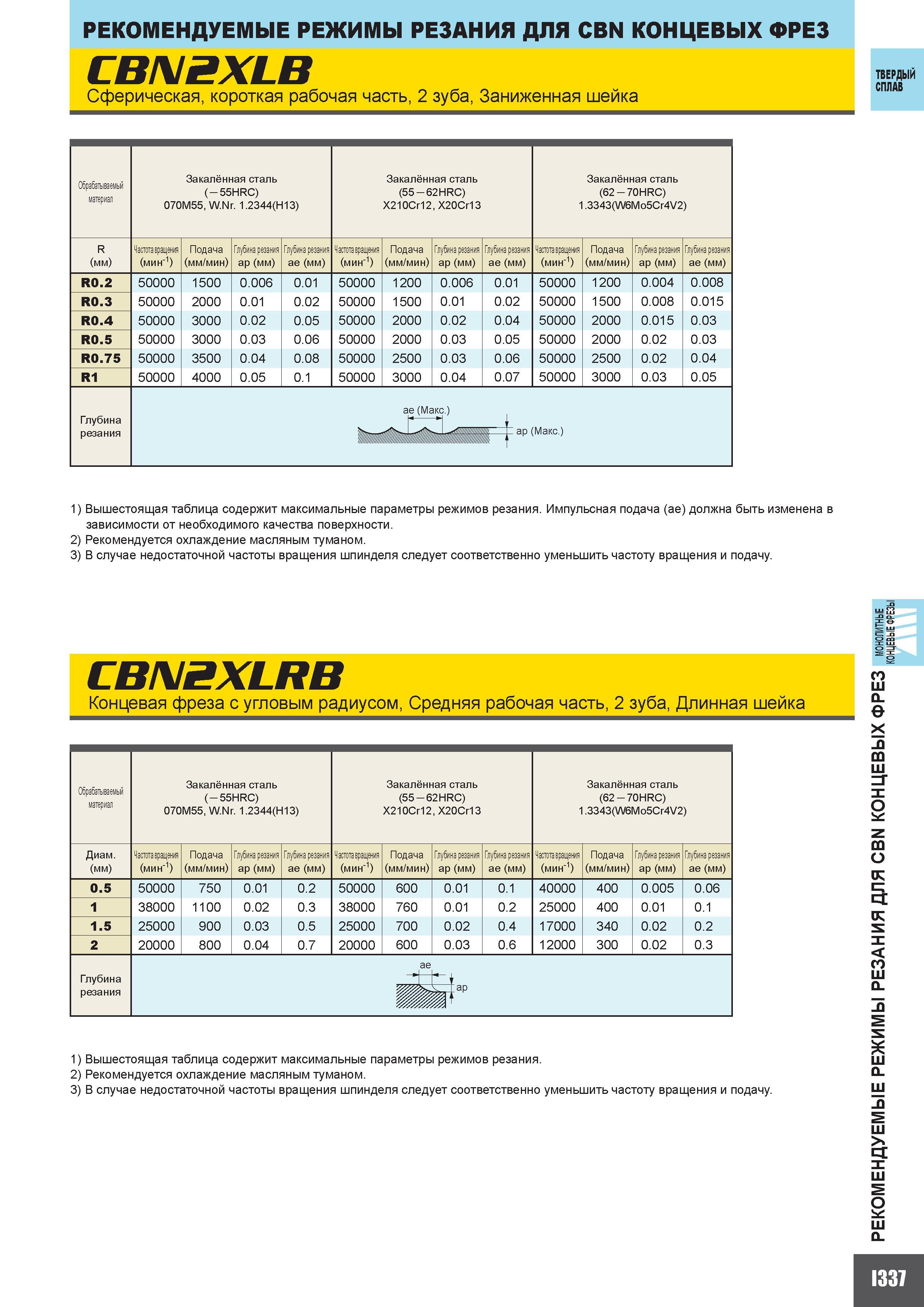

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ CBN КОНЦЕВЫХ ФРЕЗ CBN2XLB Сферическая короткая рабочая часть 2 зуба Заниженная шейка ТВЕРДЫЙ СПЛАВ Обрабатываемый материал Закалённая сталь (- 55HRC) 070M55 W.Nr. 1.2344(H13) Закалённая сталь (55 - 62HRC) X210Cr12 X20Cr13 Закалённая сталь (62 - 70HRC) 1.3343(W6Mo5Cr4V2) R (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) R0.2 50000 1500 0.006 0.01 50000 1200 0.006 0.01 50000 1200 0.004 0.008 R0.3 50000 2000 0.01 0.02 50000 1500 0.01 0.02 50000 1500 0.008 0.015 R0.4 50000 3000 0.02 0.05 50000 2000 0.02 0.04 50000 2000 0.015 0.03 R0.5 50000 3000 0.03 0.06 50000 2000 0.03 0.05 50000 2000 0.02 0.03 R0.75 50000 3500 0.04 0.08 50000 2500 0.03 0.06 50000 2500 0.02 0.04 R1 50000 4000 0.05 0.1 50000 3000 0.04 0.07 50000 3000 0.03 0.05 Глубина резания ae (Макс ap (Макс.) 1) Вышестоящая таблица содержит максимальные параметры режимов резания. Импульсная подача (ae) должна быть изменена в зависимости от необходимого качества поверхности. 2) Рекомендуется охлаждение масляным туманом. 3) В случае недостаточной частоты вращения шпинделя следует соответственно уменьшить частоту вращения и подачу. CBN2XLRB Концевая фреза с угловым радиусом Средняя рабочая часть 2 зуба Длинная шейка Обрабатываемый материал Закалённая сталь (-55HRC) 070M55 W.Nr. 1.2344(H13) Закалённая сталь (55 - 62HRC) X210Cr12 X20Cr13 Закалённая сталь (62 - 70HRC) 1.3343(W6Mo5Cr4V2) Диаметр (мм) Частота вращения (мин -1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин -1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) 0.5 50000 750 0.01 0.2 50000 600 0.01 0.1 40000 400 0.005 0.06 1 38000 1100 0.02 0.3 38000 760 0.01 0.2 25000 400 0.01 0.1 1.5 25000 900 0.03 0.5 25000 700 0.02 0.4 17000 340 0.02 0.2 2 20000 800 0.04 0.7 20000 600 0.03 0.6 12000 300 0.02 0.3 Глубина ae резания L lap е X .0 m X О ъс Z m о к а к 1) Вышестоящая таблица содержит максимальные параметры режимов резания. 2) Рекомендуется охлаждение масляным туманом. 3) В случае недостаточной частоты вращения шпинделя следует соответственно уменьшить частоту вращения и подачу. -О
