836 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I308

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I308 0836 Lab2u

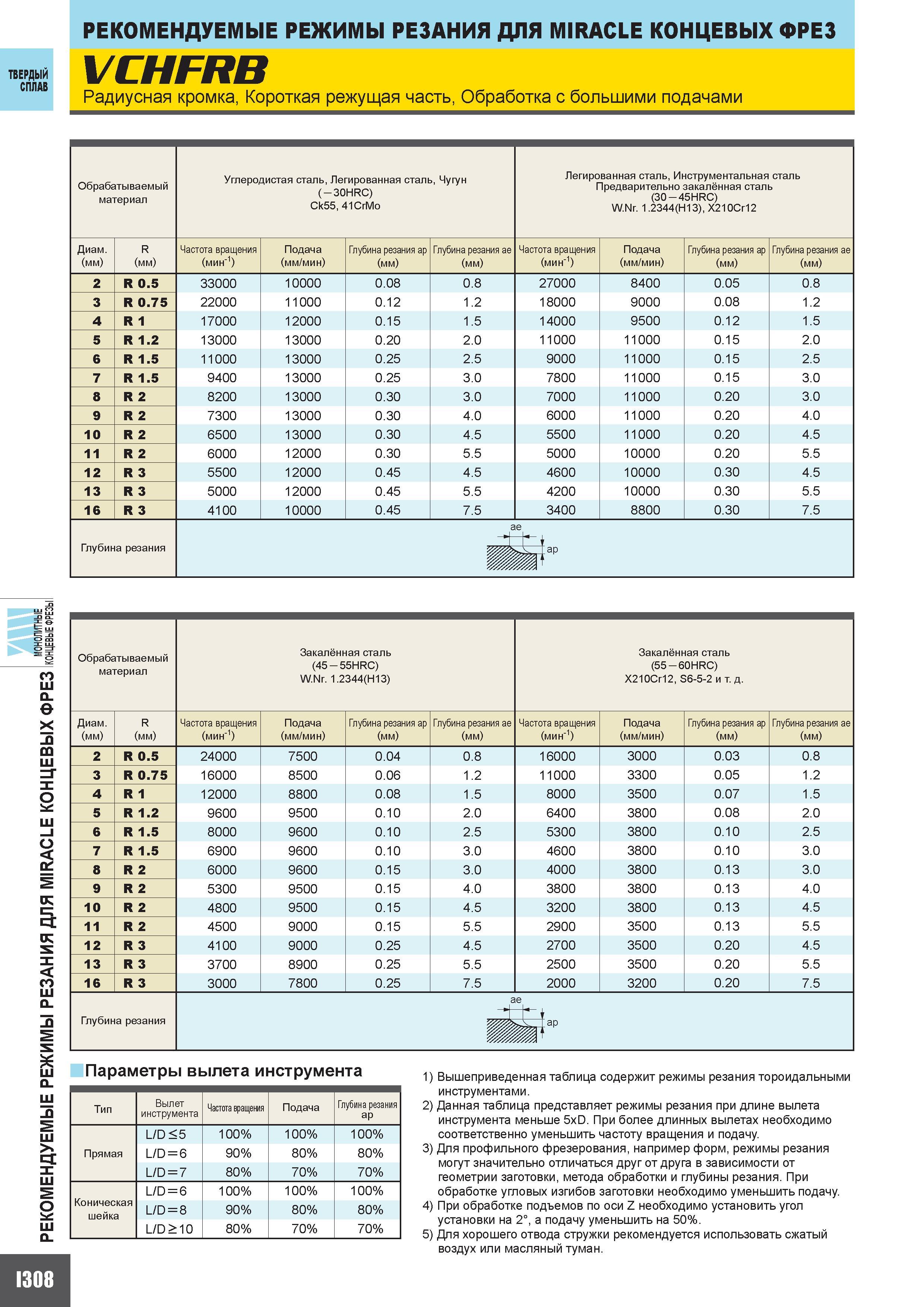

ТВЕРДЫЙ СПЛАВ РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ MIRACLE КОНЦЕВЫХ ФРЕЗ VCHFRB Радиусная кромка Короткая режущая часть Обработка с большими подачами Обрабатываемый материал Углеродистая сталь Легированная сталь Чугун (- 30HRC) Ck55 41CrMo Диаметр (мм) R (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм ) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) 2 R 0.5 33000 10000 0.08 0.8 27000 8400 0.05 0.8 3 R 0.75 22000 11000 0.12 1.2 18000 9000 0.08 1.2 4 R 1 17000 12000 0.15 1.5 14000 9500 0.12 1.5 5 R 1.2 13000 13000 0.20 2.0 11000 11000 0.15 2.0 6 R 1.5 11000 13000 0.25 2.5 9000 11000 0.15 2.5 7 R 1.5 9400 13000 0.25 3.0 7800 11000 0.15 3.0 8 R 2 8200 13000 0.30 3.0 7000 11000 0.20 3.0 9 R 2 7300 13000 0.30 4.0 6000 11000 0.20 4.0 10 R 2 6500 13000 0.30 4.5 5500 11000 0.20 4.5 11 R 2 6000 12000 0.30 5.5 5000 10000 0.20 5.5 12 R 3 5500 12000 0.45 4.5 4600 10000 0.30 4.5 13 R 3 5000 12000 0.45 5.5 4200 10000 0.30 5.5 16 R 3 4100 10000 0.45 7.5 3400 8800 0.30 7.5 ae 9 1 ap Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 45HRC) W.Nr. 1.2344(H13) X210Cr12 Обрабатываемый материал Закалённая сталь (45 - 55HRC) W.Nr. 1.2344(H13) Диаметр (мм) R (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм ) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) 2 R 0.5 24000 7500 0.04 0.8 16000 3000 0.03 0.8 3 R 0.75 16000 8500 0.06 1.2 11000 3300 0.05 1.2 4 R 1 12000 8800 0.08 1.5 8000 3500 0.07 1.5 5 R 1.2 9600 9500 0.10 2.0 6400 3800 0.08 2.0 6 R 1.5 8000 9600 0.10 2.5 5300 3800 0.10 2.5 7 R 1.5 6900 9600 0.10 3.0 4600 3800 0.10 3.0 8 R 2 6000 9600 0.15 3.0 4000 3800 0.13 3.0 9 R 2 5300 9500 0.15 4.0 3800 3800 0.13 4.0 10 R 2 4800 9500 0.15 4.5 3200 3800 0.13 4.5 11 R 2 4500 9000 0.15 5.5 2900 3500 0.13 5.5 12 R 3 4100 9000 0.25 4.5 2700 3500 0.20 4.5 13 R 3 3700 8900 0.25 5.5 2500 3500 0.20 5.5 16 R 3 3000 7800 0.25 7.5 2000 3200 0.20 7.5 ae ИР 1 ap Закалённая сталь (55 - 60HRC) X210Cr12 S6-5-2 и т. д. Параметры вылета инструмента Тип Вылет инструмента Частота вращения Подача Глубина резания ap L D 5 100% 100% 100% Прямая 6 D L 90% 80% 80% L D 7 80% 70% 70% Коническая шейка L D 6 100% 100% 100% L D 8 90% 80% 80% L D 10 80% 70% 70% 1) Вышеприведенная таблица содержит режимы резания тороидальными инструментами. 2) Данная таблица представляет режимы резания при длине вылета инструмента меньше 5xD. При более длинных вылетах необходимо соответственно уменьшить частоту вращения и подачу. 3) Для профильного фрезерования например форм режимы резания могут значительно отличаться друг от друга в зависимости от геометрии заготовки метода обработки и глубины резания. При обработке угловых изгибов заготовки необходимо уменьшить подачу. 4) При обработке подъемов по оси Z необходимо установить угол установки на 2 а подачу уменьшить на 50%. 5) Для хорошего отвода стружки рекомендуется использовать сжатый воздух или масляный туман.
