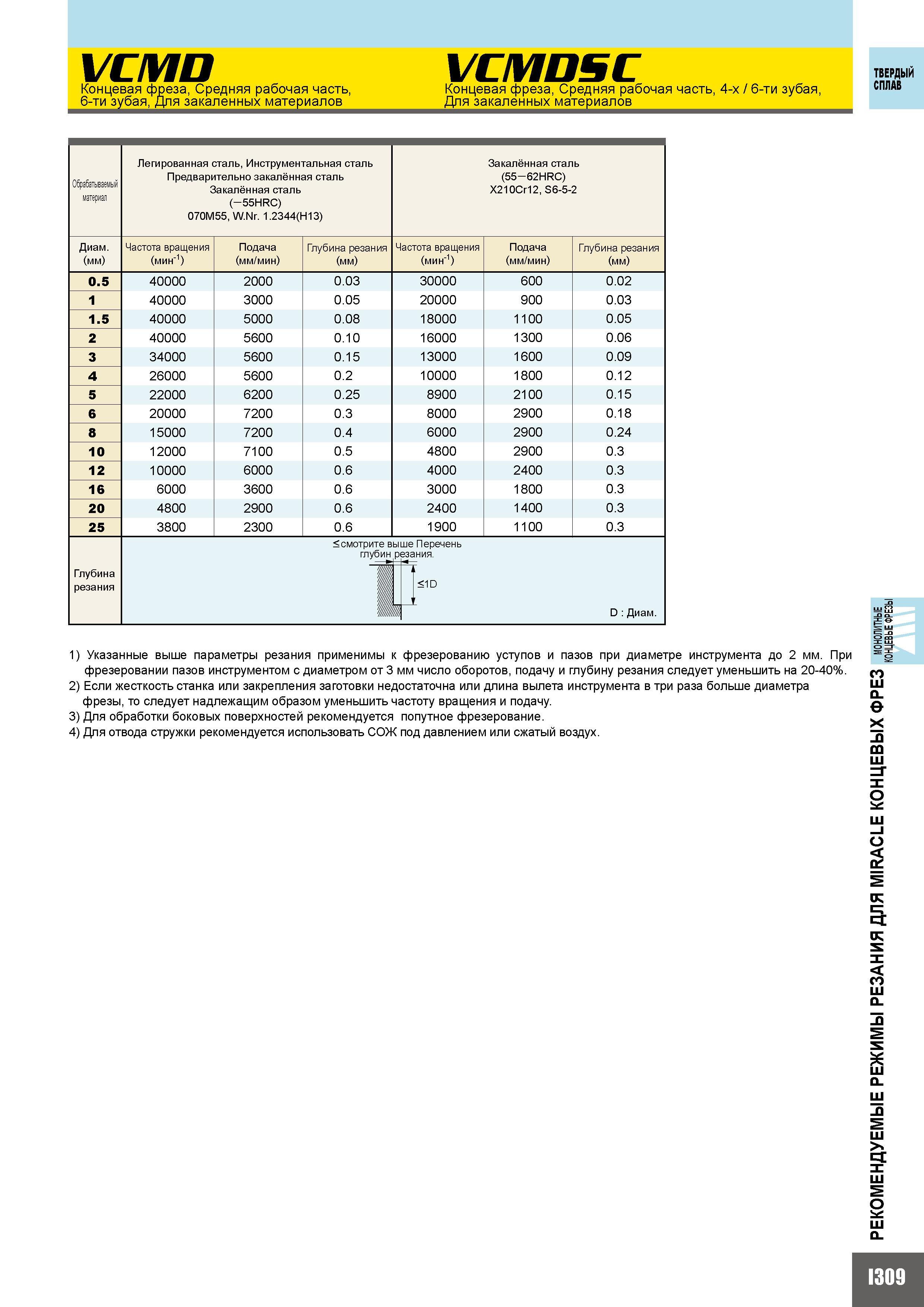

837 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I309

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I309 0837 Lab2u

VCMD Концевая фре 6-ти зубая Дл еза Средняя рабочая часть закаленных материалов VCMDSC Концевая фреза Средняя рабочая часть 4-х 6-ти зубая Для закаленных материалов ТВЕРДЫЙ СПЛАВ Обрабатываемый материал Легированная сталь Инструментальная сталь Предварительно закалённая сталь Закалённая сталь (-55HRC) 070M55 W.Nr. 1.2344(H13) Закалённая сталь (55-62HRC) X210Cr12 S6-5-2 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин ) Глубина резания (мм ) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (мм ) 0.5 40000 2000 0.03 30000 600 0.02 1 40000 3000 0.05 20000 900 0.03 1.5 40000 5000 0.08 18000 1100 0.05 2 40000 5600 0.10 16000 1300 0.06 3 34000 5600 0.15 13000 1600 0.09 4 26000 5600 0.2 10000 1800 0.12 5 22000 6200 0.25 8900 2100 0.15 6 20000 7200 0.3 8000 2900 0.18 8 15000 7200 0.4 6000 2900 0.24 10 12000 7100 0.5 4800 2900 0.3 12 10000 6000 0.6 4000 2400 0.3 16 6000 3600 0.6 3000 1800 0.3 20 4800 2900 0.6 2400 1400 0.3 25 3800 2300 0.6 1900 1100 0.3 Глубина резания смотрите в глубин р ше Перечень езания. 1D D Диаметр 1) Указанные выше параметры резания применимы к фрезерованию уступов и пазов при диаметре инструмента до 2 мм. При фрезеровании пазов инструментом с диаметром от 3 мм число оборотов подачу и глубину резания следует уменьшить на 20-40%. 2) Если жесткость станка или закрепления заготовки недостаточна или длина вылета инструмента в три раза больше диаметра фрезы то следует надлежащим образом уменьшить частоту вращения и подачу. 3) Для обработки боковых поверхностей рекомендуется попутное фрезерование. 4) Для отвода стружки рекомендуется использовать СОЖ под давлением или сжатый воздух. 0 X d к s X S d о 131
