798 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I270

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I270 0798 Lab2u

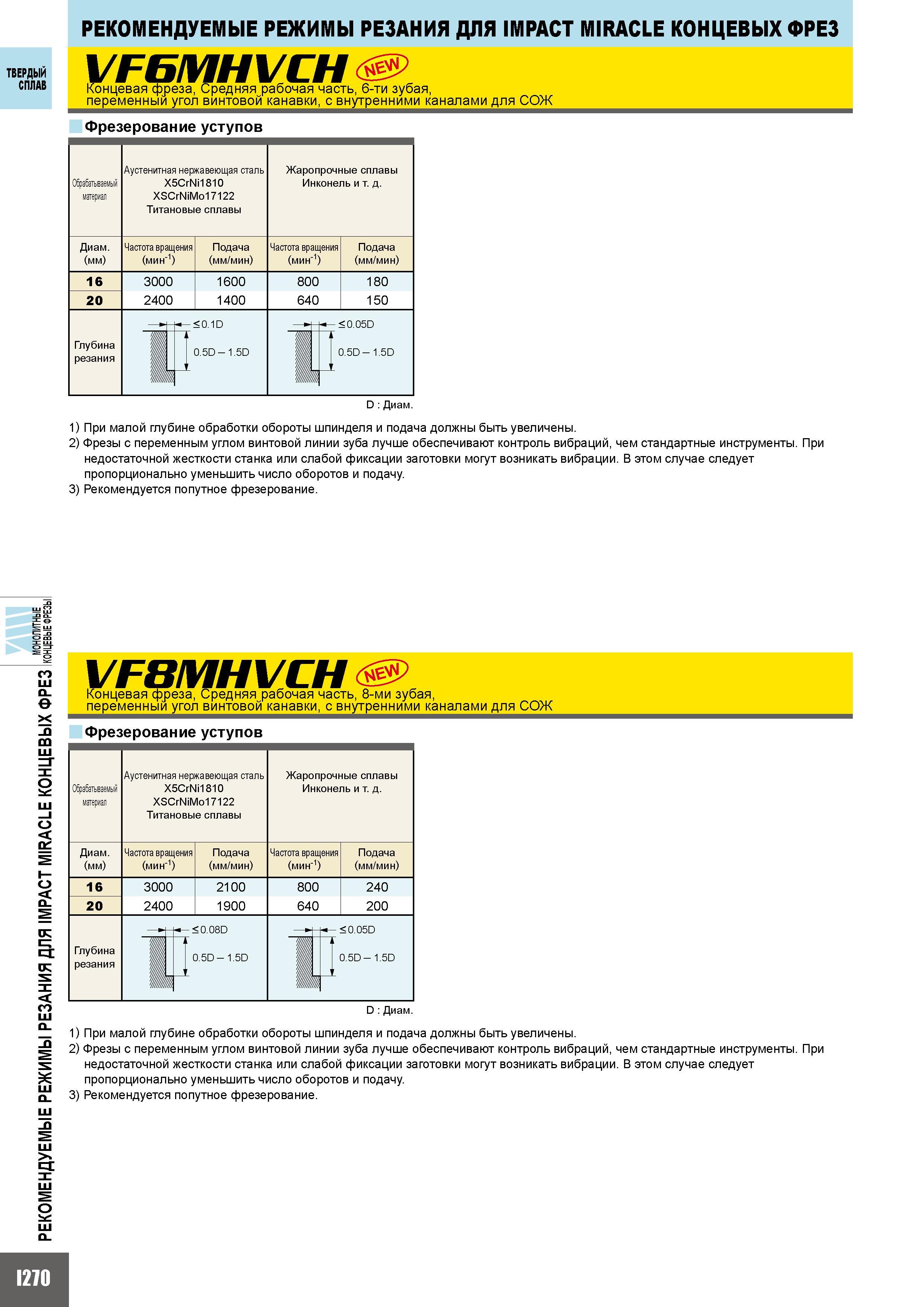

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ IMPACT MIRACLE КОНЦЕВЫХ ФРЕЗ VFC WHf CTH СПЛАВ Концевая фреза Средняя рабочая часть 6-ти зубая переменный угол винтовой канавки с внутренними каналами для СОЖ Фрезерование уступов Обрабатываемый материал Аустенитная нержавеющая сталь X5CrNi1810 XSCrNiMo17122 Титановые сплавы Жаропрочные сплавы Инконель и т. д. Диаметр (мм) Частота вращения (мин -1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) 16 3000 1600 800 180 20 2400 1400 640 150 Глубина резания 1 8 0.1D 0.5D - 1.5D 1 - 0.05D 0.5D - 1.5D D Диаметр 1) При малой глубине обработки обороты шпинделя и подача должны быть увеличены. 2) Фрезы с переменным углом винтовой линии зуба лучше обеспечивают контроль вибраций чем стандартные инструменты. При недостаточной жесткости станка или слабой фиксации заготовки могут возникать вибрации. В этом случае следует пропорционально уменьшить число оборотов и подачу. 3) Рекомендуется попутное фрезерование. в о m а о Os d Os s zc о IS S S Концевая фреза Средняя рабочая часть 8-ми зубая переменный угол винтовой канавки с внутренними каналами для СОЖ Фрезерование уступов Обрабатываемый материал Аустенитная нержавеющая сталь X5CrNi1810 XSCrNiMo17122 Титановые сплавы Жаропрочные сплавы Инконель и т. д. Диаметр (мм) Частота вращения (мин -1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) 16 3000 2100 800 240 20 2400 1900 640 200 h - 0.08D h - 0.05D Глубина резания Ш1 0.5D - 1.5D шж 0.5D - 1.5D D Диаметр 1) При малой глубине обработки обороты шпинделя и подача должны быть увеличены. 2) Фрезы с переменным углом винтовой линии зуба лучше обеспечивают контроль вибраций чем стандартные инструменты. При недостаточной жесткости станка или слабой фиксации заготовки могут возникать вибрации. В этом случае следует пропорционально уменьшить число оборотов и подачу. 3) Рекомендуется попутное фрезерование. d о
