795 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I267

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I267 0795 Lab2u

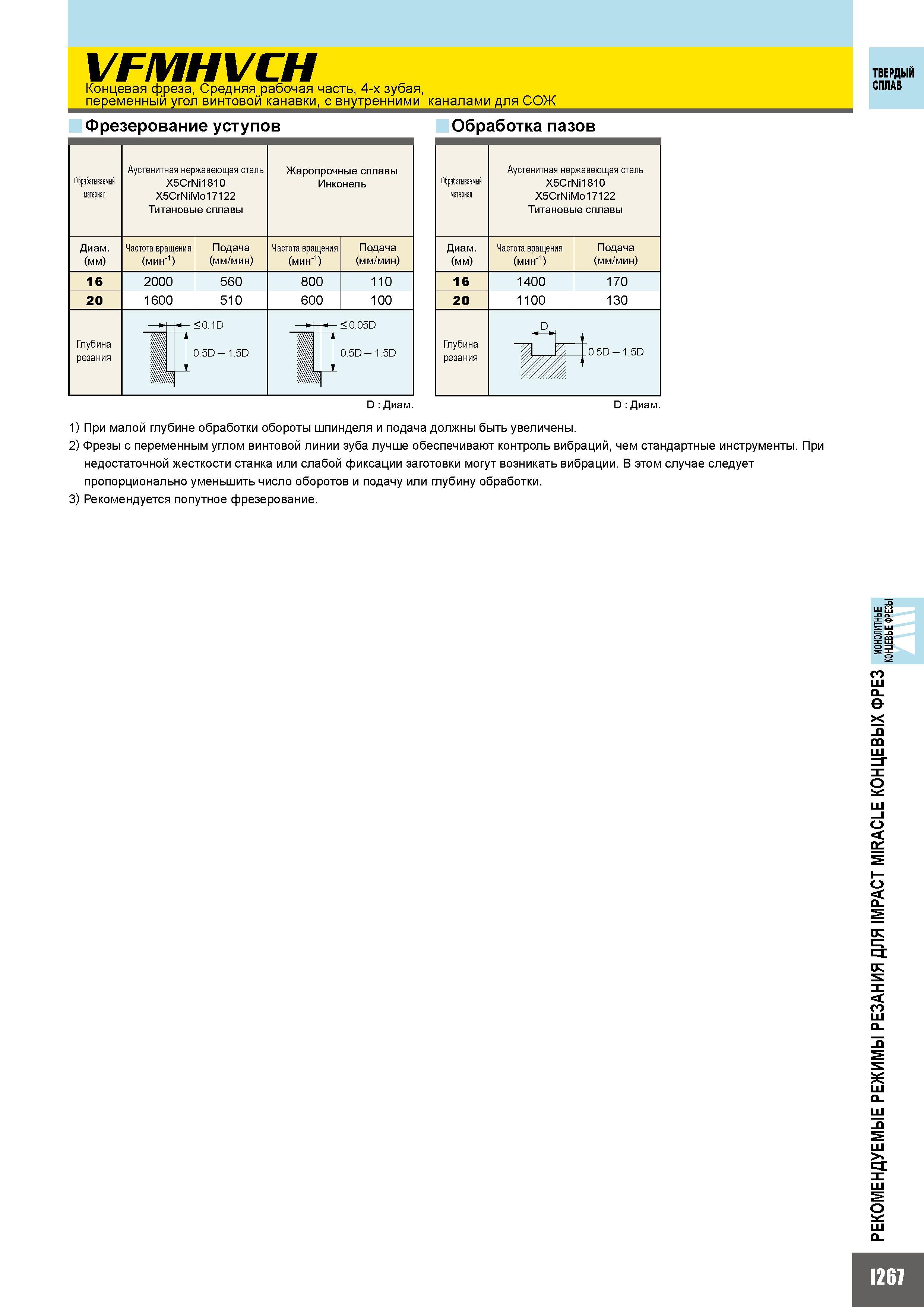

VFMHVCH Концевая фреза Средняя рабочая часть 4-х зубая переменный угол винтовой канавки с внутренними каналами для СОЖ ТВЕРДЫЙ СПЛАВ Фрезерование уступов Обработка пазов Обрабатываемый материал Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Титановые сплавы Жаропрочные сплавы Инконель Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин ) Частота вращения (мин-1) Подача (мм/мин ) 16 2000 560 800 110 20 1600 510 600 100 Глубина резания Ш1 - 0.1D 0.5D - 1.5D Ш1 - 0.05D 0.5D - 1.5D Обрабатываемый материал Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Титановые сплавы Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) 16 1400 170 20 1100 130 Глубина резания D 1 0 5D - 15D D Диаметр D Диаметр 1) При малой глубине обработки обороты шпинделя и подача должны быть увеличены. 2) Фрезы с переменным углом винтовой линии зуба лучше обеспечивают контроль вибраций чем стандартные инструменты. При недостаточной жесткости станка или слабой фиксации заготовки могут возникать вибрации. В этом случае следует пропорционально уменьшить число оборотов и подачу или глубину обработки. 3) Рекомендуется попутное фрезерование.
