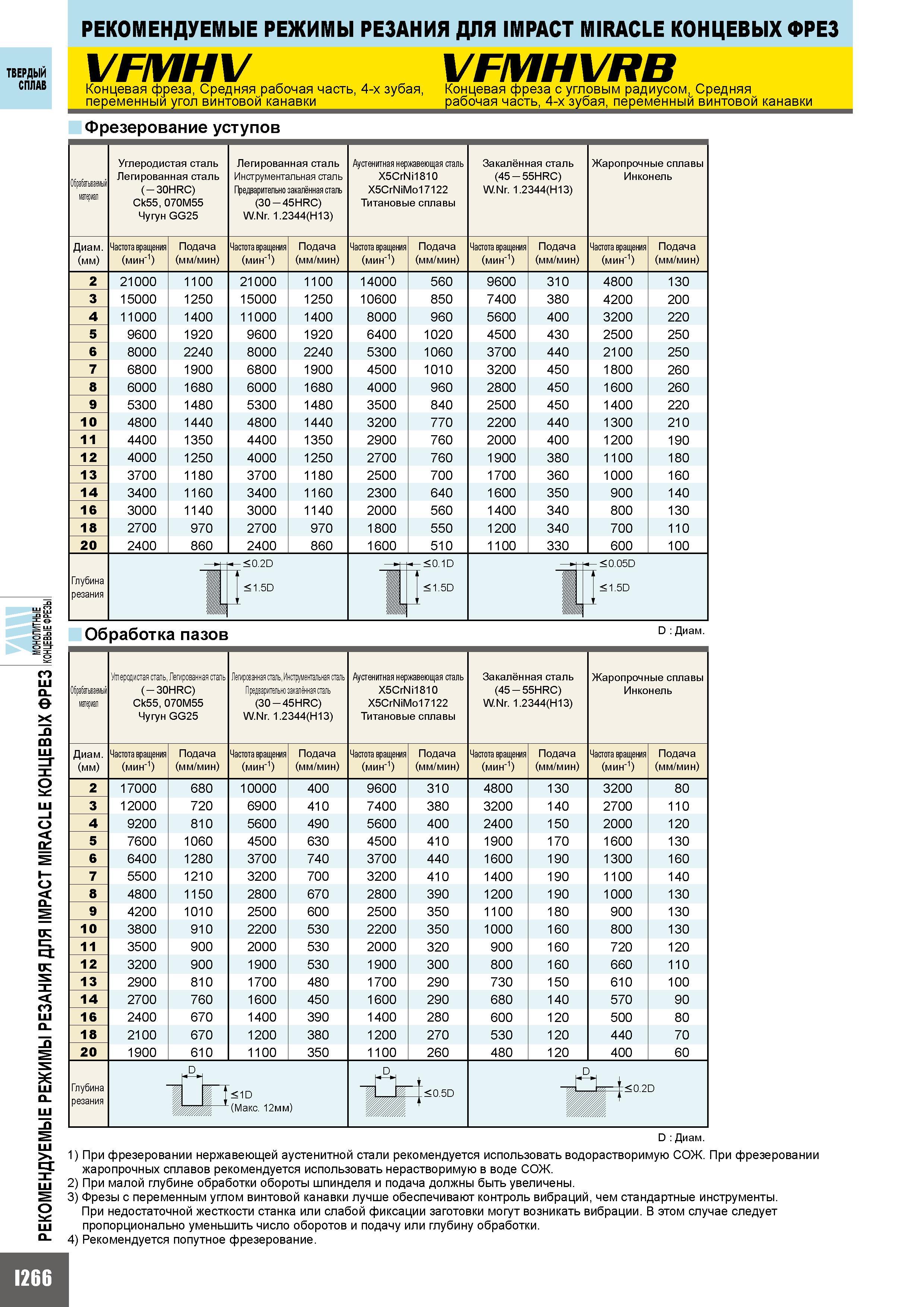

ТВЕРДЫЙ СПЛАВ РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ IMPACT MIRACLE КОНЦЕВЫХ ФРЕЗ VFMHV VFMHVRB Концевая фреза Средняя рабочая часть 4-х зубая переменный угол винтовой канавки Концевая фреза с угловым радиусом Средняя рабочая часть 4-х зубая переменный винтовой канавки о Фрезерование уступов Обр'абатываемый материал Углеродистая сталь Легированная сталь ( - 30HRC) Ck55 070M55 Чугун GG25 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 45HRC) W.Nr. 1.2344(H13) Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Титановые сплавы Закалённая сталь (45 - 55HRC) W.Nr. 1.2344(H13) Жаропрочные сплавы Инконель Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин ) Частота вращения (мин-1) Подача (мм/мин ) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин ) Частота вращения (мин -1) Подача (мм/мин) 2 21000 1100 21000 1100 14000 560 9600 310 4800 130 3 15000 1250 15000 1250 10600 850 7400 380 4200 200 4 11000 1400 11000 1400 8000 960 5600 400 3200 220 5 9600 1920 9600 1920 6400 1020 4500 430 2500 250 6 8000 2240 8000 2240 5300 1060 3700 440 2100 250 7 6800 1900 6800 1900 4500 1010 3200 450 1800 260 8 6000 1680 6000 1680 4000 960 2800 450 1600 260 9 5300 1480 5300 1480 3500 840 2500 450 1400 220 10 4800 1440 4800 1440 3200 770 2200 440 1300 210 11 4400 1350 4400 1350 2900 760 2000 400 1200 190 12 4000 1250 4000 1250 2700 760 1900 380 1100 180 13 3700 1180 3700 1180 2500 700 1700 360 1000 160 14 3400 1160 3400 1160 2300 640 1600 350 900 140 16 3000 1140 3000 1140 2000 560 1400 340 800 130 18 2700 970 2700 970 1800 550 1200 340 700 110 20 2400 860 2400 860 1600 510 1100 330 600 100 0.2D 0.1D 0.05D Глубина резания 1 1.5D 1 1.5D 1 1.5D Обработка пазов D Диаметр О(ра(атывае ый материал Утеродистая сталь Легированная сталь (-30HRC) Ck55 070M55 Чугун GG25 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 45HRC) W.Nr. 1.2344(H13) Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Титановые сплавы Закалённая сталь (45 - 55HRC) W.Nr. 1.2344(H13) Жаропрочные сплавы Инконель Диаметр Частота вращения Подача Частота вращения Подача Частота вращения Подача Частота вращения Подача Частота вращения Подача (мм) (мин-1) (мм/мин ) (мин-1) (мм/мин ) (мин-1) (мм/мин) (мин-1) (мм/мин ) (мин -1) (мм/мин) 2 17000 680 10000 400 9600 310 4800 130 3200 80 3 12000 720 6900 410 7400 380 3200 140 2700 110 4 9200 810 5600 490 5600 400 2400 150 2000 120 5 7600 1060 4500 630 4500 410 1900 170 1600 130 6 6400 1280 3700 740 3700 440 1600 190 1300 160 7 5500 1210 3200 700 3200 410 1400 190 1100 140 8 4800 1150 2800 670 2800 390 1200 190 1000 130 9 4200 1010 2500 600 2500 350 1100 180 900 130 10 3800 910 2200 530 2200 350 1000 160 800 130 11 3500 900 2000 530 2000 320 900 160 720 120 12 3200 900 1900 530 1900 300 800 160 660 110 13 2900 810 1700 480 1700 290 730 150 610 100 14 2700 760 1600 450 1600 290 680 140 570 90 16 2400 670 1400 390 1400 280 600 120 500 80 18 2100 670 1200 380 1200 270 530 120 440 70 20 1900 610 1100 350 1100 260 480 120 400 60 Глубина D D с L f0 2D резания 1D (Макс. 12мм) 1 0.5D D Диаметр 1) При фрезеровании нержавеющей аустенитной стали рекомендуется использовать водорастворимую СОЖ. При фрезеровании жаропрочных сплавов рекомендуется использовать нерастворимую в воде СОЖ. 2) При малой глубине обработки обороты шпинделя и подача должны быть увеличены. 3) Фрезы с переменным углом винтовой канавки лучше обеспечивают контроль вибраций чем стандартные инструменты. При недостаточной жесткости станка или слабой фиксации заготовки могут возникать вибрации. В этом случае следует пропорционально уменьшить число оборотов и подачу или глубину обработки. 4) Рекомендуется попутное фрезерование.
