781 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I253

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I253 0781 Lab2u

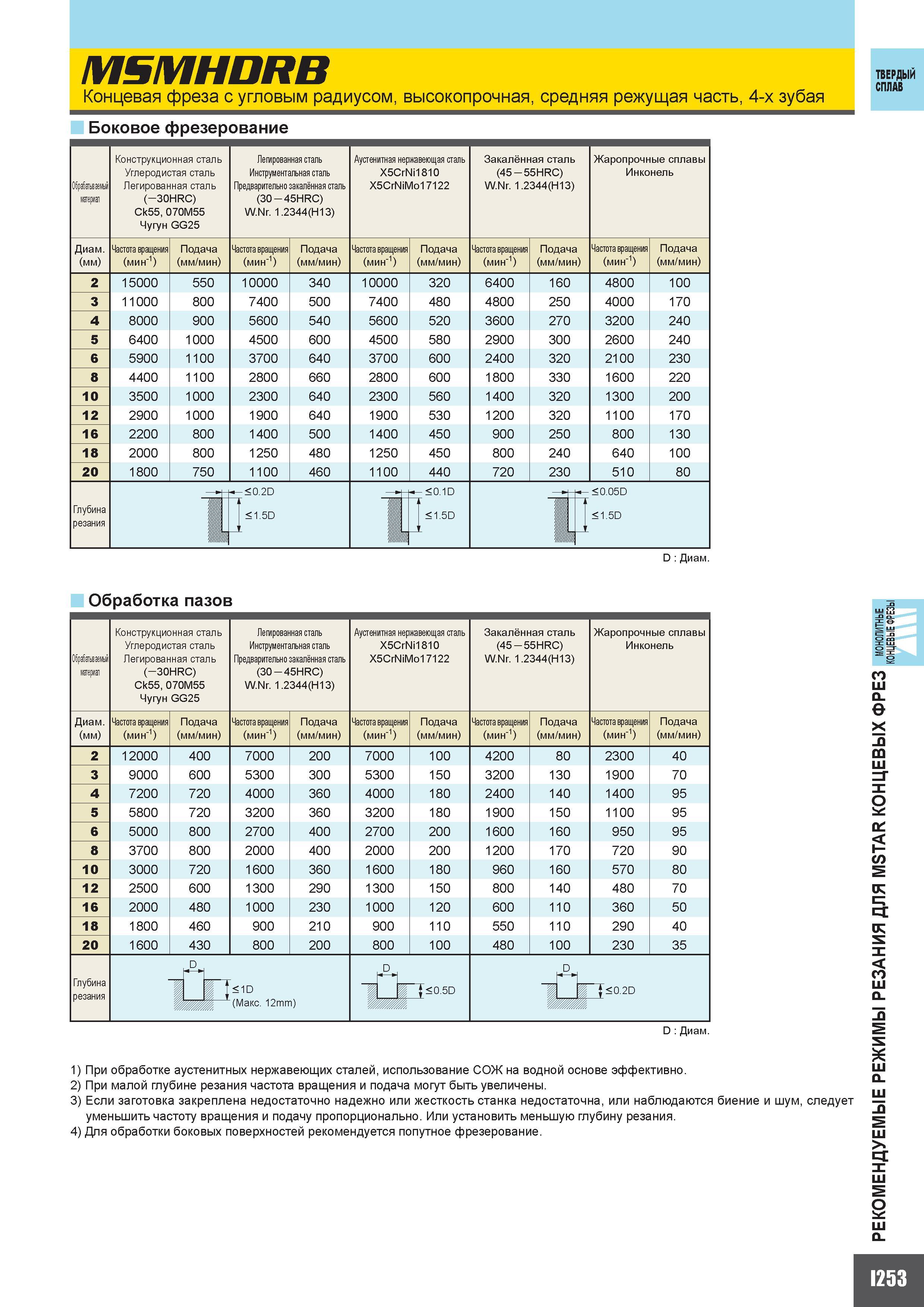

MSMHDRB Концевая фреза с угловым радиусом высокопрочная средняя режущая часть 4-х зубая ТВЕРДЫЙ СПЛАВ Боковое фрезерование Конструкционная сталь Углеродистая сталь Легированная сталь ( 30HRC) Ck55 070M55 Чугун GG25 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 45HRC) W.Nr. 1.2344(H13) Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин ) Частота вращения (мин-1) Подача (мм/мин ) 2 15000 550 10000 340 10000 320 6400 160 4800 100 3 11000 800 7400 500 7400 480 4800 250 4000 170 4 8000 900 5600 540 5600 520 3600 270 3200 240 5 6400 1000 4500 600 4500 580 2900 300 2600 240 6 5900 1100 3700 640 3700 600 2400 320 2100 230 8 4400 1100 2800 660 2800 600 1800 330 1600 220 10 3500 1000 2300 640 2300 560 1400 320 1300 200 12 2900 1000 1900 640 1900 530 1200 320 1100 170 16 2200 800 1400 500 1400 450 900 250 800 130 18 2000 800 1250 480 1250 450 800 240 640 100 20 1800 750 1100 460 1100 440 720 230 510 80 0.2D 0.1D -h 0.05D Глубина резания 1 1.5D 1is 1.5D 1 1.5D Закалённая сталь (45 55HRC) W.Nr. 1.2344(H13) Жаропрочные сплавы Инконель D Диаметр Обработка пазов Обр'абатываемый материал Конструкционная сталь Углеродистая сталь Легированная сталь ( 30HRC) Ck55 070M55 Чугун GG25 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 45HRC) W.Nr. 1.2344(H13) Аустенитная нержавеющая сталь X5CrNi1810 X5CrNiMo17122 Закалённая сталь (45 55HRC) W.Nr. 1.2344(H13) Жаропрочные сплавы Инконель Диаметр Частота вращения Подача Частота вращения Подача Частота вращения Подача Частота вращения Подача Частота вращения Подача (мм) (мин-1) (мм/мин) (мин-1) (мм/мин) (мин-1) (мм/мин) (мин-1) (мм/мин ) (мин-1) (мм/мин ) 2 12000 400 7000 200 7000 100 4200 80 2300 40 3 9000 600 5300 300 5300 150 3200 130 1900 70 4 7200 720 4000 360 4000 180 2400 140 1400 95 5 5800 720 3200 360 3200 180 1900 150 1100 95 6 5000 800 2700 400 2700 200 1600 160 950 95 8 3700 800 2000 400 2000 200 1200 170 720 90 10 3000 720 1600 360 1600 180 960 160 570 80 12 2500 600 1300 290 1300 150 800 140 480 70 16 2000 480 1000 230 1000 120 600 110 360 50 18 1800 460 900 210 900 110 550 110 290 40 20 1600 430 800 200 800 100 480 100 230 35 Глубина резания D 1D (Макс. 12mm) D J 0.5D D J 0.2D D Диаметр 1) При обработке аустенитных нержавеющих сталей использование СОЖ на водной основе эффективно. 2) При малой глубине резания частота вращения и подача могут быть увеличены. 3) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна или наблюдаются биение и шум следует уменьшить частоту вращения и подачу пропорционально. Или установить меньшую глубину резания. 4) Для обработки боковых поверхностей рекомендуется попутное фрезерование. РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ MSTAR КОНЦЕВЫХ ФРЕЗ монолитные 1 ЛШ ICDLIC ЖВГО I253
