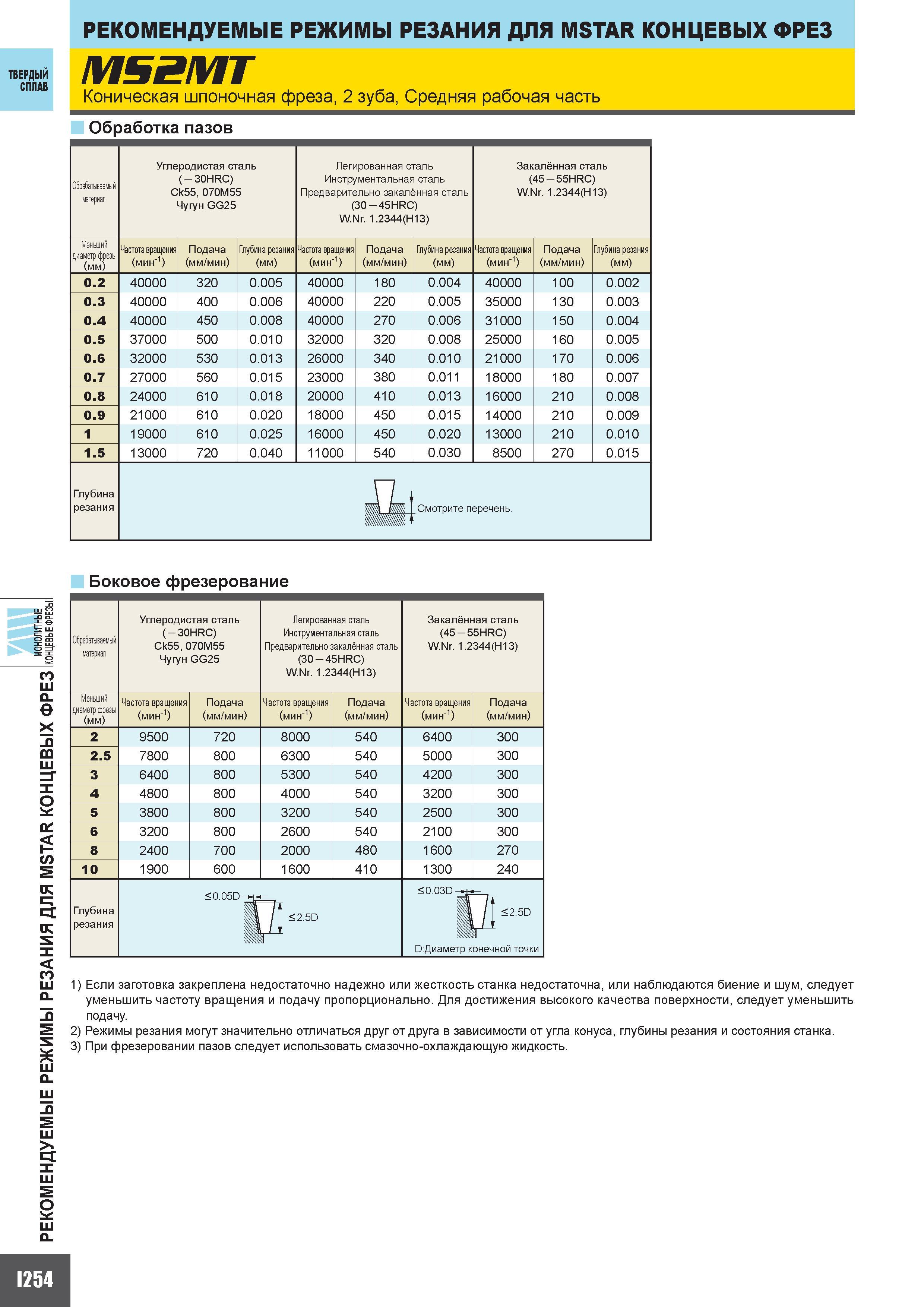

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ MSTAR КОНЦЕВЫХ ФРЕЗ MS2MT Коническая шпоночная фреза 2 зуба Средняя рабочая часть Обработка пазов Обрабатываемый материал Углеродистая сталь ( - 30HRC) Ck55 070M55 Чугун GG25 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 45HRC) W.Nr. 1.2344(H13) Закалённая сталь (45 - 55HRC) W.Nr. 1.2344(H13) Меньший диаметр фрезы (мм) Частота вращения (мин-1) Подача (мм/мин ) Глубина резания (мм ) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (мм) Частота вращения (мин -1) Подача (мм/мин) Глубина резания (мм) 0.2 40000 320 0.005 40000 180 0.004 40000 100 0.002 0.3 40000 400 0.006 40000 220 0.005 35000 130 0.003 0.4 40000 450 0.008 40000 270 0.006 31000 150 0.004 0.5 37000 500 0.010 32000 320 0.008 25000 160 0.005 0.6 32000 530 0.013 26000 340 0.010 21000 170 0.006 0.7 27000 560 0.015 23000 380 0.011 18000 180 0.007 0.8 24000 610 0.018 20000 410 0.013 16000 210 0.008 0.9 21000 610 0.020 18000 450 0.015 14000 210 0.009 1 19000 610 0.025 16000 450 0.020 13000 210 0.010 1.5 13000 720 0.040 11000 540 0.030 8500 270 0.015 Глубина резания шШ "Смотрите перечень. Боковое фрезерование е х m о ос к d к S X Обрабатываемый материал Углеродистая сталь (-30HRC) Ck55 070M55 Чугун GG25 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 45HRC) W.Nr. 1.2344(H13) Закалённая сталь (45 -55HRC) W.Nr. 1.2344(H13) Меньший диаметр фрезы (мм ) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин ) 2 9500 720 8000 540 6400 300 2.5 7800 800 6300 540 5000 300 3 6400 800 5300 540 4200 300 4 4800 800 4000 540 3200 300 5 3800 800 3200 540 2500 300 6 3200 800 2600 540 2100 300 8 2400 700 2000 480 1600 270 10 1900 600 1600 410 1300 240 Глубина резания 0 05D-MM 2.5D 0 03Р-.Д j 2.5D D Диаметр конечной точки 1) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна или наблюдаются биение и шум следует уменьшить частоту вращения и подачу пропорционально. Для достижения высокого качества поверхности следует уменьшить подачу. 2) Режимы резания могут значительно отличаться друг от друга в зависимости от угла конуса глубины резания и состояния станка. 3) При фрезеровании пазов следует использовать смазочно-охлаждающую жидкость. d о
