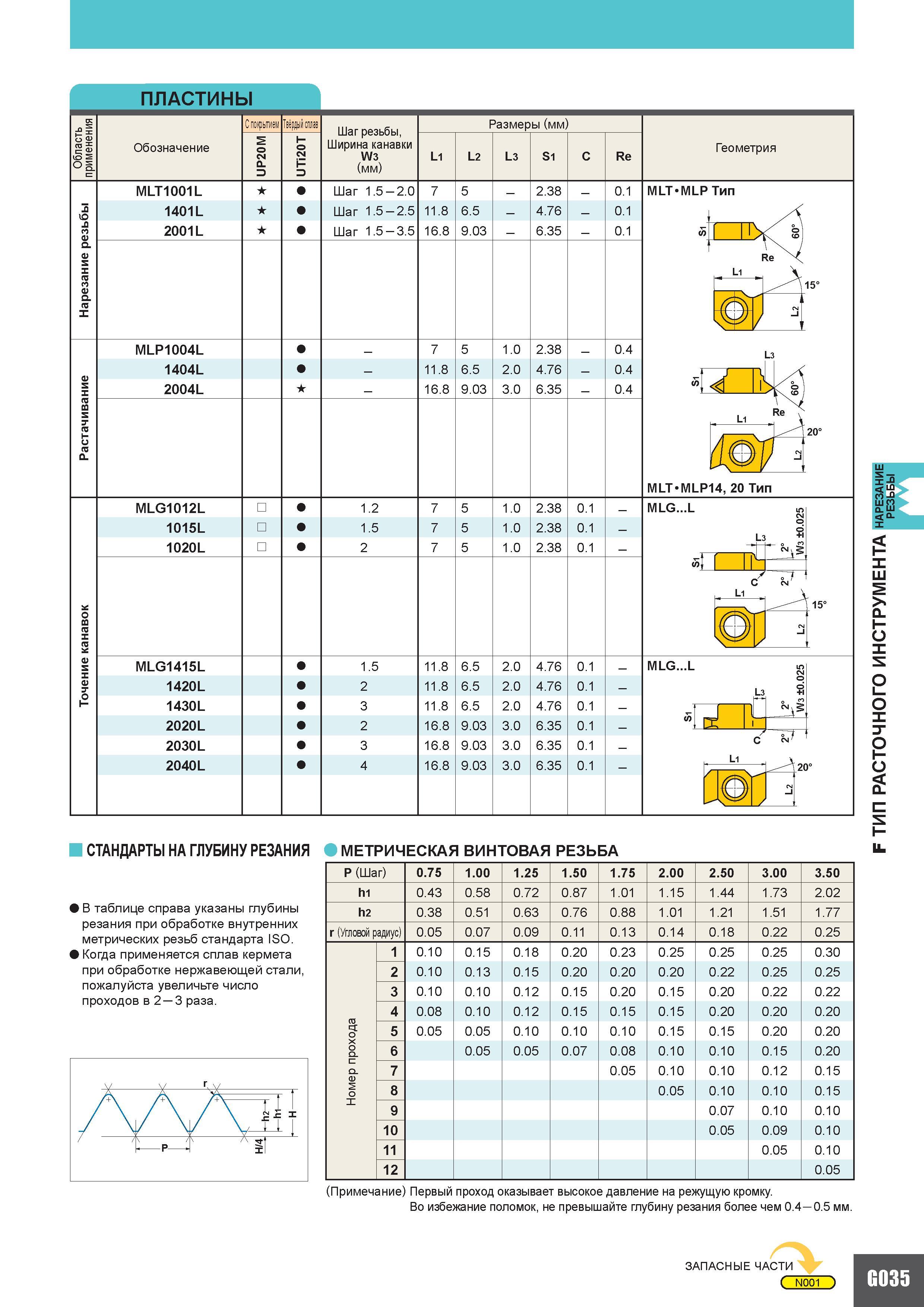

ПЛАСТИНЫ Обозначение С поцмием Твёрдый сплав Шаг резьбы Ширина канавки W3 (мм) Размеры (мм) M о P UTi20T L1 L2 L3 S1 C Re MLT1001L Шаг 1.5 2.0 7 5 2.38 0.1 1401L Шаг 1.5 2.5 11.8 6.5 4.76 0.1 2001L Шаг 1.5 3.5 16.8 9.03 6.35 0.1 MLP1004L 7 5 1.0 2.38 0.4 1404L 11.8 6.5 2.0 4.76 0.4 2004L 16.8 9.03 3.0 6.35 0.4 MLG1012L i 2 7 5 1.0 2.38 0.1 1015L 1.5 7 5 1.0 2.38 0.1 1020L 2 7 5 1.0 2.38 0.1 MLG1415L 1.5 11.8 6.5 2.0 4.76 0.1 1420L 2 11.8 6.5 2.0 4.76 0.1 1430L 3 11.8 6.5 2.0 4.76 0.1 2020L 2 16.8 9.03 3.0 6.35 0.1 2030L 3 16.8 9.03 3.0 6.35 0.1 2040L 4 16.8 9.03 3.0 6.35 0.1 Геометрия MLT MLP Тип MLT MLP14 20 Тип х 3 -й 23 MLG...L L3 d У гП C К о X О 5 2 MLG...L 3 L3 +i "Ч '"ЧЗ C СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ МЕТРИЧЕСКАЯ ВИНТОВАЯ РЕЗЬБА В таблице справа указаны глубины резания при обработке внутренних метрических резьб стандарта ISO. Когда применяется сплав кермета при обработке нержавеющей стали пожалуйста увеличьте число проходов в 2 3 раза. (Шаг) 0.75 1.00 1.25 1.50 1.75 2.00 2.50 3.00 3.50 h1 0.43 0.58 0.72 0.87 1.01 1.15 1.44 1.73 2.02 h2 0.38 0.51 0.63 0.76 0.88 1.01 1.21 1.51 1.77 r (Угловой радиус) 0.05 0.07 0.09 0.11 0.13 0.14 0.18 0.22 0.25 Номер прохода 1 0.10 0.15 0.18 0.20 0.23 0.25 0.25 0.25 0.30 2 0.10 0.13 0.15 0.20 0.20 0.20 0.22 0.25 0.25 3 0.10 0.10 0.12 0.15 0.20 0.15 0.20 0.22 0.22 4 0.08 0.10 0.12 0.15 0.15 0.15 0.20 0.20 0.20 5 0.05 0.05 0.10 0.10 0.10 0.15 0.15 0.20 0.20 6 0.05 0.05 0.07 0.08 0.10 0.10 0.15 0.20 7 0.05 0.10 0.10 0.12 0.15 8 0.05 0.10 0.10 0.15 9 0.07 0.10 0.10 10 0.05 0.09 0.10 11 0.05 0.10 12 0.05 (Примечание) Первый проход оказывает высокое давление на режущую кромку. Во избежание поломок не превышайте глубину резания более чем 0.4 0.5 мм. ЗАПАСНЫЕ ЧАСТИ G035
