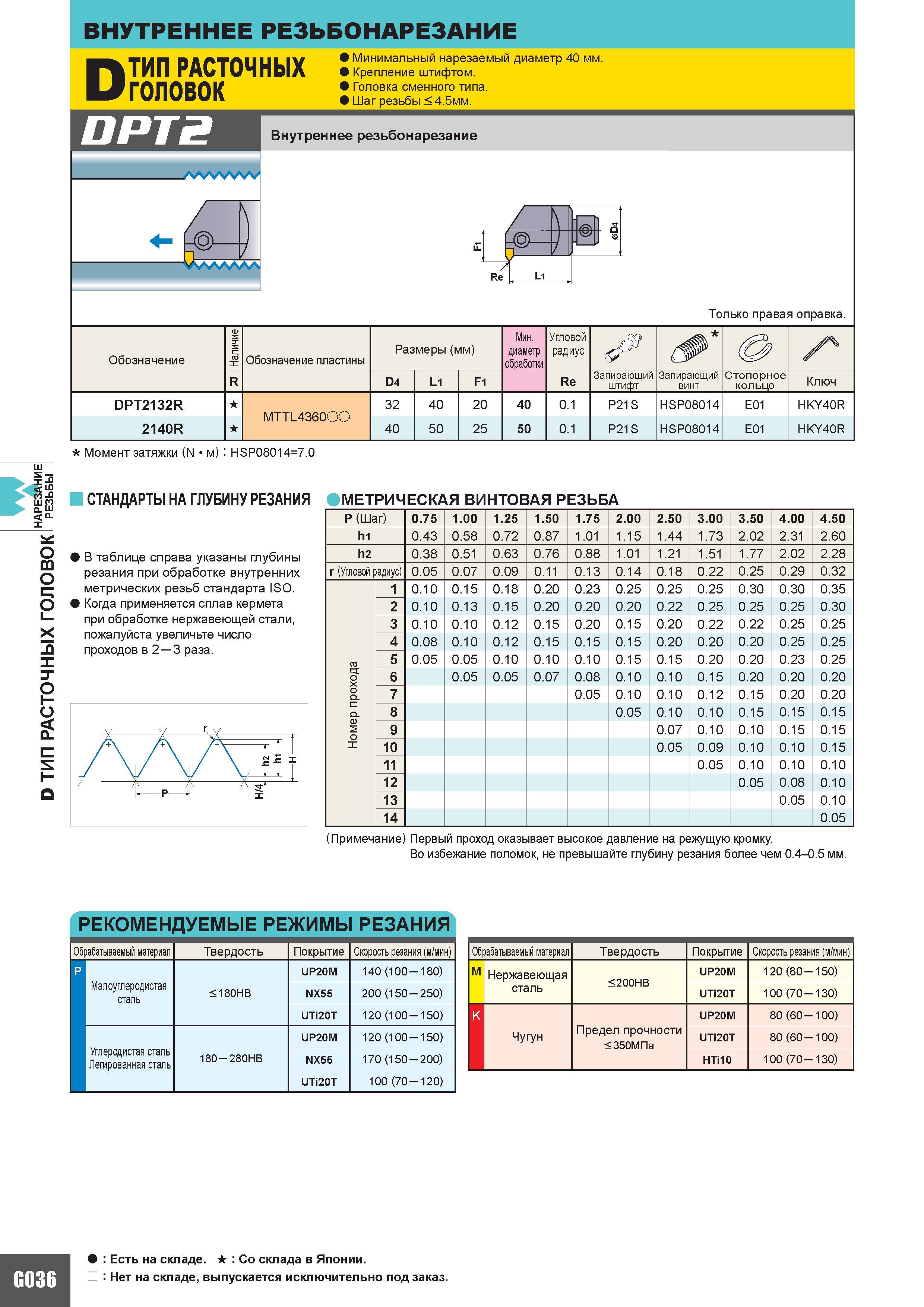

ВНУТРЕННЕЕ РЕЗЬБОНАРЕЗАНИЕ D ТИП РАСТОЧНЫХ ГОЛОВОК Минимальный нарезаемый диаметр 40 мм. Крепление штифтом. Головка сменного типа. Шаг резьбы 4.5мм. х 2 -Я 23 X .о СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ МЕТРИЧЕСКАЯ ВИНТОВАЯ РЕЗЬБА В таблице справа указаны глубины резания при обработке внутренних метрических резьб стандарта ISO. Когда применяется сплав кермета при обработке нержавеющей стали пожалуйста увеличьте число проходов в 2 3 раза. P (Шаг) 0.75 1.00 1.25 1.50 1.75 2.00 2.50 3.00 3.50 4.00 4.50 h1 0.43 0.58 0.72 0.87 1.01 1.15 1.44 1.73 2.02 2.31 2.60 h2 0.38 0.51 0.63 0.76 0.88 1.01 1.21 1.51 1.77 2.02 2.28 r (Угловой радиус) 0.05 0.07 0.09 0.11 0.13 0.14 0.18 0.22 0.25 0.29 0.32 Номер прохода 1 0.10 0.15 0.18 0.20 0.23 0.25 0.25 0.25 0.30 0.30 0.35 2 0.10 0.13 0.15 0.20 0.20 0.20 0.22 0.25 0.25 0.25 0.30 3 0.10 0.10 0.12 0.15 0.20 0.15 0.20 0.22 0.22 0.25 0.25 4 0.08 0.10 0.12 0.15 0.15 0.15 0.20 0.20 0.20 0.25 0.25 5 0.05 0.05 0.10 0.10 0.10 0.15 0.15 0.20 0.20 0.23 0.25 6 0.05 0.05 0.07 0.08 0.10 0.10 0.15 0.20 0.20 0.20 7 0.05 0.10 0.10 0.12 0.15 0.20 0.20 8 0.05 0.10 0.10 0.15 0.15 0.15 9 0.07 0.10 0.10 0.15 0.15 10 0.05 0.09 0.10 0.10 0.15 11 0.05 0.10 0.10 0.10 12 0.05 0.08 0.10 13 0.05 0.10 14 0.05 (Примечание) Первый проход оказывает высокое давление на режущую кромку. Во избежание поломок не превышайте глубину резания более чем 0.4-0.5 мм. РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Твердость Покрытие Скорость резания (м/мин) Обрабатываемый материал Твердость Покрытие Скорость резания (м/мин) р Малоуглеродистая сталь UP20M 140 (100 180) M Нержавеющая 200HB UP20M 120 (80 150) 180HB NX55 200 (150 250) сталь UTi20T 100 (70 130) UTi20T 120 (100 150) K Предел прочности 350МПа UP20M 80 (60 100) Углеродистая сталь Легированная сталь UP20M 120 (100 150) Чугун UTi20T 80 (60 100) 180 280HB NX55 170 (150 200) HTi10 100 (70 130) UTi20T 100 (70 120) G036 Есть на складе. S Со склада в Японии. Нет на складе выпускается исключительно под заказ.
