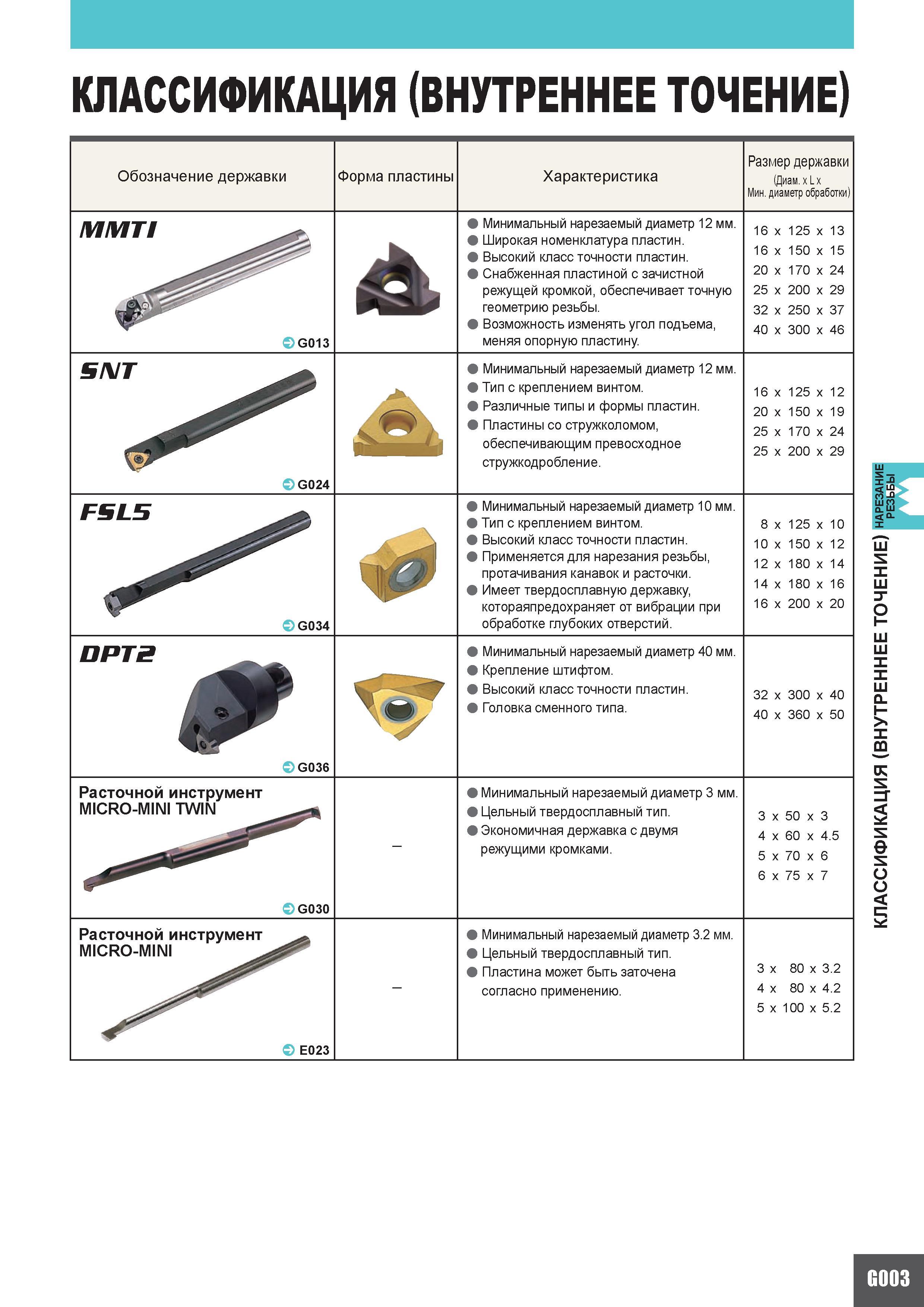

КЛАССИФИКАЦИЯ (ВНУТРЕННЕЕ ТОЧЕНИЕ) Обозначение державки Форма пластины Характеристика Размер державки (Диам. x L x Мин. диаметр обработки) ммт Минимальный нарезаемый диаметр 12 мм. Широкая номенклатура пластин. Высокий класс точности пластин. Снабженная пластиной с зачистной режущей кромкой обеспечивает точную геометрию резьбы. 16 x 125 x 13 16 x 150 x 15 20 x 170 x 24 25 x 200 x 29 32 x 250 x 37 G013 Возможность изменять угол подъема меняя опорную пластину. 40 x 300 x 46 SlXlT Минимальный нарезаемый диаметр 12 мм. Тип с креплением винтом. Различные типы и формы пластин. Пластины стружколомом обеспечивающим превосходное стружкодробление. 16 x 125 x 12 20 x 150 x 19 25 x 170 x 24 G024 НВр 25 x 200 x 29 G034 Минимальный нарезаемый диаметр 10 мм. Тип с креплением винтом. Высокий класс точности пластин. Применяется для нарезания резьбы протачивания канавок и расточки. Имеет твердосплавную державку котораяпредохраняет от вибрации при обработке глубоких отверстий. 8 x 125 x 10 10 x 150 x 12 12 x 180 x 14 14 x 180 x 16 16 x 200 x 20 OPTS G036 41 Минимальный нарезаемый диаметр 40 мм. Крепление штифтом. Высокий класс точности пластин. Головка сменного типа. 32 x 300 x 40 40 x 360 x 50 Расточной инструмент G030 - Минимальный нарезаемый диаметр 3 мм. Цельный твердосплавный тип. Экономичная державка с двумя режущими кромками. 3 x 50 x 3 4 x 60 x 4.5 5 x 70 x 6 6 x 75 x 7 Расточной инструмент MICRO-MINI Е023 - Минимальный нарезаемый диаметр 3.2 мм. Цельный твердосплавный тип. Пластина может быть заточена согласно применению. 3 x 80 x 3.2 4 x 80 x 4.2 5 x 100 x 5.2 3
