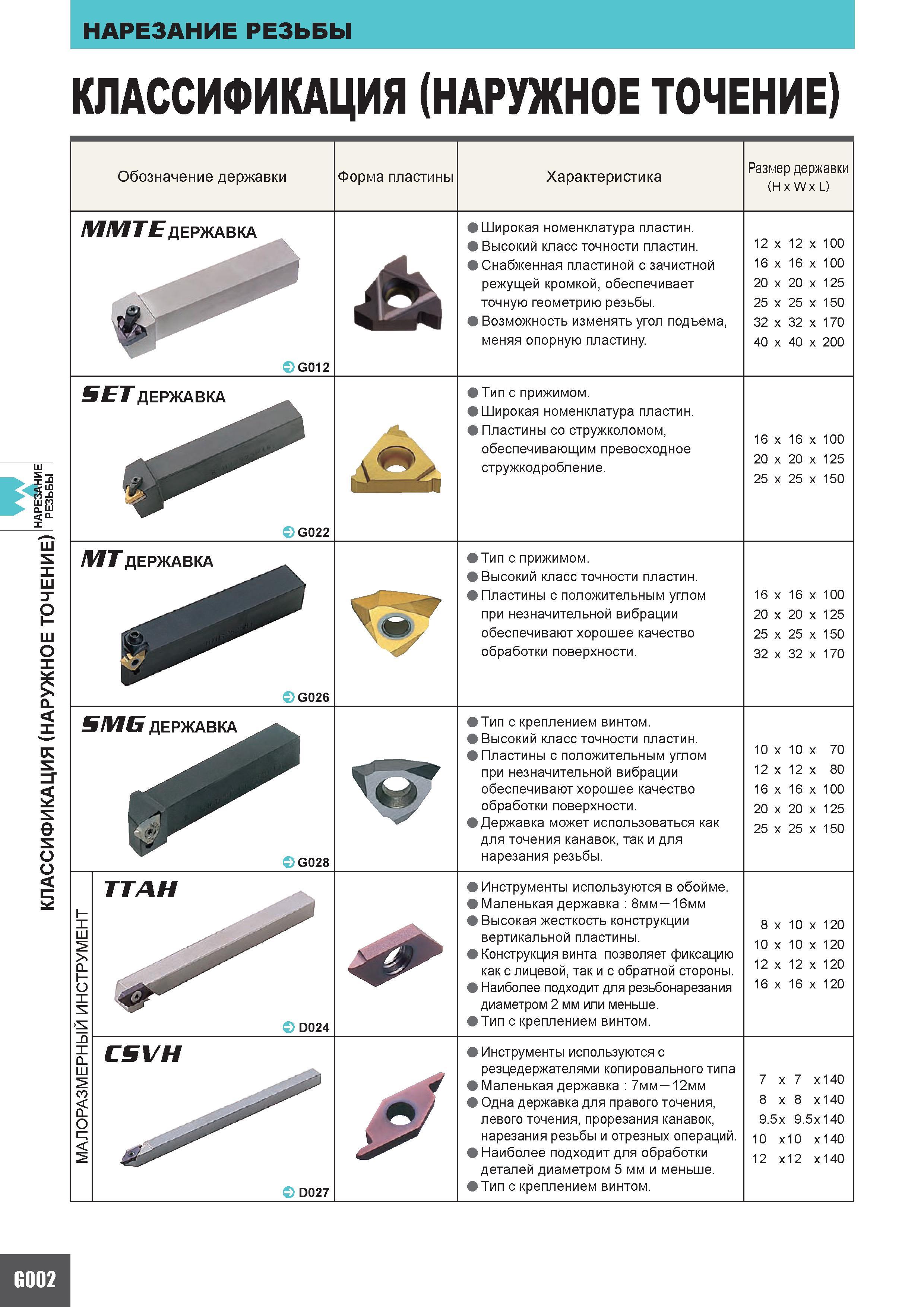

Токарный резьбонарезной инструмент Mitsubishi для наружного нарезания резьбы Классификация державок со сменными многогранными резьбовыми пластинами КЛАССИФИКАЦИЯ (НАРУЖНОЕ ТОЧЕНИЕ) рЕзьБы НАРЕЗАНИЕ РЕЗЬБЫ КЛАССИФИКАЦИЯ (НАРУЖНОЕ ТОЧЕНИЕ) Обозначение державки Форма пластины Характеристика Размер державки (H x W x L) MMTE ДЕРЖАВКА Широкая номенклатура пластин. Высокий класс точности пластин. Снабженная пластиной с зачистной режущей кромкой обеспечивает точную геометрию резьбы. Возможность изменять угол подъема меняя опорную пластину. 12 x 12 x 100 16 x 16 x 100 20 x 20 x 125 25 x 25 x 150 32 x 32 x 170 40 x 40 x 200 G 3012 SET ДЕРЖАВКА Тип с прижимом. Широкая номенклатура пластин. Пластины стружколомом обеспечивающим превосходное стружкодробление. 16 x 16 x 100 20 x 20 x 125 25 x 25 x 150 G 3022 MT ДЕРЖАВКА Тип с прижимом. Высокий класс точности пластин. Пластины с положительным углом при незначительной вибрации обеспечивают хорошее качество обработки поверхности. 16 x 16 x 100 20 x 20 x 125 25 x 25 x 150 32 x 32 x 170 G 3026 SMG ДЕРЖАВКА GG028 Тип с креплением винтом. Высокий класс точности пластин. Пластины с положительным углом при незначительной вибрации обеспечивают хорошее качество обработки поверхности. Державка может использоваться как для точения канавок так и для нарезания резьбы. 10 x 10 x 70 12 x 12 x 80 16 x 16 x 100 20 x 20 x 125 25 x 25 x 150 TTAH G D024 Инструменты используются в обойме. Маленькая державка 8мм- 16мм Высокая жесткость конструкции вертикальной пластины. Конструкция винта позволяет фиксацию как с лицевой так и с обратной стороны. Наиболее подходит для резьбонарезания диаметром 2 мм или меньше. Тип с креплением винтом. 8 x 10 x 120 10 x 10 x 120 12 x 12 x 120 16 x 16 x 120 CSVH G D027 Инструменты используются с резцедержателями копировального типа Маленькая державка 7мм- 12мм Одна державка для правого точения левого точения прорезания канавок нарезания резьбы и отрезных операций. Наиболее подходит для обработки деталей диаметром 5 мм и меньше. Тип с креплением винтом. 7 x 7 x 140 8 x 8 x 140 9.5 x 9.5 x 140 10 x10 x140 12 x12 x 140 G002
