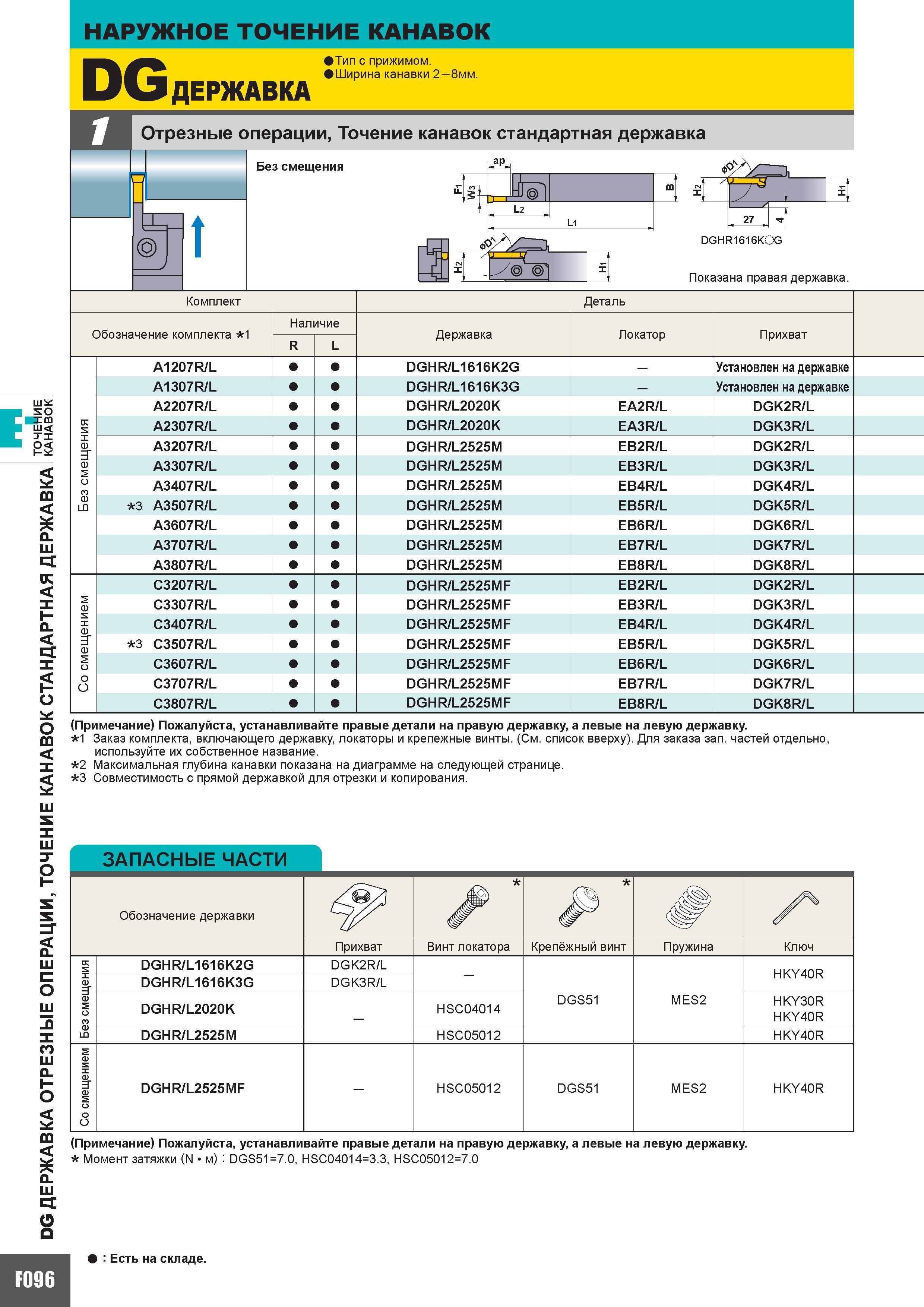

НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК DG ДЕРЖАВКА Тип с прижимом. Ширина канавки 2 - 8мм. Отрезные операции Точение канавок стандартная державка Без смещения ap t 1 1 12 L1 мт 27 DGHR1616KOG Показана правая державка. Комплект Деталь бозначение комплекта 1 Наличие Державка Локатор Прихват R L A1207R L DGHR L1616K2G Установлен на державке A1307R L DGHR L1616K3G Установлен на державке A2207R L DGHR L2020K EA2R L DGK2R L A2307R L DGHR L2020K EA3R L DGK3R L A3207R L DGHR L2525M EB2R L DGK2R L A3307R L DGHR L2525M EB3R L DGK3R L A3407R L DGHR L2525M EB4R L DGK4R L 3 A3507R L DGHR L2525M EB5R L DGK5R L A3607R L DGHR L2525M EB6R L DGK6R L A3707R L DGHR L2525M EB7R L DGK7R L A3807R L DGHR L2525M EB8R L DGK8R L C3207R L DGHR L2525MF EB2R L DGK2R L C3307R L DGHR L2525MF EB3R L DGK3R L C3407R L DGHR L2525MF EB4R L DGK4R L 3 C3507R L DGHR L2525MF EB5R L DGK5R L C3607R L DGHR L2525MF EB6R L DGK6R L C3707R L DGHR L2525MF EB7R L DGK7R L C3807R L DGHR L2525MF EB8R L DGK8R L SO XCQ е 2 ct о; ct х 1 2 О (Примечание) Пожалуйста устанавливайте правые детали на правую державку а левые на левую державку. 1 Заказ комплекта включающего державку локаторы и крепежные винты. (См. список вверху). Для заказа зап. частей отдельно используйте их собственное название. 2 Максимальная глубина канавки показана на диаграмме на следующей странице. 3 Совместимость с прямой державкой для отрезки и копирования. 'Г О -О X О ct (9 Q ЗАПАСНЫЕ ЧАСТИ Обозначение державки ( Прихват Винт локатора Крепёжный винт Пружина Ключ Без смещения DGHR L1616K2G DGK2R L DGS51 MES2 HKY40R DGHR L1616K3G DGK3R L DGHR L2020K HSC04014 HKY30R HKY40R DGHR L2525M HSC05012 HKY40R Со смещением DGHR L2525MF HSC05012 DGS51 MES2 HKY40R (Примечание) Пожалуйста устанавливайте правые детали на правую державку а левые на левую державку. Момент затяжки (N/м) DGS517.0 HSC040143.3 HSC050127.0 Есть на складе.
