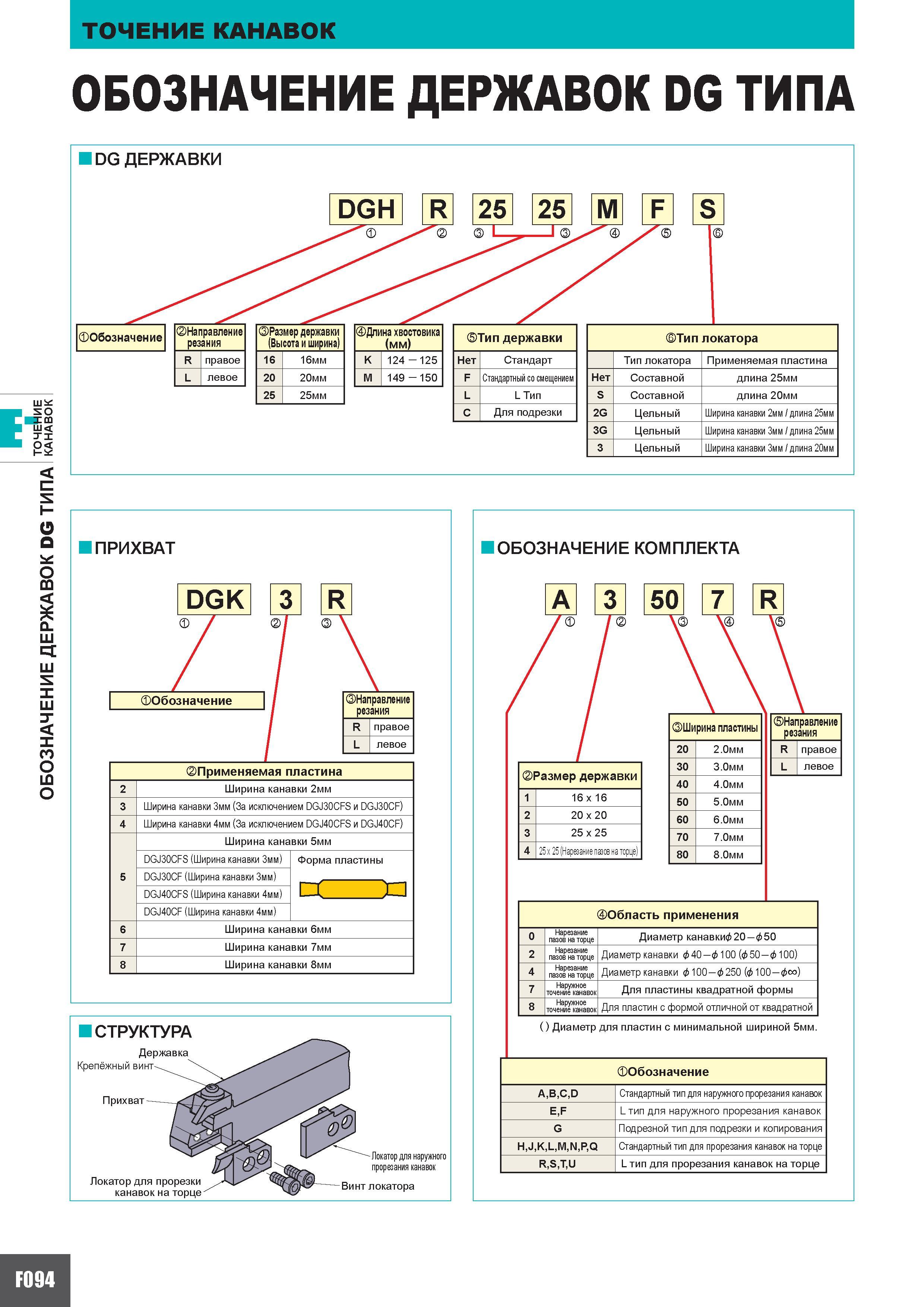

ТОЧЕНИЕ КАНАВОК ОБОЗНАЧЕНИЕ ДЕРЖАВОК DG ТИПА ПРИХВАТ DGK 3 R Обозначение Направление резания R правое L левое Применяемая пластина 2 Ширина канавки 2мм 3 Ширина канавки 3мм (За исключением DGJ30CFS и DGJ30CF) 4 Ширина канавки 4мм (За исключением DGJ40CFS и DGJ40CF) Ширина канавки 5мм DGJ30CFS (Ширина канавки 3мм) Форма пластины 5 DGJ30CF (Ширина канавки 3мм) DGJ40CFS (Ширина канавки 4мм) а DGJ40CF (Ширина канавки 4мм) 6 Ширина канавки 6мм 7 Ширина канавки 7мм 8 Ширина канавки 8мм СТРУКТУРА Державка Крепёжный винт Прихват - Локатор для прорезки канавок на торце Локатор для наружного прорезания канавок Винт локатора ОБОЗНАЧЕНИЕ КОМПЛЕКТА A 3 50 7 R Размер державки 1 16 x 16 2 20 x 20 3 25 x 25 4 25 x 25 (Нарезание пазов на торце) Ширина пластины 20 2.0мм 30 3.0мм 40 4.0мм 50 5.0мм 60 6.0мм 70 7.0мм 80 8.0мм Направление резания R правое L левое Область применения 0 Нарезание пазов на торце Диаметр канавки& 20 - 50 2 Нарезание пазов на торце Диаметр канавки 40 - 100 (& 50 - 100) 4 Нарезание пазов на торце Диаметр канавки 100 - 250 (& 100 -&у) 7 Наружное точение канавок Для пластины квадратной формы 8 Наружное точение канавок Для пластин с формой отличной от квадратной ( ) Диаметр для пластин с минимальной шириной 5мм. Обозначение ABCD Стандартный тип для наружного прорезания канавок EF L тип для наружного прорезания канавок G Подрезной тип для подрезки и копирования HJKLMNPQ Стандартный тип для прорезания канавок на торце RSTU L тип для прорезания канавок на торце 094
