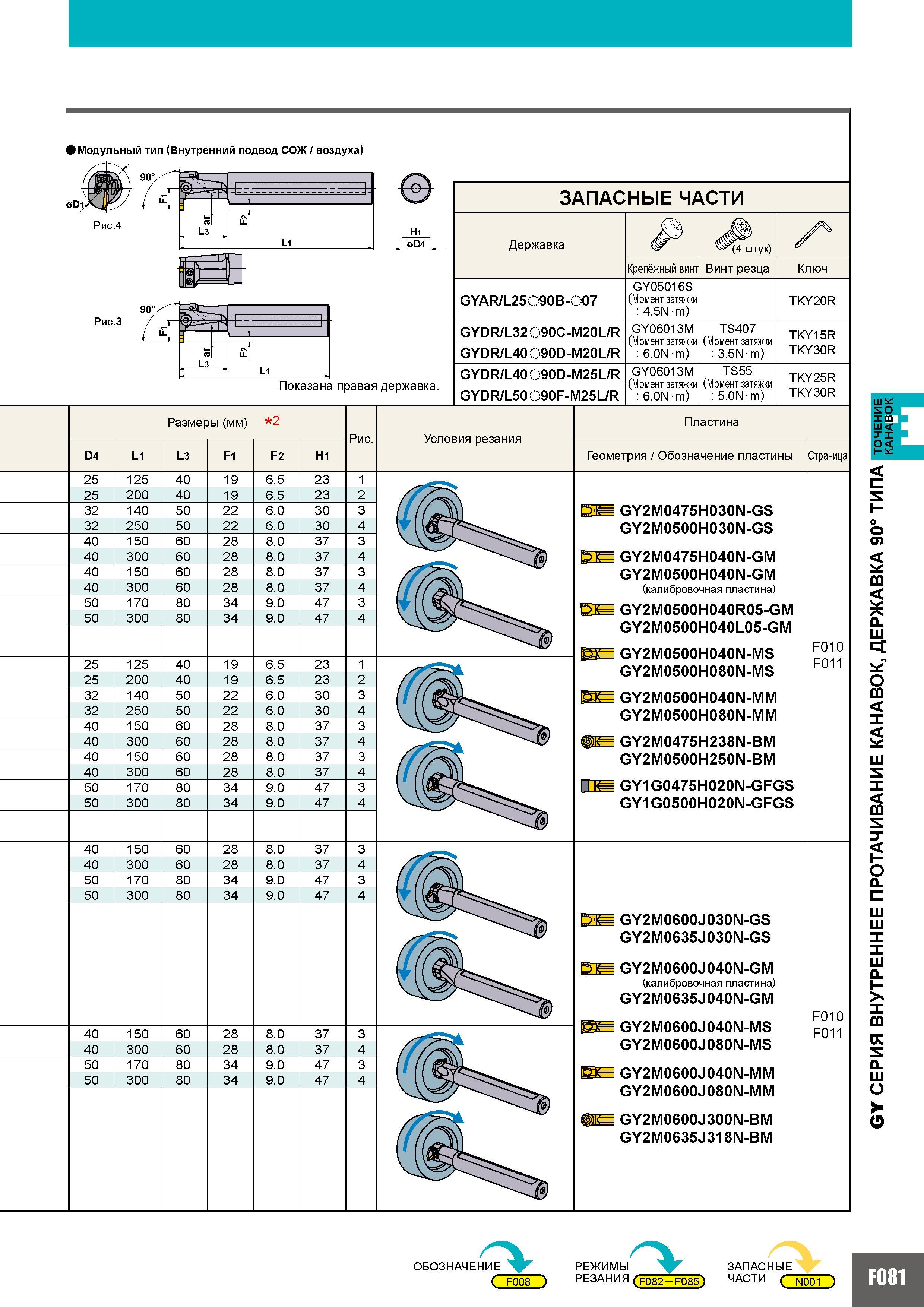

393 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F081

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F081 0393 Lab2u

Модульный тип (Внутренний подвод СОЖ воздуха) 0D Рис.4 nl и. L3 .H1 OD4 90 Рис.3 L3 L1 Показана правая державка. Размеры (мм) 2 Рис. D4 L1 L3 F1 F2 H1 25 125 40 19 6.5 23 1 25 200 40 19 6.5 23 2 32 140 50 22 6.0 30 3 32 250 50 22 6.0 30 4 40 150 60 28 8.0 37 3 40 300 60 28 8.0 37 4 40 150 60 28 8.0 37 3 40 300 60 28 8.0 37 4 50 170 80 34 9.0 47 3 50 300 80 34 9.0 47 4 25 125 40 19 6.5 23 1 25 200 40 19 6.5 23 2 32 140 50 22 6.0 30 3 32 250 50 22 6.0 30 4 40 150 60 28 8.0 37 3 40 300 60 28 8.0 37 4 40 150 60 28 8.0 37 3 40 300 60 28 8.0 37 4 50 170 80 34 9.0 47 3 50 300 80 34 9.0 47 4 40 150 60 28 8.0 37 3 40 300 60 28 8.0 37 4 50 170 80 34 9.0 47 3 50 300 80 34 9.0 47 4 40 150 60 28 8.0 37 3 40 300 60 28 8.0 37 4 50 170 80 34 9.0 47 3 50 300 80 34 9.0 47 4 ЗАПАСНЫЕ ЧАСТИ Державка 4Штук) Крепёжный винт Винт резца Ключ GYAR L25 090B-007 GY05016S (Момент затяжки 4.5Nm) - TKY20R GYDR L32 090C-M20L R GY06013M (Момент затяжки 6.0Nm) TS407 (Момент затяжки 3.5Nm) TKY15R TKY30R GYDR L40 090D-M20L R GYDR L40 090D-M25L R GY06013M (Момент затяжки 6.0Nm) TS55 (Момент затяжки 5.0Nm) TKY25R TKY30R GYDR L50 090F-M25L R Условия резания Пластина Геометрия Обозначение пластины Страница ЕШ GY2M0475H030N-GS GY2M0500H030N-GS ЕШ GY2M0475H040N-GM GY2M0500H040N-GM (калибровочная пластина) ЕШ GY2M0500H040R05-GM GY2M0500H040L05-GM ШШ GY2M0500H040N-MS GY2M0500H080N-MS GY2M0500H040N-MM GY2M0500H080N-MM F010 F011 GY2M0475H238N-BM GY2M0500H250N-BM ПШ GY1G0475H020N-GFGS GY1G0500H020N-GFGS ЕШ GY2M0600J030N-GS GY2M0635J030N-GS ЕЕ GY2M0600J040N-GM (калибровочная пластина) GY2M0635J040N-GM Шш GY2M0600J040N-MS GY2M0600J080N-MS GY2M0600J040N-MM GY2M0600J080N-MM GY2M0600J300N-BM GY2M0635J318N-BM F010 F011 ОБОЗНАЧЕНИЕ F008 НИЕ РЕЖИМЫ РЕЖИМЫ РЕЗАНИЯ (F082-F085-) ЗАПАСНЫЕ ЧАСТИ С N001 ) F081 GY СЕРИЯ ВНУТРЕННЕЕ ПРОТАЧИВАНИЕ КАНАВОК ДЕРЖАВКА 90 ТИПА ТОЧЕНИЕ W LI D -
