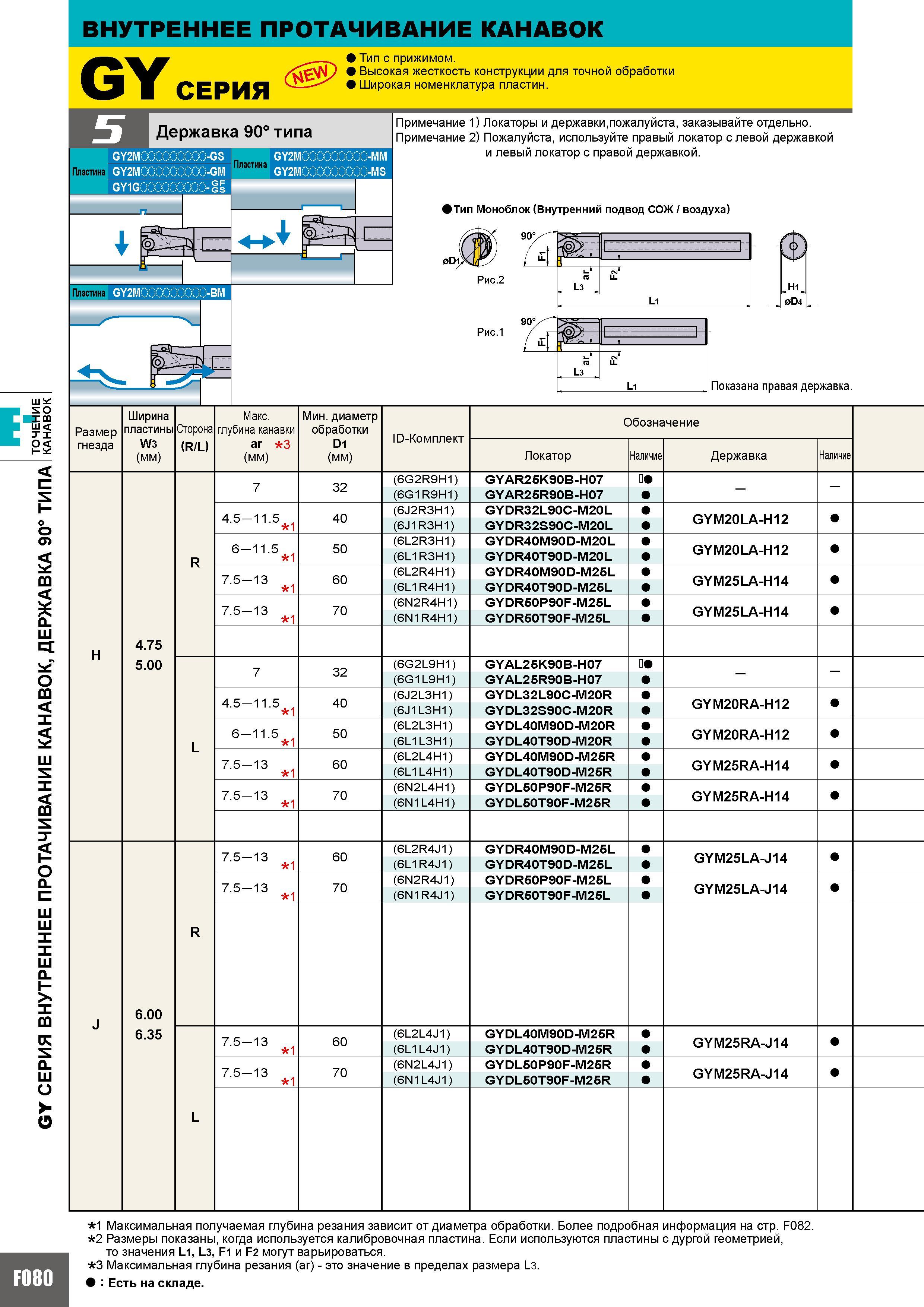

ВНУТРЕННЕЕ ПРОТАЧИВАНИЕ КАНАВОК GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Державка 90 типа GY2M0Q0Q -GS Пластина GY2M0Q0Q -GM GYIGOOOQ; GF - GS Пластина ZZ GY2M Пластина GY2M H H 1 Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правый локатор с левой державкой и левый локатор с правой державкой. Тип Моноблок (Внутренний подвод СОЖ воздуха) 90 0D Рис.2 Рис.1 L3 fr с и Hi 0D4 L3 Li Показана правая державка. Макс. глубина канавки ar 3 (мм) Мин. диаметр обработки D1 (мм) ID-Комплект Обозначение Локатор Наличие Державка Наличие 7 32 (6G2R9H1) GYAR25K90B-H07 (6G1R9H1) GYAR25R90B-H07 4.5-11.5 1 40 (6J2R3H1) GYDR32L90C-M20L GYM20LA-H12 (6J1R3H1) GYDR32S90C-M20L 6-11.5 1 50 (6L2R3H1) GYDR40M90D-M20L GYM20LA-H12 (6L1R3H1) GYDR40T90D-M20L 7.5-13 1 60 (6L2R4H1) GYDR40M90D-M25L GYM25LA-H14 (6L1R4H1) GYDR40T90D-M25L 7.5-13 1 70 (6N2R4H1) GYDR50P90F-M25L GYM25LA-H14 (6N1R4H1) GYDR50T90F-M25L 7 32 (6G2L9H1) GYAL25K90B-H07 (6G1L9H1) GYAL25R90B-H07 4.5-11.5 1 40 (6J2L3H1) GYDL32L90C-M20R GYM20RA-H12 (6J1L3H1) GYDL32S90C-M20R 6-11.5 1 50 (6L2L3H1) GYDL40M90D-M20R GYM20RA-H12 (6L1L3H1) GYDL40T90D-M20R 7.5-13 1 60 (6L2L4H1) GYDL40M90D-M25R GYM25RA-H14 (6L1L4H1) GYDL40T90D-M25R 1 3 1 - .5 7. 70 (6N2L4H1) GYDL50P90F-M25R GYM25RA-H14 (6N1L4H1) GYDL50T90F-M25R 7.5-13 1 60 (6L2R4J1) GYDR40M90D-M25L GYM25LA-J14 (6L1R4J1) GYDR40T90D-M25L 7.5-13 1 70 (6N2R4J1) GYDR50P90F-M25L GYM25LA-J14 (6N1R4J1) GYDR50T90F-M25L 7.5-13 1 60 (6L2L4J1) GYDL40M90D-M25R GYM25RA-J14 (6L1L4J1) GYDL40T90D-M25R 7.5-13 1 70 (6N2L4J1) GYDL50P90F-M25R GYM25RA-J14 (6N1L4J1) GYDL50T90F-M25R Размер гнезда Ширина пластины W3 (мм) Сторона (R L) R 4.75 5.00 R 6.00 6.35 1 Максимальная получаемая глубина резания зависит от диаметра обработки. Более подробная информация на стр. F082. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения Li L3 Fi и F2 могут варьироваться. 3 Максимальная глубина резания (ar) - это значение в пределах размера L3. Есть на складе. H L J L
