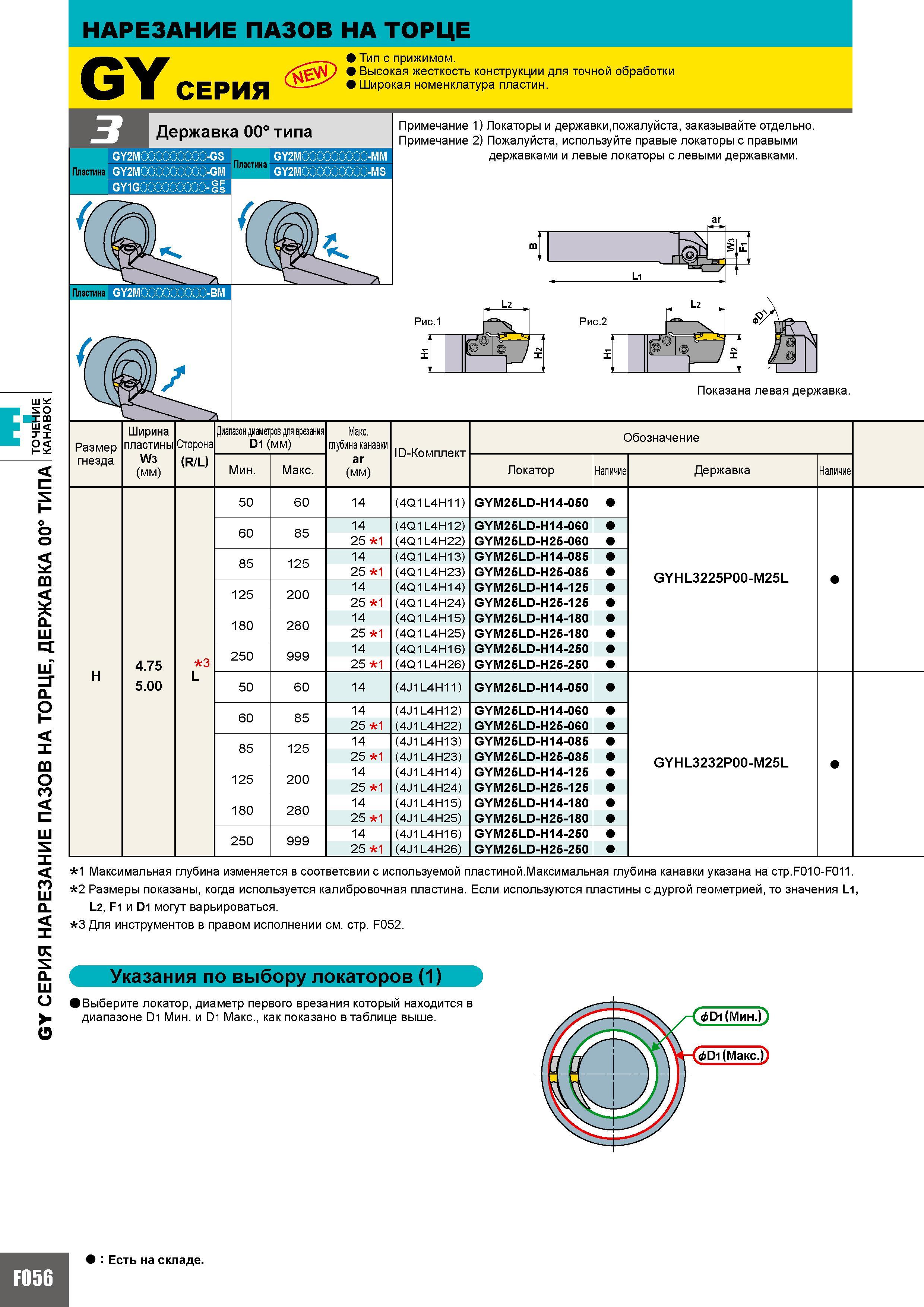

368 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F056

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F056 0368 Lab2u

НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ Е GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Пластина GY2M -GS GY2M -GM GY1Gooooooooo- GGFS ti ИО XCQ ЧН R3 0 0 КА В Е Д Е О В О А Е А Е А Н И Е С Y G Державка 00 типа Д Пластина SM Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. Рис.1 L2 Рис .2 Показана левая державка. Размер Ширина пластины Сторона Диапазон диаметров для врезания D1 (мм) Макс. глубина канавки ID-Комплект О гнезда W3 (мм) (R L) Мин. Макс. ar (мм) Локатор Наличие 50 60 14 (4Q1L4H11) GYM25LD-H14-050 60 85 14 (4Q1L4H12) GYM25LD-H14-060 25 1 (4Q1L4H22) GYM25LD-H25-060 85 125 14 (4Q1L4H13) GYM25LD-H14-085 25 1 (4Q1L4H23) GYM25LD-H25-085 125 200 14 (4Q1L4H14) GYM25LD-H14-125 25 1 (4Q1L4H24) GYM25LD-H25-125 180 280 14 (4Q1L4H15) GYM25LD-H14-180 25 1 (4Q1L4H25) GYM25LD-H25-180 250 999 14 (4Q1L4H16) GYM25LD-H14-250 H 4.75 3 25 1 (4Q1L4H26) GYM25LD-H25-250 5.00 L 50 60 14 (4J1L4H11) GYM25LD-H14-050 60 85 14 (4J1L4H12) GYM25LD-H14-060 25 1 (4J1L4H22) GYM25LD-H25-060 85 125 14 (4J1L4H13) GYM25LD-H14-085 25 1 (4J1L4H23) GYM25LD-H25-085 125 200 14 (4J1L4H14) GYM25LD-H14-125 25 1 (4J1L4H24) GYM25LD-H25-125 180 280 14 (4J1L4H15) GYM25LD-H14-180 25 1 (4J1L4H25) GYM25LD-H25-180 250 999 14 (4J1L4H16) GYM25LD-H14-250 25 1 (4J1L4H26) GYM25LD-H25-250 Обозначение Державка Наличие GYHL3225P00-M25L GYHL3232P00-M25L 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на 010 011. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 F1 и D1 могут варьироваться. 3 Для инструментов в правом исполнении см. стр. F052. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. ar Есть на складе. F056
