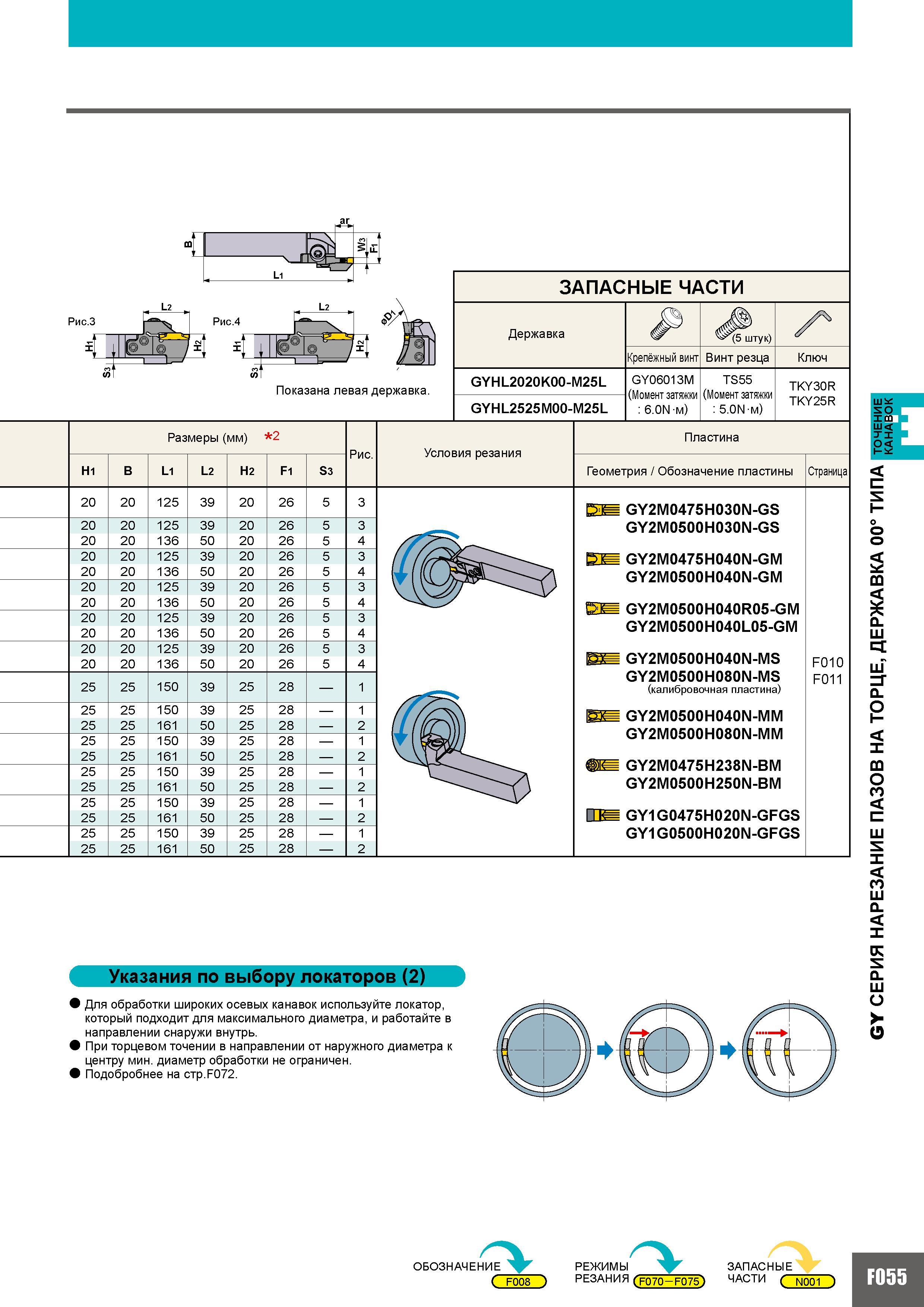

367 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F055

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F055 0367 Lab2u

Рис.3 Показана левая державка. ЗАПАСНЫЕ ЧАСТИ Державка Крепёжный винт Винт резца Ключ GYHL2020K00-M25L GY06013M (Момент затяжки 6.0N/м) TS55 (Момент затяжки 5.0 м) TKY30R TKY25R GYHL2525M00-M25L Размеры (мм) 2 Рис. H1 B L1 L2 H2 F1 S3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 25 25 150 39 25 28 1 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 Условия резания Пластина Геометрия Обозначение пластины Страница Е2Ш GY2M0475H030N-GS GY2M0500H030N-GS GY2M0475H040N-GM GY2M0500H040N-GM ВШ GY2M0500H040R05-GM GY2M0500H040L05-GM БШ GY2M0500H040N-MS GY2M0500H080N-MS (калибровочная пластина) GY2M0500H040N-MM GY2M0500H080N-MM GY2M0475H238N-BM GY2M0500H250N-M ПШ GY1G0475H020N-GFGS GY1G0500H020N-GFGS F010 F011 Указания по выбору локаторов (2) Для обработки широких осевых канавок используйте локатор который подходит для максимального диаметра и работайте в направлении снаружи внутрь. При торцевом точении в направлении от наружного диаметра к центру мин. диаметр обработки не ограничен. Подобробнее на CTp.F072. ОБОЗНАЧЕНИЕ ( F008 ''"V НИЕ РЕЖИМЫ РЕЖИМЫ РЕЗАНИЯ (F070-F075) ЗАПАСНЫЕ ЧАСТИ ( N001 ) F055 GY СЕРИЯ НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ ДЕРЖАВКА 00 ТИПА ТОЧЕНИЕ 1 'AUADAI 1
