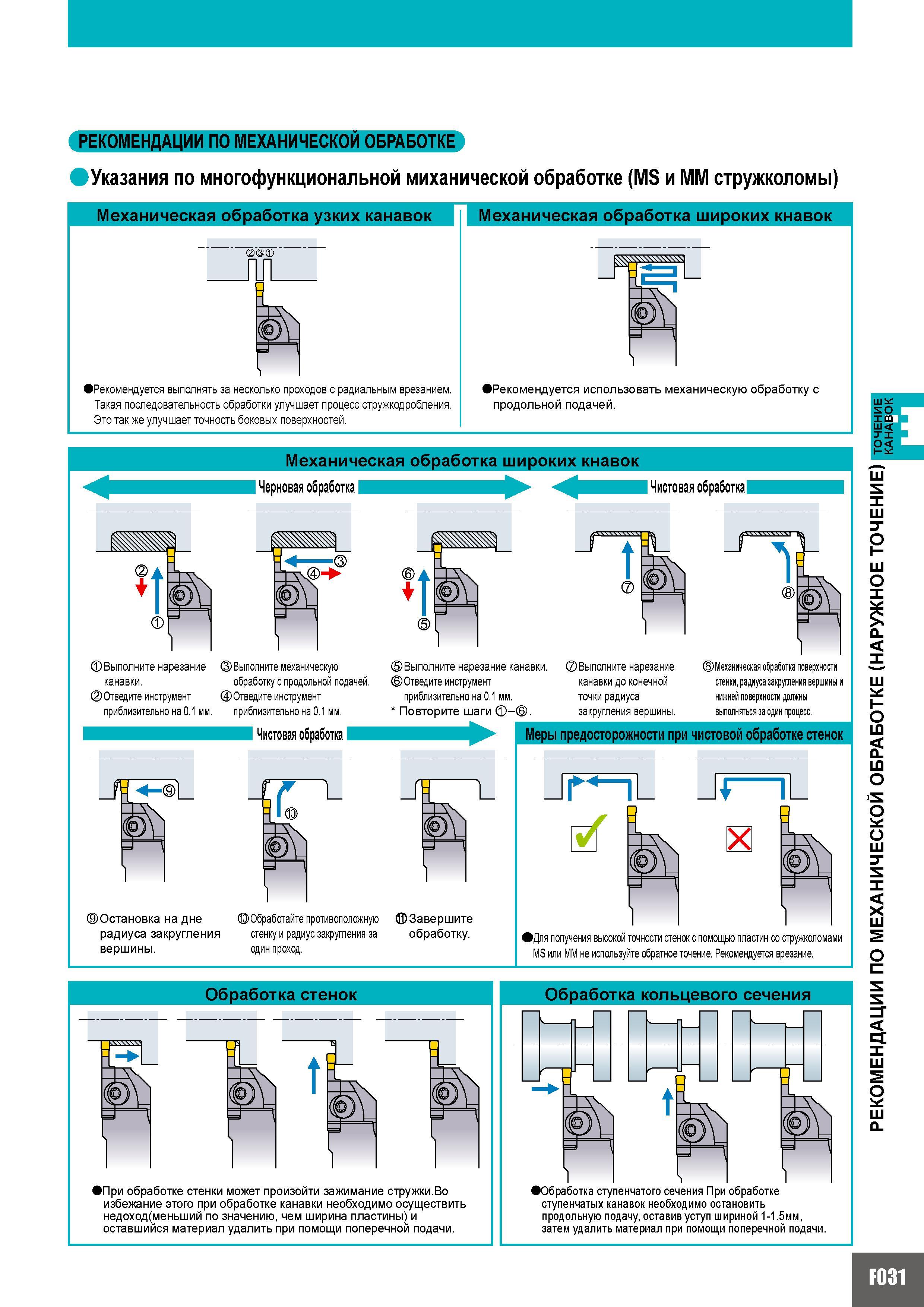

РЕКОМЕНДАЦИИ ПО МЕХАНИЧЕСКОЙ ОБРАБОТКЕ Указания по многофункциональной миханической обработке (MS и MM стружколомы) Механическая обработка узких канавок Рекомендуется выполнять за несколько проходов с радиальным врезанием. Такая последовательность обработки улучшает процесс стружкодробления. Это так же улучшает точность боковых поверхностей. Механическая обработка широких кнавок р Рекомендуется использ продольной подачей. ю) L эханическую обработку с овать Механическая обработка широких кнавок Черновая обработка Чистовая обработка Выполните нарезание канавки. Отведите инструмент приблизительно на 0.1 мм. Выполните механическую обработку с продольной подачей. Отведите инструмент приблизительно на 0.1 мм. Выполните нарезание канавки. Отведите инструмент приблизительно на 0.1 мм. Повторите шаги - Выполните нарезание канавки до конечной точки радиуса закругления вершины. Механическая обработка поверхности стенки радиуса закругления вершины и нижней поверхности должны выполняться за один процесс. Обработка стенок При обработке стенки может произойти зажимание стружки.Во избежание этого при обработке канавки необходимо осуществить недоход(меньший по значению чем ширина пластины) и оставшийся материал удалить при помощи поперечной подачи. Обработка кольцевого сечения 1 1 Обработка ступенчатого сечения При обработке ступенчатых канавок необходимо остановить продольную подачу оставив уступ шириной 1-1.5мм затем удалить материал при помощи поперечной подачи. F031 РЕКОМЕНДАЦИИ ПО МЕХАНИЧЕСКОЙ ОБРАБОТКЕ (НАРУЖНОЕ ТОЧЕНИЕ) ТОЧЕНИЕ AUADAI
