344 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F032

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F032 0344 Lab2u

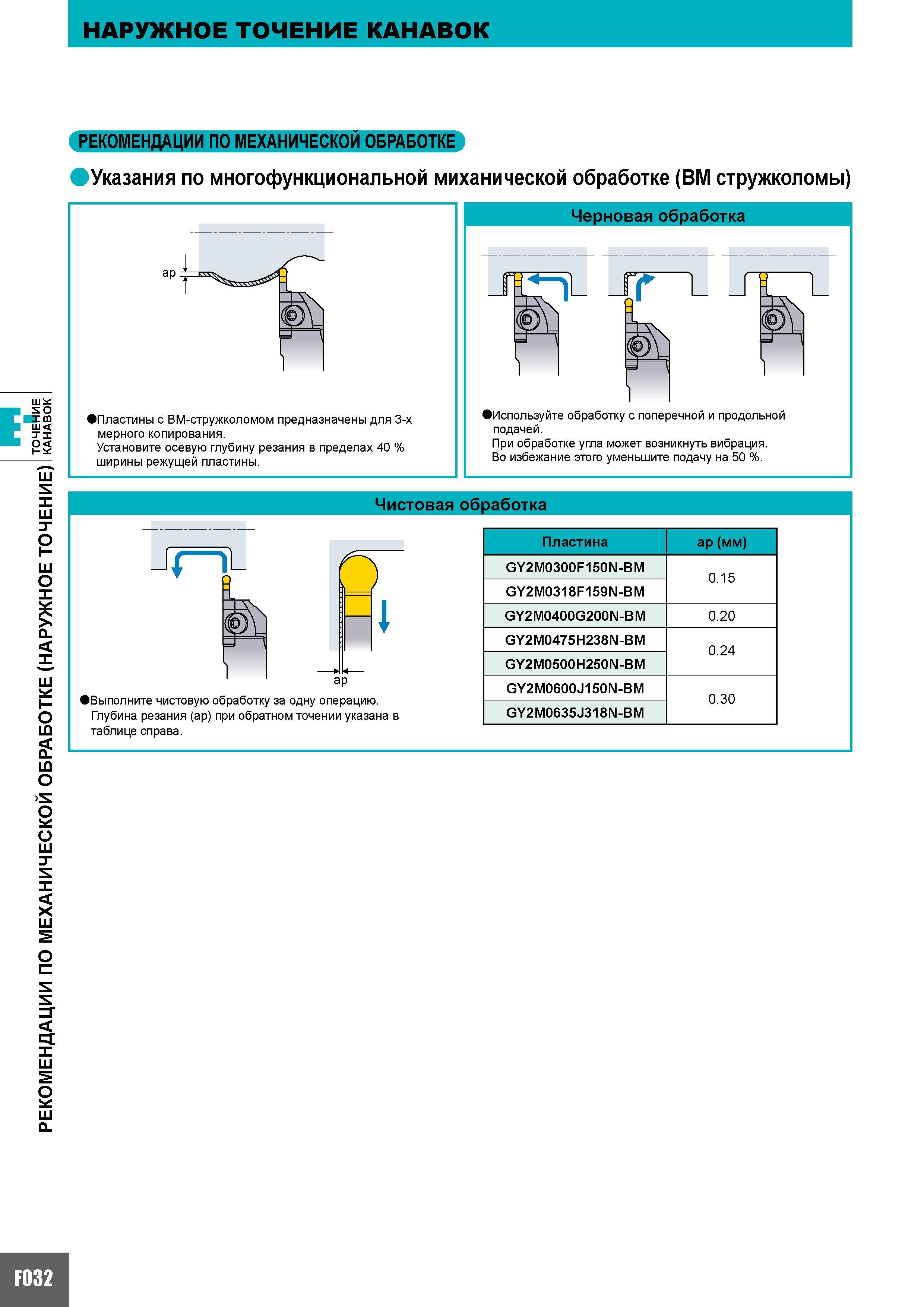

НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК РЕКОМЕНДАЦИИ ПО МЕХАНИЧЕСКОЙ ОБРАБОТКЕ Указания по многофункциональной миханической обработке (BM стружколомы) Пластины с ВМ-стружколомом предназначены для 3-х мерного копирования. Установите осевую глубину резания в пределах 40 ширины режущей пластины. Черновая обработка ГГ- JfL J Используйте обработку с поперечной и продольной подачей. При обработке угла может возникнуть вибрация. Во избежание этого уменьшите подачу на 50 %. Чистовая обработка ар Выполните чистовую обработку за одну операцию. Глубина резания (ар) при обратном точении указана в таблице справа. Пластина ap (мм) GY2M0300F150N-BM 0.15 GY2M0318F159N-BM GY2M0400G200N-BM 0.20 GY2M0475H238N-BM 0.24 GY2M0500H250N-BM GY2M0600J150N-BM 0.30 GY2M0635J318N-BM F032
