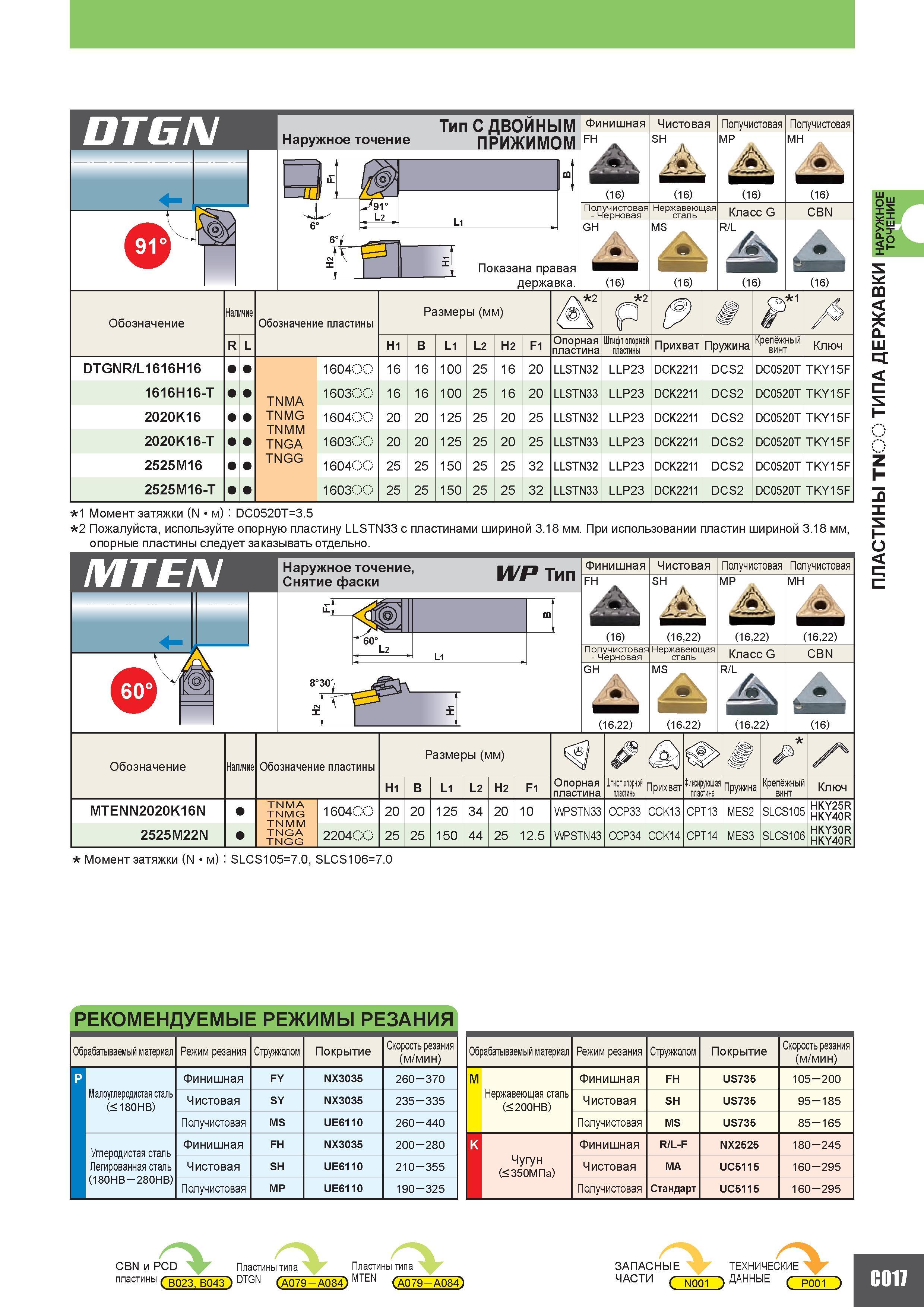

DTGN Наружное точение Тип С ДВОЙНЫМ ПРИЖИМОМ Показана правая державка Финишная FH (16) Получистовая - Черновая GH Чистовая SH тШт (16) Нержавеющая сталь MS Получистовая МР (16) Класс G (16) Получистовая мн (16) CBN Обозначение Наличие Обозначение пластины Размеры (мм) Д2 2 ё 1 А R L H1 B L1 L2 H2 F1 Опорная пластина Штифт опорной пластины Прихват Пружина Крепёжный винт Ключ DTGNR L1616H16 160400 16 16 100 25 16 20 LLSTN32 LLP23 DCK2211 DCS2 DC0520T TKY15F 1616H16-T TNMA 160300 16 16 100 25 16 20 LLSTN33 LLP23 DCK2211 DCS2 DC0520T TKY15F 2020K16 TNMG TNMM TNGA 160400 20 20 125 25 20 25 LLSTN32 LLP23 DCK2211 DCS2 DC0520T TKY15F 2020K16-T 160300 20 20 125 25 20 25 LLSTN33 LLP23 DCK2211 DCS2 DC0520T TKY15F 2525M16 TNGG 160400 25 25 150 25 25 32 LLSTN32 LLP23 DCK2211 DCS2 DC0520T TKY15F 2525M16-T 160300 25 25 150 25 25 32 LLSTN33 LLP23 DCK2211 DCS2 DC0520T TKY15F 1 Момент затяжки (N/м) DC0520T3.5 2 Пожалуйста используйте опорную пластину LLSTN33 с пластинами шириной 3.18 мм. При использовании пластин шириной 3.18 мм опорные пластины следует заказывать отдельно. MTEN Наружное точение Снятие фаски WP Тип 1 1 V L2 L1 830 Финишная FH (16) Получистовая - Черновая GH (1622) Чистовая SH А Нержавеющая сталь MS (1622) Получистовая МР Класс G R L (1622) Получистовая мн CBN Обозначение Наличие Обозначение пластины Размеры (мм) Z4 H1 B L1 L2 H2 F1 Опорная пластина Штифт опорной пластины Прихват Фиксирующая пластина Пружина Крепёжный винт Ключ MTENN2020K16N TNMA TNMG TNMM TNGA TNGG 160400 20 20 125 34 20 10 WPSTN33 CCP33 CCK13 CPT13 MES2 SLCS105 HKY25R HKY40R 2525M22N 220400 25 25 150 44 25 12.5 WPSTN43 CCP34 CCK14 CPT14 MES3 SLCS106 HKY30R HKY40R Момент затяжки (N/м) SLCS1057.0 SLCS1067.0 РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Малоуглеродистая сталь ( 180HB) Углеродистая сталь Легированная сталь (180HB - 280HB) Режим резания Стружколом Покрытие Скорость резания (м/мин) Финишная FY NX3035 260 -370 Чистовая SY NX3035 235 -335 Получистовая MS UE6110 260 -440 Финишная FH NX3035 200 -280 Чистовая SH UE6110 210-355 Получистовая MP UE6110 190 -325 Обрабатываемый материал Режим резания Стружколом Покрытие Скорость резания (м/мин) M Финишная FH US735 105 -200 Нержавеющая сталь ( 200HB) Чистовая SH US735 95 -185 Получистовая MS US735 85 -165 K Финишная R L-F NX2525 180 -245 Чугун ( 350МПа) Чистовая MA UC5115 160 -295 Получистовая Стандарт UC5115 160 -295 CBN и PCD Пластины типа ппастины ( B023 B043 DTGN (A079 - A084) Пластины типа MTEN CA079 - A084) ЗАПАСНЫЕ ЧАСТИ Q N001 ТЕХНИЧЕСКИЕ - ДАННЫЕ Г-
