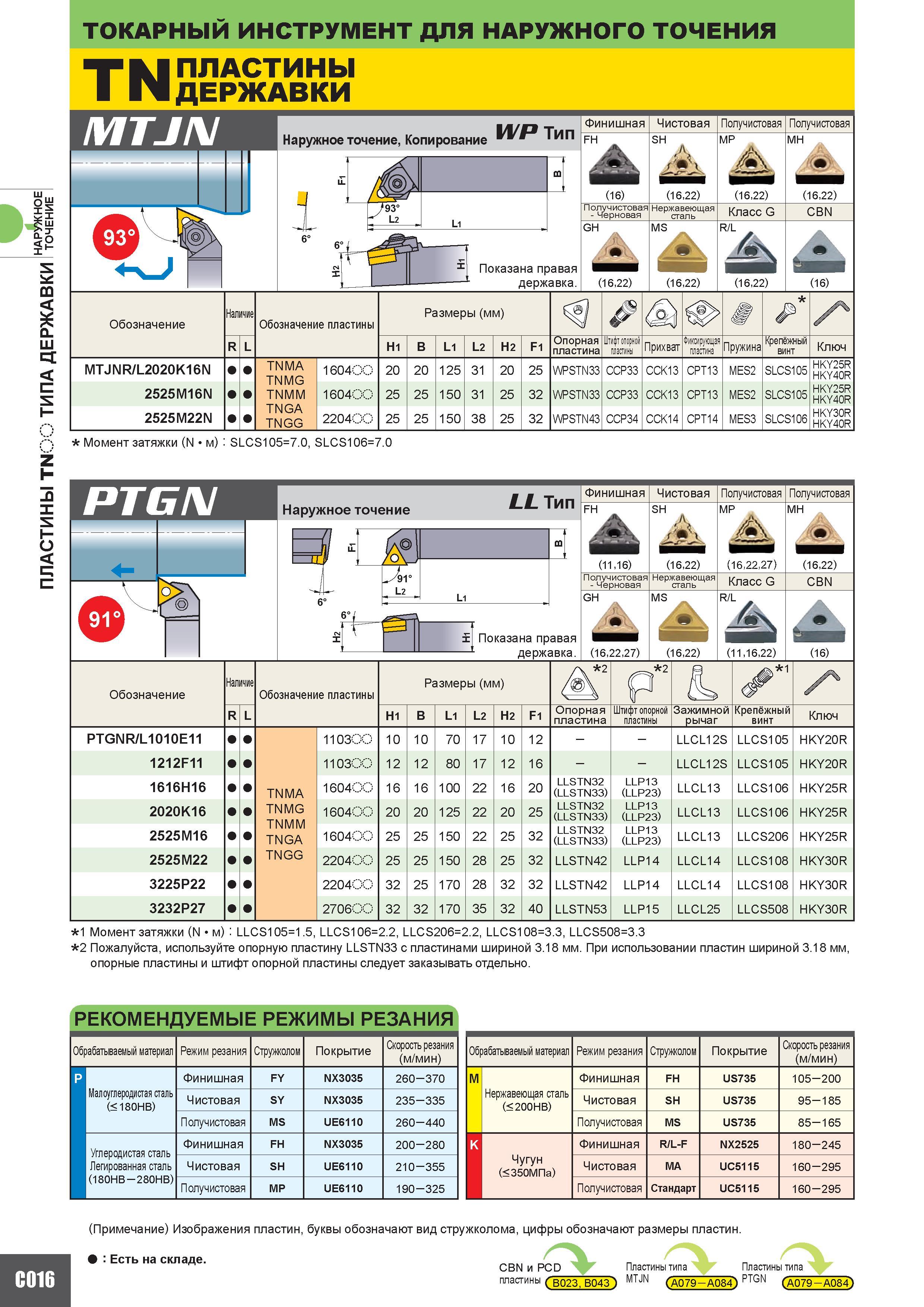

ПЛАСТИНЫ TN ТИПА ДЕРЖАВКИ ТОЧЕНИЕ ТОКАРНЫЙ ИНСТРУМЕНТ ДЛЯ НАРУЖНОГО ТОЧЕНИЯ ТМ ПЛАСТИНЫ ДЕРЖАВКИ MTJN Наружное точение Копирование WP Тип О m 1 hz L2 L1 6 r x X Показана правая Финишная FH Получистовая - Черновая GH Чистовая SH Нержавеющая сталь MS Получистовая МР (1622) Класс G R L Получистовая мн (1622) CBN Обозначение Наличие Обозначение пластины Размеры (мм) а У4 R L H1 B L1 L2 H2 F1 Опорная пластина Штифт опорной пластины Прихват Фиксирующая пластина Пружина Крепёжный винт Ключ MTJNR L2020K16N TNMA TNMG TNMM TNGA TNGG 160400 20 20 125 31 20 25 WPSTN33 CCP33 CCK13 CPT13 MES2 SLCS105 HKY25R HKY40R 2525M16N 160400 25 25 150 31 25 32 WPSTN33 CCP33 CCK13 CPT13 MES2 SLCS105 HKY25R HKY40R 2525M22N 220400 25 25 150 38 25 32 WPSTN43 CCP34 CCK14 CPT14 MES3 SLCS106 HKY30R HKY40R Момент затяжки (N/м) SLCS1057.0 SLCS1067.0 PTGN Наружное точение LL Тип 91 L2 У 6 61 3 xj Показана правая державка. Финишная FH (1116) Получистовая - Черновая GH (162227) Чистовая SH (1622) Нержавеющая сталь MS (1622) Получистовая МР (162227) Класс G А jb (111622) Получистовая мн (1622) CBN Обозначение Наличие Обозначение пластины Размеры (мм) А 2 2 R L H1 B L1 L2 H2 F1 Опорная пластина Штифт опорной пластины Зажимной рычаг Крепёжный винт Ключ PTGNR L1010E11 110300 10 10 70 17 10 12 LLCL12S LLCS105 HKY20R 1212F11 110300 12 12 80 17 12 16 LLCL12S LLCS105 HKY20R 1616H16 TNMA 160400 16 16 100 22 16 20 LLSTN32 (LLSTN33) LLP13 (LLP23) LLCL13 LLCS106 HKY25R 2020K16 TNMG TNMM TNGA 160400 20 20 125 22 20 25 LLSTN32 (LLSTN33) LLP13 (LLP23) LLCL13 LLCS106 HKY25R 2525M16 160400 25 25 150 22 25 32 LLSTN32 (LLSTN33) LLP13 (LLP23) LLCL13 LLCS206 HKY25R 2525M22 TNGG 220400 25 25 150 28 25 32 LLSTN42 LLP14 LLCL14 LLCS108 HKY30R 3225P22 220400 32 25 170 28 32 32 LLSTN42 LLP14 LLCL14 LLCS108 HKY30R 3232P27 270600 32 32 170 35 32 40 LLSTN53 LLP15 LLCL25 LLCS508 HKY30R 1 Момент затяжки (N/м) LLCS1051.5 LLCS1062.2 LLCS2062.2 LLCS1083.3 LLCS5083.3 2 Пожалуйста используйте опорную пластину LLSTN33 с пластинами шириной 3.18 мм. При использовании пластин шириной 3.18 мм опорные пластины и штифт опорной пластины следует заказывать отдельно. Ч. Е О Е и Е г-г Е 11 1 Е 5 И К И Обрабатываемый материал Режим резания Стружколом Покрытие Скорость резания (м/мин) р Малоуглеродистая сталь ( 180HB) Финишная FY NX3035 260-370 Чистовая SY NX3035 235-335 Получистовая MS UE6110 260-440 Углеродистая сталь Легированная сталь (180HB - 280HB) Финишная FH NX3035 200-280 Чистовая SH UE6110 210-355 Получистовая MP UE6110 190 -325 Обрабатываемый материал Режим резания Стружколом Покрытие Скорость резания (м/мин) M Финишная FH US735 105-200 Нержавеющая сталь ( 200HB) Чистовая SH US735 95-185 Получистовая MS US735 85 -165 K Финишная R L-F NX2525 180-245 Чугун ( 350МПа) Чистовая MA UC5115 160 -295 Получистовая Стандарт UC5115 160 -295 (Примечание) Изображения пластин буквы обозначают вид стружколома цифры обозначают размеры пластин. C016 Есть на складе. CBN и PCD Пластины типа Пластины типа ппастины ( B023 B043) MTJN (A079-A084) PTGN (A079-AQ84)
