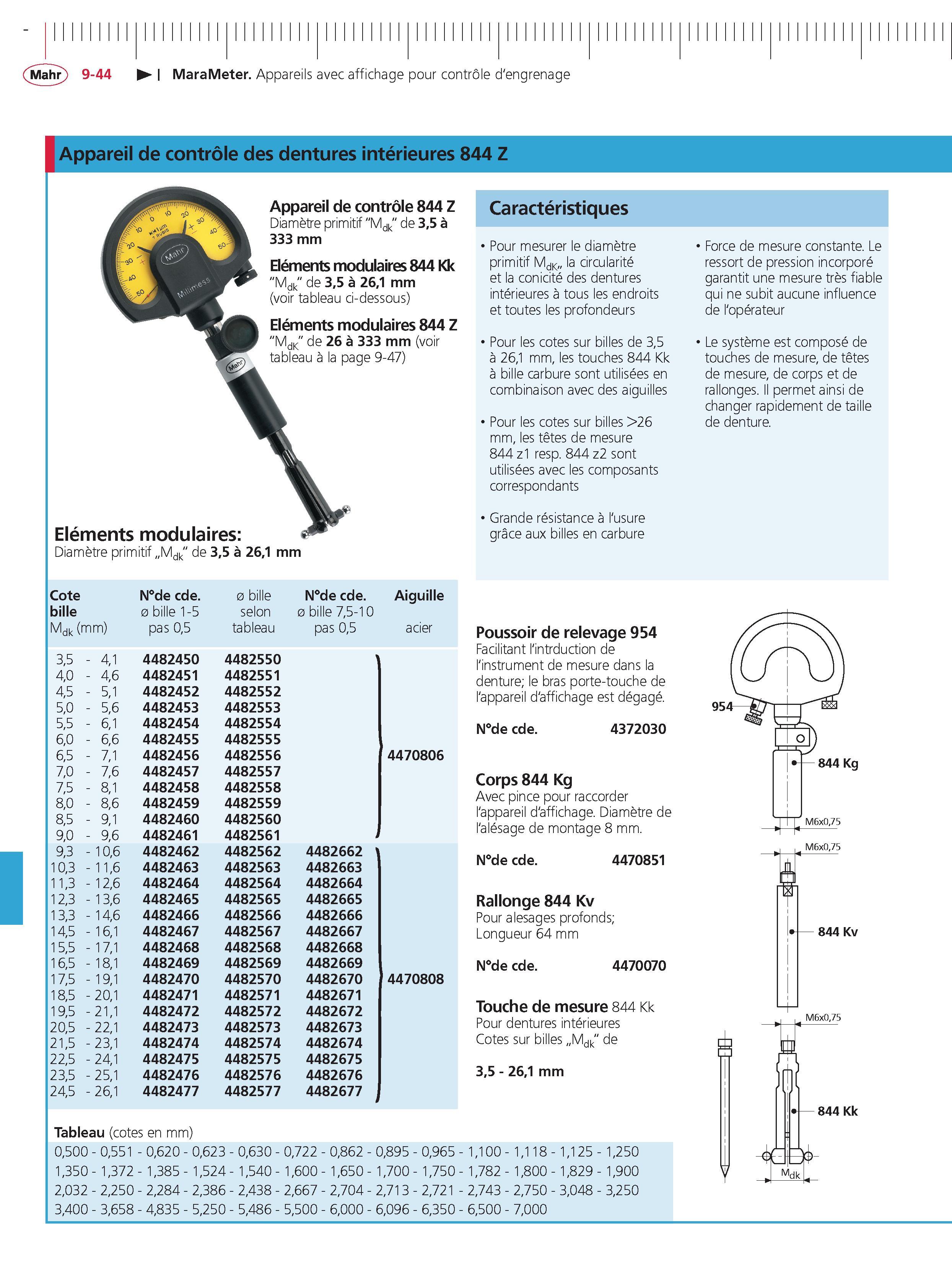

MaraMeter. Appareils avec affichage pour controle d'engrenage Appareil de controle des dentures interieures 844 Z Elements modulaires: Diametre primitif Mdk" de 35 a 261 mm Cote Nde cde. 0 bille Nde cde. Aiguille bille 0 bille 1-5 selon 0 bille 75-10 Mdk (mm) pas 05 tableau pas 05 acier 35 - 41 4482450 4482550 40 - 46 4482451 4482551 45 - 51 4482452 4482552 50 - 56 4482453 4482553 55 - 61 4482454 4482554 60 - 66 4482455 4482555 65 - 71 4482456 4482556 4470806 70 - 76 4482457 4482557 75 - 81 4482458 4482558 80 - 86 4482459 4482559 85 - 91 4482460 4482560 90 - 96 4482461 4482561 93 - 106 4482462 4482562 4482662 1 03 - 1 1 6 4482463 4482563 4482663 1 1 3 - 1 26 4482464 4482564 4482664 1 23 - 1 36 4482465 4482565 4482665 1 33 - 146 4482466 4482566 4482666 145 - 161 4482467 4482567 4482667 1 55 - 171 4482468 4482568 4482668 165 - 181 4482469 4482569 4482669 175 - 191 4482470 4482570 4482670 4470808 185 - 201 4482471 4482571 4482671 195 - 211 4482472 4482572 4482672 205 - 221 4482473 4482573 4482673 215 - 231 4482474 4482574 4482674 225 - 241 4482475 4482575 4482675 235 - 251 4482476 4482576 4482676 245 - 261 4482477 4482577 4482677 Tableau (cotes en mm) Appareil de controle 844 Z Diametre primitif "Mdk" de 35 a 333 mm Elements modulaires 844 Kk "Mdk" de 35 a 261 mm (voir tableau ci-dessous) Elements modulaires 844 Z v ldK" de 26 a 333 mm (voir tableau a la page 9-47) Caracteristiques Pour mesurer le diametre primitif MdK la circularite et la conicite des dentures interieures a tous les endroits et toutes les profondeurs Pour les cotes sur billes de 35 a 261 mm les touches 844 Kk a bille carbure sont utilisees en combinaison avec des aiguilles Pour les cotes sur billes 26 mm les tetes de mesure 844 z1 resp. 844 z2 sont utilisees avec les composants correspondants Grande resistance a l'usure grace aux billes en carbure Force de mesure constante. Le ressort de pression incorpore garantit une mesure tres fiable qui ne subit aucune influence de l'operateur Le systeme est compose de touches de mesure de tetes de mesure de corps et de rallonges. Il permet ainsi de changer rapidement de taille de denture. Poussoir de relevage 954 Facilitant l'intrduction de l'instrument de mesure dans la denture; le bras porte-touche de l'appareil d'affichage est degage. Nde cde. 4372030 Corps 844 Kg Avec pince pour raccorder l'appareil d'affichage. Diametre de l'alesage de montage 8 mm. Nde cde. 4470851 Rallonge 844 Kv Pour alesages profonds; Longueur 64 mm Nde cde. 4470070 Touche de mesure 844 Kk Pour dentures interieures Cotes sur billes Mdk" de 35 - 261 mm 0500 0551 0620 0623 - 0630 - 0722 0862 - 0895 0965 1100 1118 - 1125 1250 1350 1372 1385 1524 1540 1600 1650 1700 1750 1782 1800 - 1829 1900 2032 2250 2284 2386 - 2438 - 2667 2704 2713 2721 2743 2750 - 3048 - 3250 3400 3658 4835 5250 - 5486 - 5500 6000 6096 6350 6500 7000
