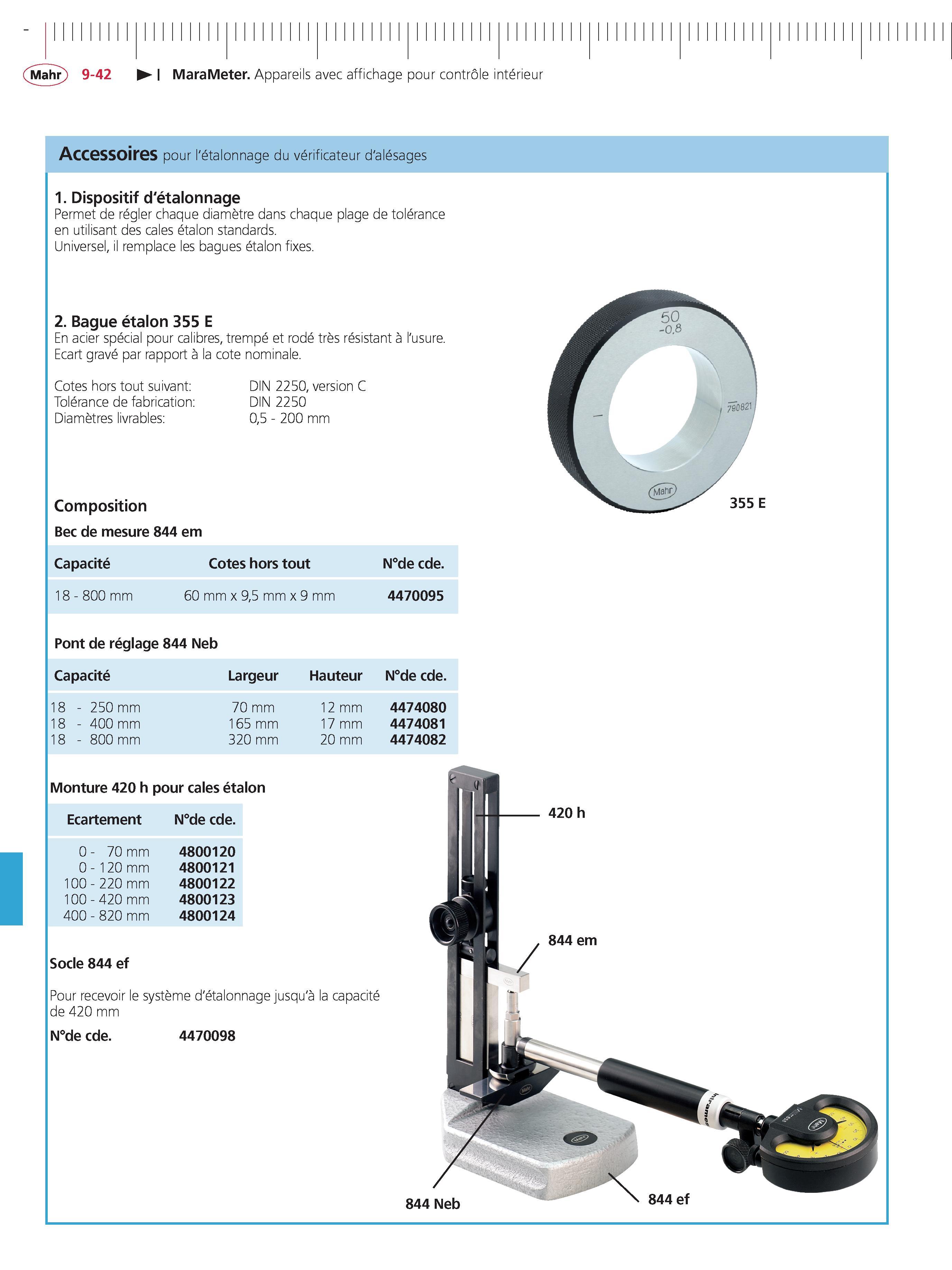

MaraMeter. Appareils avec affichage pour controle interieur Accessoires pour l'etalonnage du verificateur d'alesages 1. Dispositif d'etalonnage Permet de regler chaque diametre dans chaque plage de tolerance en utilisant des cales etalon standards. Universel il remplace les bagues etalon fixes. 2. Bague etalon 355 E En acier special pour calibres trempe et rode tres resistant a l'usure. Ecart grave par rapport a la cote nominale. Cotes hors tout suivant: Tolerance de fabrication: Diametres livrables: Composition bec de mesure 844 em DIN 2250 version C DIN 2250 05 - 200 mm Capacite Cotes hors tout nde cde. 18 - 800 mm 60 mm x 95 mm x 9 mm 4470095 Pont de reglage 844 neb Capacite Largeur Hauteur nde cde. 18 - 250 mm 70 mm 12 mm 4474080 18 - 400 mm 165 mm 17 mm 4474081 18 - 800 mm 320 mm 20 mm 4474082 Monture 420 h pour cales etalon (r ecartement nde cde. 0 - 70 mm 4800120 0 - 120 mm 4800121 100 - 220 mm 4800122 100 - 420 mm 4800123 400 - 820 mm 4800124 socle 844 ef Pour recevoir le systeme d'etalonnage jusqu'a la capacite de 420 mm Nde cde. 4470098 420 h 844 neb 844 ef
