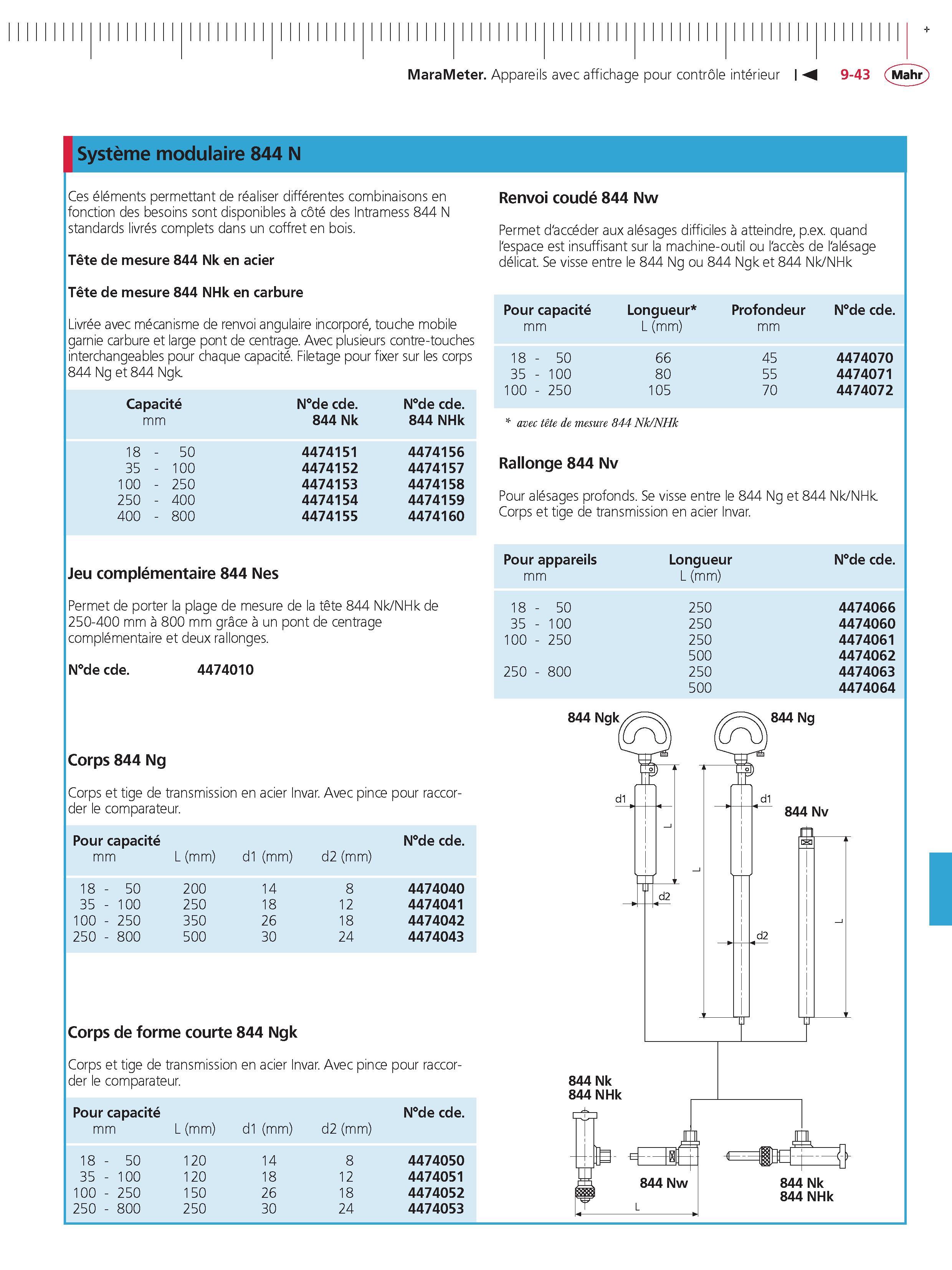

MaraMeter. Appareils avec affichage pour controle interieur Systeme modulaire 844 n Ces elements permettant de realiser differentes combinaisons en fonction des besoins sont disponibles a cote des Intramess 844 N standards livres complets dans un coffret en bois. Tete de mesure 844 nk en acier Tete de mesure 844 nHk en carbure Livree avec mecanisme de renvoi angulaire incorpore touche mobile garnie carbure et large pont de centrage. Avec plusieurs contre-touches interchangeables pour chaque capacite. Filetage pour fixer sur les corps 844 Ng et 844 Ngk Capacite nde cde. nde cde. mm 844 nk 844 nHk 18 - 50 4474151 4474156 35 - 100 4474152 4474157 100 - 250 4474153 4474158 250 - 400 4474154 4474159 400 - 800 4474155 4474160 Jeu complementaire 844 nes Permet de porter la plage de mesure de la tete 844 Nk NHk de 250-400 mm a 800 mm grace a un pont de centrage complementaire et deux rallonges. nde cde. Corps 844 ng 4474010 Corps et tige de transmission en acier Invar. Avec pince pour raccorder le comparateur. Pour capacite nde cde. mm L (mm) d1 (mm) d2 (mm) 1 8 - 50 200 14 8 4474040 35 - 1 00 250 18 12 4474041 100 - 250 350 26 18 4474042 250 - 800 500 30 24 4474043 Corps de forme courte 844 ngk Corps et tige de transmission en acier Invar. Avec pince pour raccor- der le comparateur. Pour capacite nde cde. mm L (mm) d1 (mm) d2 (mm) 18 - 50 1 20 14 8 4474050 35 - 1 00 1 20 18 12 4474051 100 - 250 1 50 26 18 4474052 250 - 800 250 30 24 4474053 Renvoi coude 844 Nw Permet d'acceder aux alesages difficiles a atteindre p.ex. quand l'espace est insuffisant sur la machine-outil ou l'acces de l'alesage delicat. Se visse entre le 844 Ng ou 844 Ngk et 844 Nk NHk Pour capacite Longueur Profondeur nde cde. mm L (mm) mm 18 - 50 66 45 4474070 35 - 100 80 55 4474071 100 - 250 1 05 70 4474072 avec tete de mesure 844 Nk NHk Rallonge 844 Nv Pour alesages profonds. Se visse entre le 844 Ng et 844 Nk NHk Corps et tige de transmission en acier Invar. Pour appareils Longueur nde cde. mm L (mm) 18 - 50 250 4474066 35 - 1 00 250 4474060 100 - 250 250 4474061 500 4474062 250 - 800 250 4474063 500 4474064 844 Ngk 844 Ng 844 Nk 844 NHk +
