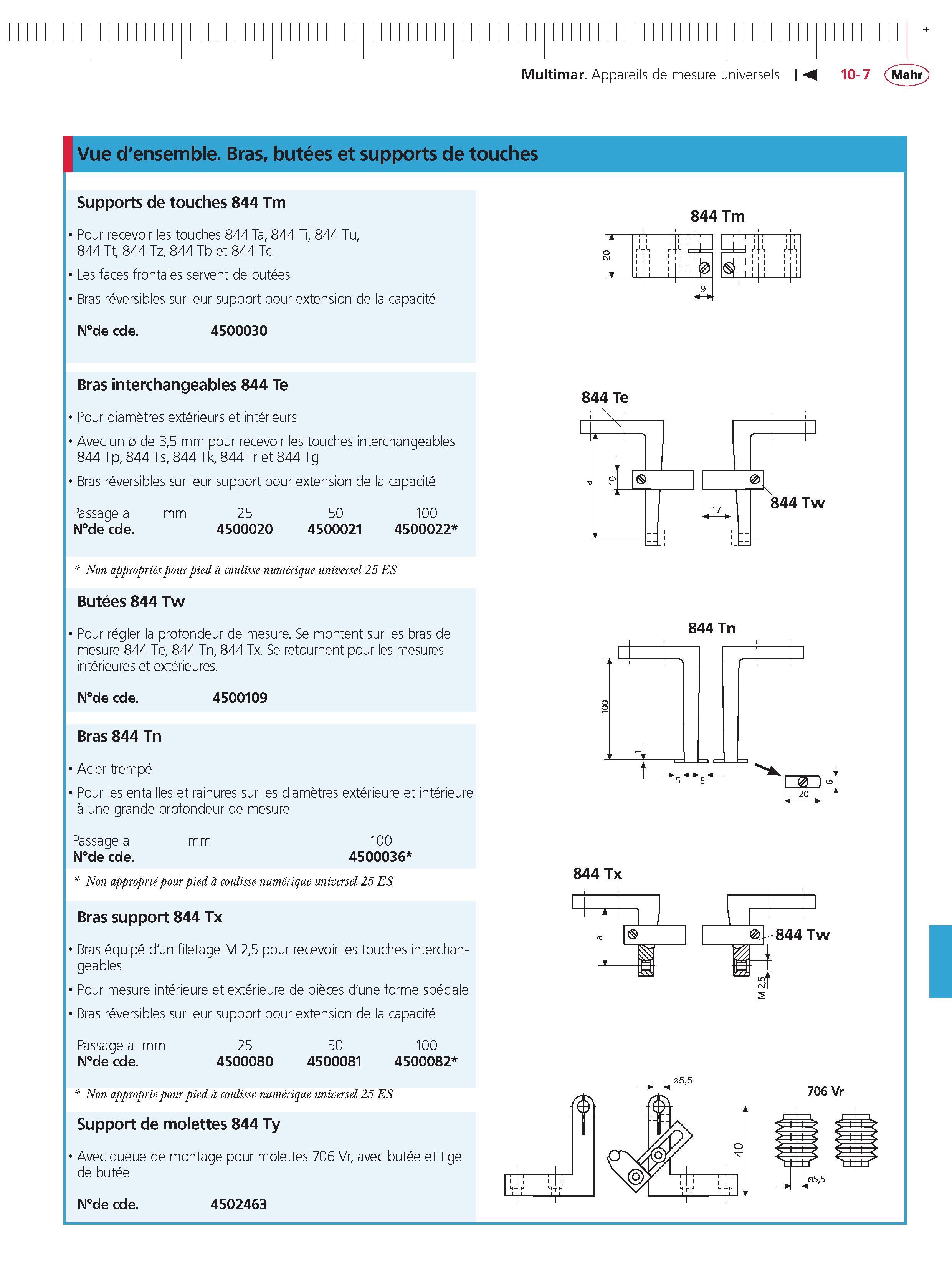

Multimar. Appareils de mesure universels Vue d'ensemble. Bras butees et supports de touches Supports de touches 844 Tm Pour recevoir les touches 844 Ta 844 Ti 844 Tu 844 Tt 844 Tz 844 Tb et 844 Tc Les faces frontales servent de butees Bras reversibles sur leur support pour extension de la capacite Nde cde. 4500030 844 Tm ill ill. i- 1 Ud S bras interchangeables 844 Te Pour diametres exterieurs et interieurs Avec un 0 de 35 mm pour recevoir les touches interchangeables 844 Tp 844 Ts 844 Tk 844 Tr et 844 Tg Bras reversibles sur leur support pour extension de la capacite mm Passage a Nde cde. 25 4500020 50 4500021 100 4500022 Non appropries pour pied a coulisse numerique universel 25 ES butees 844 Tw Pour regler la profondeur de mesure. Se montent sur les bras de mesure 844 Te 844 Tn 844 Tx. Se retournent pour les mesures interieures et exterieures. Nde cde. bras 844 Tn Acier trempe Pour les entailles et rainures sur les diametres exterieure et interieure a une grande profondeur de mesure Passage a Nde cde. mm 100 4500036 Non approprie pour pied a coulisse numerique universel 25 ES bras support 844 Tx Bras equipe d'un filetage M 25 pour recevoir les touches interchangeables Pour mesure interieure et exterieure de pieces d'une forme speciale Bras reversibles sur leur support pour extension de la capacite Passage a mm Nde cde. 25 4500080 50 4500081 100 4500082 Non approprie pour pied a coulisse numerique universel 25 ES 844 Te 844 Tn 844 Tx I 844 Tw 706 Vr 055
