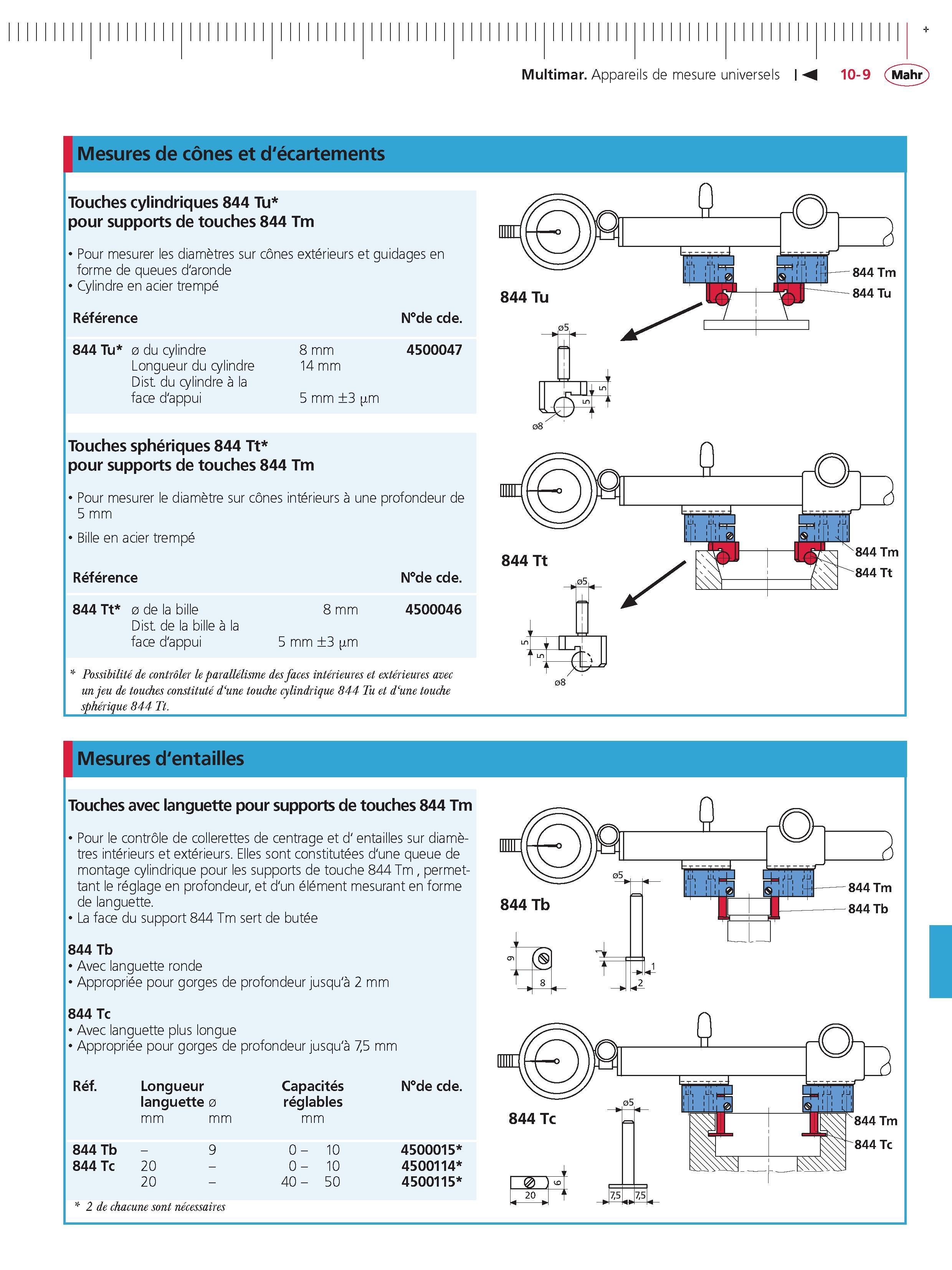

Multimar. Appareils de mesure universels Mesures de cones et d'ecartements Touches cylindriques 844 Tu pour supports de touches 844 Tm Pour mesurer les diametres sur cones exterieurs et guidages en forme de queues d'aronde Cylindre en acier trempe Reference Nde cde. 844 Tu 0 du cylindre 8 mm 4500047 Longueur du cylindre 14 mm Dist. du cylindre a la face d'appui 5 mm 3 m Possibilite de controler le parallelisme des faces interieures et exterieures avec un jeu de touches constitute dune touche cylindrique 844 Tu et dune touche spherique 844 Tt. + Mesures d'entailles Touches avec languette pour supports de touches 844 Tm Pour le controle de collerettes de centrage et d' entailles sur diametres interieurs et exterieurs. Elles sont constitutees d'une queue de montage cylindrique pour les supports de touche 844 Tm permettant le reglage en profondeur et d'un element mesurant en forme de languette. La face du support 844 Tm sert de butee 844 Tb Avec languette ronde Appropriee pour gorges de profondeur jusqu'a 2 mm 844 Tc Avec languette plus longue Appropriee pour gorges de profondeur jusqu'a 75 mm Ref. Longueur Capacites Nde cde. languette 0 reglables mm 844 Tb 9 0 - 10 4500015 844 Tc 20 0 - 10 4500114 20 40 - 50 4500115 2 de chacune sont necessaires
