278 Каталог MAHR 2011 Измерительный инструмент и приборы для линейно-угловых измерений Стр.10-4

Каталог MAHR 2011 Измерительный инструмент и приборы Стр. 10-4 0278 FRA Lab2u

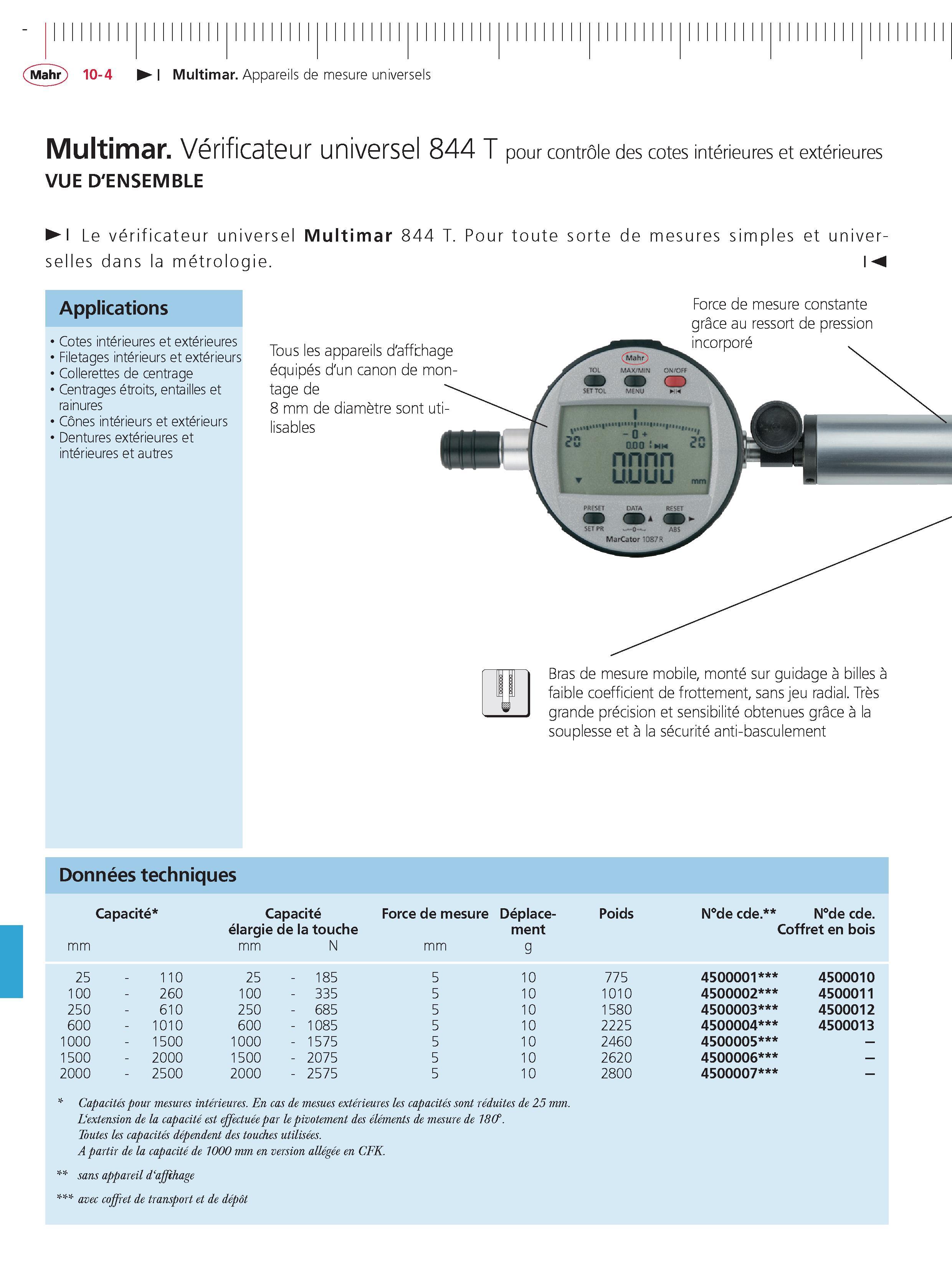

Multimar. Appareils de mesure universels Multimar. Verificateur universel 844 T pour controle des cotes interieures et exterieures vue D'ENSEMBLE I Le verificateur universel Multimar 844 T. Pour toute sorte de mesures simples et univer- selles dans la metrologie. Applications Cotes interieures et exterieures Filetages interieurs et exterieurs Collerettes de centrage Centrages etroits entailles et rainures Cones interieurs et exterieurs Dentures exterieures et interieures et autres Tous les appareils d'affchage equipes d'un canon de montage de 8 mm de diametre sont utilisables Force de mesure constante grace au ressort de pression incorpore Bras de mesure mobile monte sur guidage a billes a faible coefficient de frottement sans jeu radial. Tres grande precision et sensibilite obtenues grace a la souplesse et a la securite anti-basculement Donnees techniques Capacite Capacite Force de mesure Deplace- Poids Nde cde. Nde cde. elargie de la touche ment Coffret en bois mm N mm g 25 - 110 25 - 1 85 5 10 775 4500001 4500010 100 - 260 1 00 - 335 5 10 1 01 0 4500002 4500011 250 - 610 250 - 685 5 10 1580 4500003 4500012 600 - 1 01 0 600 - 1 085 5 10 2225 4500004 4500013 1000 - 1500 1 000 - 1575 5 10 2460 4500005 1500 - 2000 1 500 - 2075 5 10 2620 4500006 2000 - 2500 2000 - 2575 5 10 2800 4500007 Capacites pour mesures interieures. En cas de mesues exterieures les capacites sont reduites de 25 mm. Lextension de la capacite est effectuee par le pivotement des elements de mesure de 180. Toutes les capacites dependent des touches utilisees. A partir de la capacite de 1000 mm en version allegee en CFK. sans appareil d'affchage avec coffret de transport et de depot
