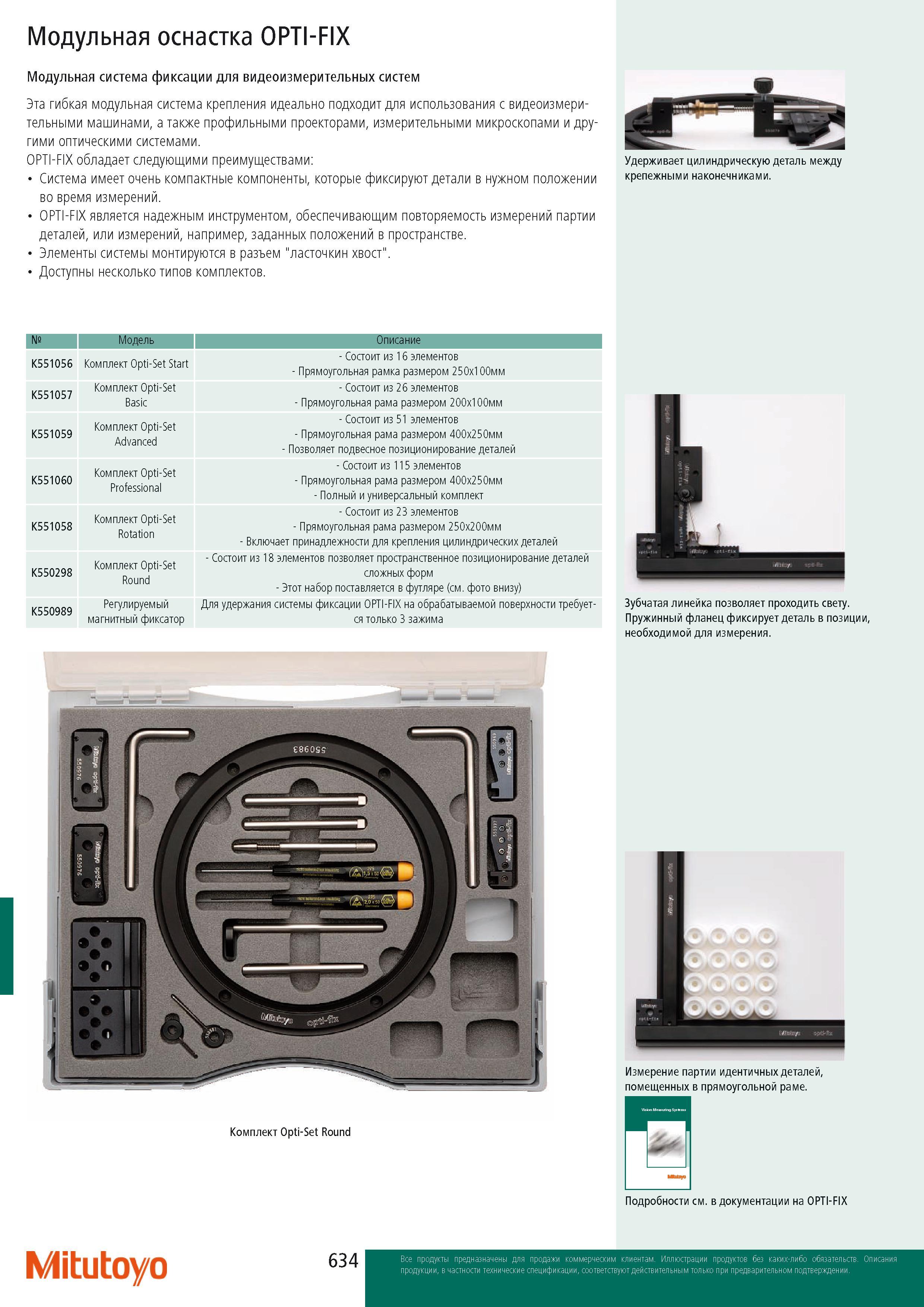

636 Каталог MITUTOYO 2014 Измерительный инструмент приборы оборудование Стр.634 |
|||||
Гибкая модульная система крепления Mitutoyo подходит для использования с видеоизмерительными машинами профильными проекторами измерительными микроскопами и другГибкая модульная система крепления Mitutoyo подходит для использования с видеоизмерительными машинами профильными проекторами измерительными микроскопами и другими оптическими системами OPTI-FIX обладает следующими преимуществами Система имеет очень компактные компоненты которые фиксируют детали в нужном положении во время измерений. OPTI-FIX является надежным инструментом обеспечивающим повторяемость измерений партии деталей или измерений например заданных положений в пространстве. Элементы системы монтируются в разъем "ласточкин хвост". Доступны несколько типов комплектов. Удерживает цилиндрическую деталь между крепежными наконечниками. Модель Описание K551056 Комплект Opti-Set Start - Состоит из 16 элементов - Прямоугольная рамка размером 250x1 00мм K551057 Комплект Opti-Set Basic - Состоит из 26 элементов - Прямоугольная рама размером 200x100мм K551059 Комплект Opti-Set Advanced - Состоит из 51 элементов - Прямоугольная рама размером 400x250мм - Позволяет подвесное позиционирование деталей K551060 Комплект Opti-Set Professional - Состоит из 115 элементов - Прямоугольная рама размером 400x250мм - Полный и универсальный комплект K551058 Комплект Opti-Set Rotation - Состоит из 23 элементов - Прямоугольная рама размером 250x200мм - Включает принадлежности для крепления цилиндрических деталей K550298 Комплект Opti-Set Round - Состоит из 18 элементов позволяет пространственное позиционирование деталей сложных форм - Этот набор поставляется в футляре (Смотри фото внизу) K550989 Регулируемый магнитный фиксатор Для удержания системы фиксации OPTI-FIX на обрабатываемой поверхности требуется только 3 зажима Зубчатая линейка позволяет проходить свету. Пружинный фланец фиксирует деталь в позиции необходимой для измерения. 1ЛВГЛ фДОх Подробности Смотри в документации на OPTI-FIX Mitutoyo Модульная оснастка OPTI-FIX Модульная система фиксации для видеоизмерительных систем Эта |
|||||
