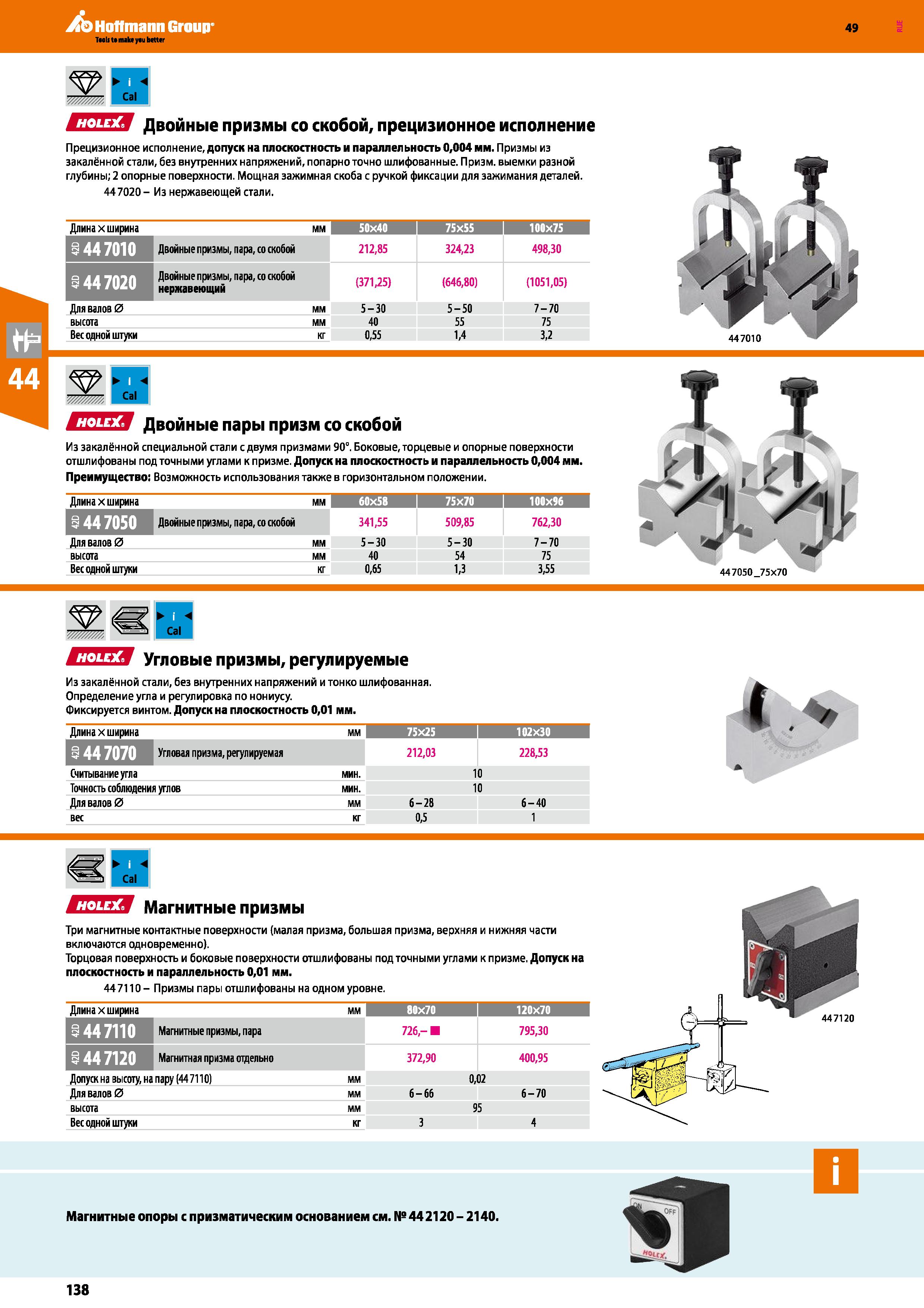

Двойные призмы со скобой Прецизионное исполнение, допуск на плоскостность и параллельность 0,004 мм Из закалённой стали

Двойные призмы со скобой Прецизионное исполнение, допуск на плоскостность и параллельность 0,004 мм Из закалённой стали

Двойные призмы со скобой Прецизионное исполнение, допуск на плоскостность и параллельность 0,004 мм Из закалённой стали _ без внутренних напряжений, попарно точно шлифованные. Призм, выемки разной глубины; 2 опорные поверхности. Мощная зажимная скоба с ручкой фиксации для зажимания деталей. 447020- Из нержавеющей стали. Длина х ширина мм 50x40 75x55 I 100x75 £ 44 7010 Двойные призмы, пара, со скобой 212,85 324,23 498,30 44 7020 Двойные призмы, пара, со скобой нержавеющий (371,25) (646,80) (1051,05) Для валов 0 мм 5-30 5-50 7-70 высота мм 40 55 75 Вес одной штуки кг 0,55 1,4 3,2 Cal I ЕЛЕЯ Двойные пары призм со скобой Из закалённой специальной стали с двумя призмами 90°. Боковые, торцевые и опорные поверхности отшлифованы под точными углами к призме. Допуск на плоскостность и параллельность 0,004 мм. Преимущество; Возможность использования также в горизонтальном положении. Длина х ширина мм 60x58 75x70 100x96 1 447050 Двойные призмы, пара, со скобой 341,55 509,85 762,30 Для валов 0 мм 5-30 5-30 7-70 высота мм 40 54 75 Вес одной штуки кг 0,65 1,3 3,55 447050 75X70 шш, Cal ШЛЕМ Угловые призмы, регулируемые Из закалённой стали, без внутренних напряжений и тонко шлифованная. Определение угла и регулировка по нониусу. Фиксируется винтом. Допуск на плоскостность 0,01 мм. Длина х ширина мм 75x25 1 102x30 Угловая призма, регулируемая 212,03 228,53 Считывание угла мин. 10 Точность соблюдения углов мин. 10 Для валов 0 мм 6-28 6-40 вес кг 0,5 1 ЕЛЕЯ Магнитные призмы Три магнитные контактные поверхности (малая призма, большая призма, верхняя и нижняя части включаются одновременно). Торцовая поверхность и боковые поверхности отшлифованы под точными углами к призме. Допуск на плоскостность и параллельность 0,01 мм. 447110 - Призмы пары отшлифованы на одном уровне. Длина х ширина мм 80x70 1 120X70 ( О ШМ Магнитные призмы, пара 726,- 795,30 О гГЦЦЯ Магнитная призма отдельно 372,90 400,95 Допуск на высоту, на пару (447110) мм 0,02 Для валов 0 мм 6-66 6-70 высота мм 95 Вес одной штуки кг 3 4 Магнитные опоры с призматическим основанием см. № 44 2120 - 2140. 138
