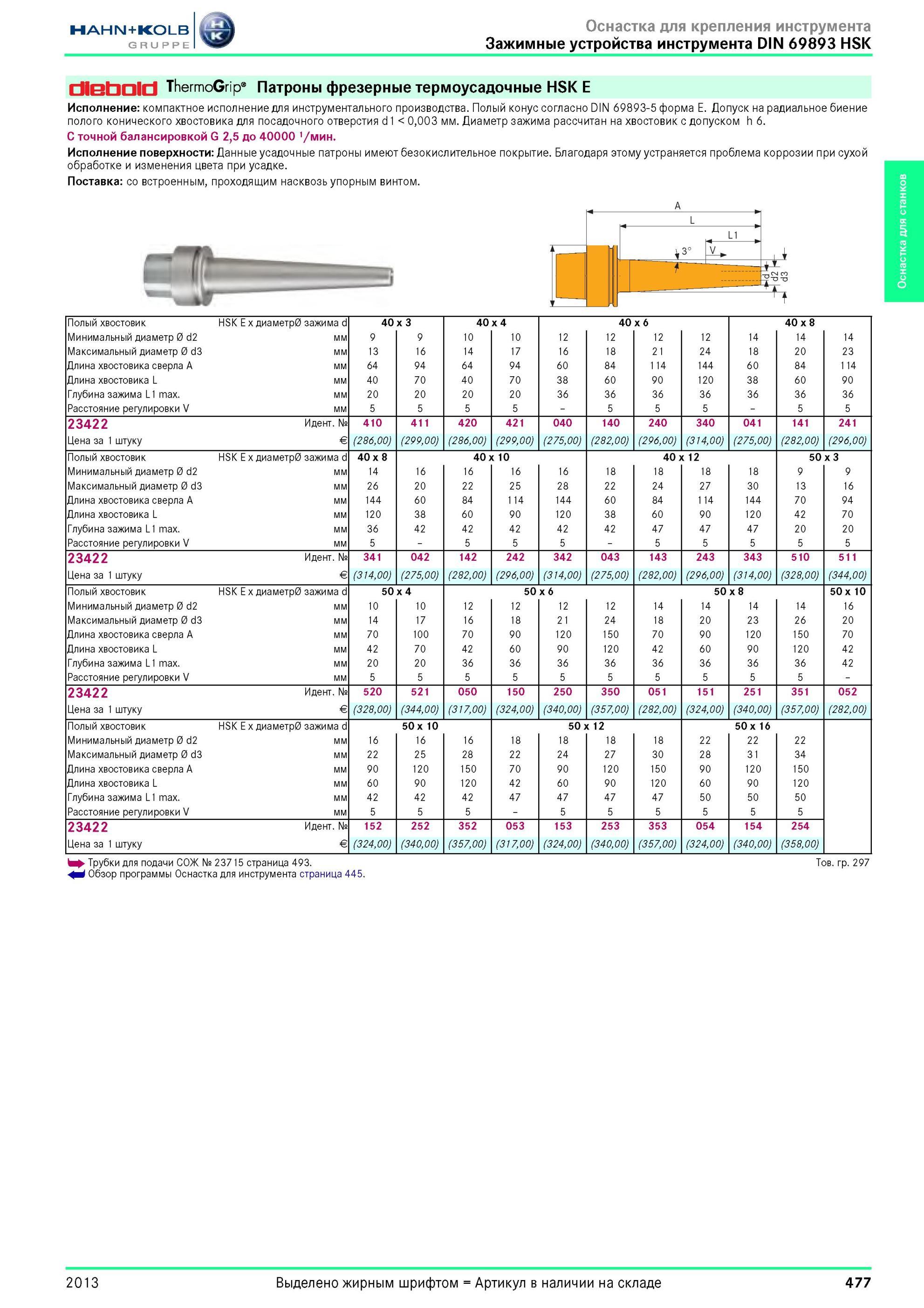

Зажимные устройства инструмента DIN 69893 HSK от Hahn Kolb ThermoGrip Патроны фрезерные термоусадочные HSK E Исполнение компактное исполнение для инструментального производства. Полый конус согласнo DIN 69893-5 форма E. Допуск на радиальное биение полого конического хвостовика для посадочного отверстия d1 0,003 мм. Диаметр зажима рассчитан на хвостовик с допуском h 6. С точной балансировкой G 2,5 до 40000 1/мин. Исполнение поверхности Данные усадочные патроны имеют безокислительное покрытие. Благодаря этому устраняется проблема коррозии при сухой обработке и изменения цвета при усадке. Поставка со встроенным, проходящим насквозь упорным винтом. A Полый хвостовик HSK E x диаметр0 зажима d 40x3 40x4 40 x 6 40 x 8 Минимальный диаметр 0 d2 мм 9 9 10 10 12 12 12 12 14 14 14 Максимальный диаметр 0 d3 мм 13 16 14 17 16 18 21 24 18 20 23 Длина хвостовика сверла A мм 64 94 64 94 60 84 114 144 60 84 114 Длина хвостовика L мм 40 70 40 70 38 60 90 120 38 60 90 Глубина зажима L1 max. мм 20 20 20 20 36 36 36 36 36 36 36 Расстояние регулировки V мм 5 5 5 5 5 5 5 5 5 23422 Идентификационный номер № 410 411 420 421 040 140 240 340 041 141 241 Цена за 1 штуку E (286,00) (299,00) (286,00) (299,00) (275,00) (282,00) (296,00) (314,00) (275,00) (282,00) (296,00) Полый хвостовик HSK E x диаметр0 зажима d 40 x 8 40x10 40 x 12 50x3 Минимальный диаметр 0 d2 мм 14 16 16 16 16 18 18 18 18 9 9 Максимальный диаметр 0 d3 мм 26 20 22 25 28 22 24 27 30 13 16 Длина хвостовика сверла A мм 144 60 84 114 144 60 84 114 144 70 94 Длина хвостовика L мм 120 38 60 90 120 38 60 90 120 42 70 Глубина зажима L1 max. мм 36 42 42 42 42 42 47 47 47 20 20 Расстояние регулировки V мм 5 5 5 5 5 5 5 5 5 23422 Идентификационный номер № 341 042 142 242 342 043 143 243 343 510 511 Цена за 1 штуку E (314,00) (275,00) (282,00) (296,00) (314,00) (275,00) (282,00) (296,00) (314,00) (328,00) (344,00) Полый хвостовик HSK E x диаметр0 зажима d 50x4 50 x 6 50 x 8 50 x 10 Минимальный диаметр 0 d2 мм 10 10 12 12 12 12 14 14 14 14 16 Максимальный диаметр 0 d3 мм 14 17 16 18 21 24 18 20 23 26 20 Длина хвостовика сверла A мм 70 100 70 90 120 150 70 90 120 150 70 Длина хвостовика L мм 42 70 42 60 90 120 42 60 90 120 42 Глубина зажима L1 max. мм 20 20 36 36 36 36 36 36 36 36 42 Расстояние регулировки V мм 5 5 5 5 5 5 5 5 5 5 23422 Идентификационный номер № 520 521 050 150 250 350 051 151 251 351 052 Цена за 1 штуку E (328,00) (344,00) (317,00) (324,00) (340,00) (357,00) (282,00) (324,00) (340,00) (357,00) (282,00) Полый хвостовик HSK E x диаметр0 зажима d 50 x 10 50 x 12 50 x 16 Минимальный диаметр 0 d2 мм 16 16 16 18 18 18 18 22 22 22 Максимальный диаметр 0 d3 мм 22 25 28 22 24 27 30 28 31 34 Длина хвостовика сверла A мм 90 120 150 70 90 120 150 90 120 150 Длина хвостовика L мм 60 90 120 42 60 90 120 60 90 120 Глубина зажима L1 max. мм 42 42 42 47 47 47 47 50 50 50 Расстояние регулировки V мм 5 5 5 5 5 5 5 5 5 23422 Идентификационный номер № 152 252 352 053 153 253 353 054 154 254 Цена за 1 штуку E (324,00) (340,00) (357,00) (317,00) (324,00) (340,00) (357,00) (324,00) (340,00) (358,00) Трубки для подачи СОЖ № 23715 страница 493. Товарная группа 297 i Обзор программы Оснастка для инструмента страница 445. 2013 477 Оснастка для станков
