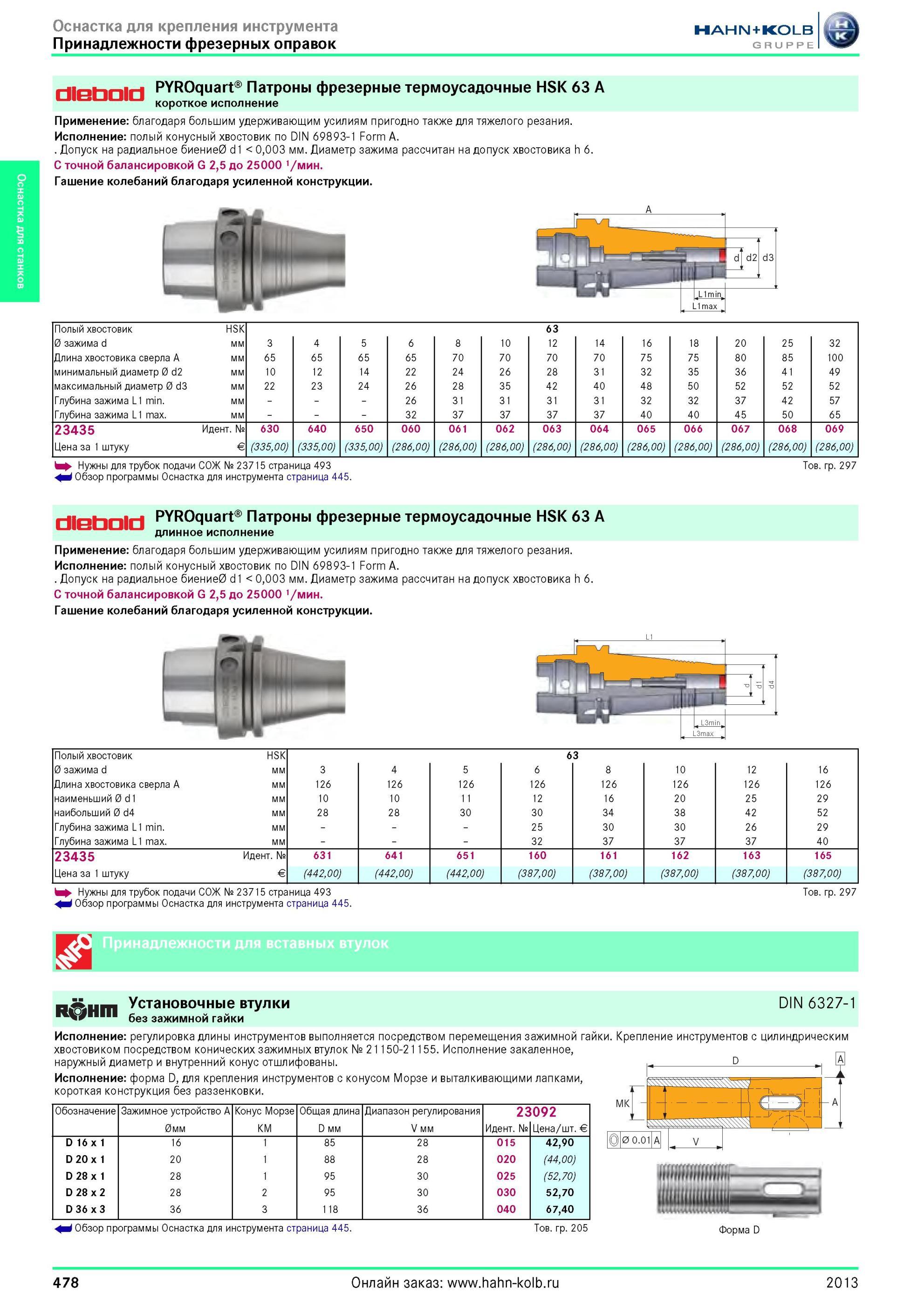

Патроны фрезерные термоусадочные HSK 63 A короткое исполнение от Hahn Kolb Применение благодаря большим удерживающим усилиям пригодно также для тяжелого резания. Исполнение полый конусный хвостовик по DIN 69893-1 Form A. Допуск на радиальное биение0 d1 0,003 мм. Диаметр зажима рассчитан на допуск хвостовика h 6. С точной балансировкой G 2,5 до 25000 1/мин. Гашение колебаний благодаря усиленной конструкции. djd2 d3 Полый хвостовик HSK 63 0 зажима d мм 3 4 5 6 8 10 12 14 16 18 20 25 32 Длина хвостовика сверла A мм 65 65 65 65 70 70 70 70 75 75 80 85 100 минимальный диаметр 0 d2 мм 10 12 14 22 24 26 28 31 32 35 36 41 49 максимальный диаметр 0 d3 мм 22 23 24 26 28 35 42 40 48 50 52 52 52 Глубина зажима L1 min. мм 26 31 31 31 31 32 32 37 42 57 Глубина зажима L1 max. мм 32 37 37 37 37 40 40 45 50 65 23435 Идентификационный номер № 630 640 650 060 061 062 063 064 065 066 067 068 069 Цена за 1 штуку Евро € (335,00) (335,00) (335,00) (286,00) (286,00) (286,00) (286,00) (286,00) (286,00) (286,00) (286,00) (286,00) (286,00) Нужны для трубок подачи СОЖ № 23715 страница 493 Товарная группа 297 i Обзор программы Оснастка для инструмента страница 445. PYROquart Патроны фрезерные термоусадочные HSK 63 A длинное исполнение Применение благодаря большим удерживающим усилиям пригодно также для тяжелого резания. Исполнение полый конусный хвостовик по DIN 69893-1 Form A. Допуск на радиальное биение0 d1 0,003 мм. Диаметр зажима рассчитан на допуск хвостовика h 6. С точной балансировкой G 2,5 до 25000 1/мин. Гашение колебаний благодаря усиленной конструкции. Полый хвостовик HSK 63 0 зажима d мм 3 4 5 6 8 10 12 16 Длина хвостовика сверла A мм 126 126 126 126 126 126 126 126 наименьший 0 d1 мм 10 10 11 12 16 20 25 29 наибольший 0 d4 мм 28 28 30 30 34 38 42 52 Глубина зажима L1 min. мм 25 30 30 26 29 Глубина зажима L1 max. мм 32 37 37 37 40 23435 Идентификационный номер № 631 641 651 160 161 162 163 165 Цена за 1 штуку Евро € (442,00) (442,00) (442,00) (387,00) (387,00) (387,00) (387,00) (387,00) Нужны для трубок подачи СОЖ № 23715 страница 493 Товарная группа 297 i Обзор программы Оснастка для инструмента страница 445. Установочные втулки DIN 6327-1 без зажимной гайки Исполнение регулировка длины инструментов выполняется посредством перемещения зажимной гайки. Крепление инструментов с цилиндрическим хвостовиком посредством конических зажимных втулок № 21 150-21 155. Исполнение закаленное, наружный диаметр и внутренний конус отшлифованы. Исполнение форма D, для крепления инструментов с конусом Морзе и выталкивающими лапками, короткая конструкция без раззенковки. Обозначение Зажимное устройство A Конус Морзе Общая длина Диапазон регулирования 23092 0мм КМ D мм V мм Идентификационный номер № Цена / шт. Евро € D 16x1 16 1 85 28 015 42,90 D 20x1 20 1 88 28 020 (44,00) D 28 x1 28 1 95 30 025 (52,70) D 28 x2 28 2 95 30 030 52,70 D 36 x3 36 3 118 36 040 67,40 i Обзор программы Оснастка для инструмента страница 445. Товарная группа 205 Форма D 478 2013
