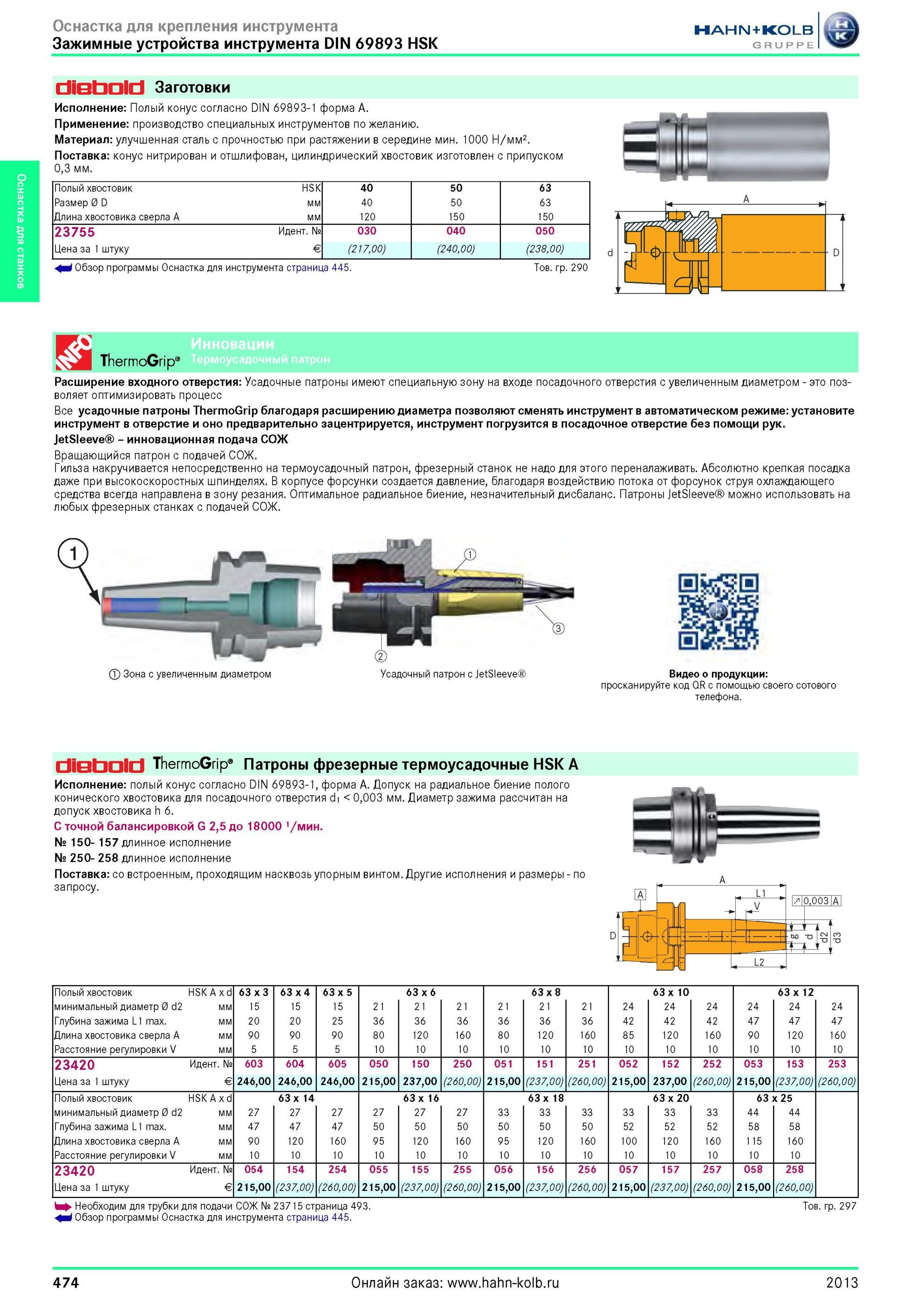

Зажимные устройства инструмента от Hahn Kolb DIN 69893 HSK diebald Заготовки Исполнение Полый конус согласно DIN 69893-1 форма A. Применение производство специальных инструментов по желанию. Материал улучшенная сталь с прочностью при растяжении в середине мин. 1000 Н/мм2. Поставка конус нитрирован и отшлифован, цилиндрический хвостовик изготовлен с припуском 0,3 мм. Полый хвостовик HSK 40 50 63 Размер 0 D мм 40 50 63 Длина хвостовика сверла A мм 120 150 150 23755 Идентификационный номер № 030 040 050 Цена за 1 штуку Евро € (217,00) (240,00) (238,00) i Обзор программы Оснастка для инструмента страница 445. Товарная группа 290 ThermoGrip Расширение входного отверстия Усадочные патроны имеют специальную зону на входе посадочного отверстия с увеличенным диаметром это позволяет оптимизировать процесс Все усадочные патроны ThermoGrip благодаря расширению диаметра позволяют сменять инструмент в автоматическом режиме установите инструмент в отверстие и оно предварительно зацентрируется, инструмент погрузится в посадочное отверстие без помощи рук. JetSleeve инновационная подача СОЖ Вращающийся патрон с подачей СОЖ. Гильза накручивается непосредственно на термоусадочный патрон, фрезерный станок не надо для этого переналаживать. Абсолютно крепкая посадка даже при высокоскоростных шпинделях. В корпусе форсунки создается давление, благодаря воздействию потока от форсунок струя охлаждающего средства всегда направлена в зону резания. Оптимальное радиальное биение, незначительный дисбаланс. Патроны JetSleeve можно использовать на любых фрезерных станках с подачей СОЖ. Зона с увеличенным диаметром Усадочный патрон с JetSleeve Видео о продукции просканируйте код QR с помощью своего сотового телефона. ThermoGrip Патроны фрезерные термоусадочные HSK A Исполнение полый конус согласно DIN 69893-1, форма A. Допуск на радиальное биение полого конического хвостовика для посадочного отверстия d1 0,003 мм. Диаметр зажима рассчитан на допуск хвостовика h 6. С точной балансировкой G 2,5 до 18000 1/мин. № 150- 157 длинное исполнение № 250- 258 длинное исполнение Поставка со встроенным, проходящим насквозь упорным винтом. Другие исполнения и размеры по запросу. И0,003 IA 1 со С М- + -+ од ТЗ -М- L2 A D Полый хвостовик HSK A x d 63x3 63 x4 63 x 5 63 x6 63 x8 63 x 10 63 x12 минимальный диаметр 0 d2 мм 15 15 15 21 21 21 21 21 21 24 24 24 24 24 24 Глубина зажима L1 max. мм 20 20 25 36 36 36 36 36 36 42 42 42 47 47 47 Длина хвостовика сверла A мм 90 90 90 80 120 160 80 120 160 85 120 160 90 120 160 Расстояние регулировки V мм 5 5 5 10 10 10 10 10 10 10 10 10 10 10 10 23420 Идентификационный номер № 603 604 605 050 150 250 051 151 251 052 152 252 053 153 253 Цена за 1 штуку Евро € 246,00 246,00 246,00 215,00 237,00 (260,00) 215,00 (237,00) (260,00) 215,00 237,00 (260,00) 215,00 (237,00) (260,00) Полый хвостовик HSK A x d 63 x 14 63 x 16 63 x 18 63x20 63x25 минимальный диаметр 0 d2 мм 27 27 27 27 27 27 33 33 33 33 33 33 44 44 Глубина зажима L1 max. мм 47 47 47 50 50 50 50 50 50 52 52 52 58 58 Длина хвостовика сверла A мм 90 120 160 95 120 160 95 120 160 100 120 160 115 160 Расстояние регулировки V мм 10 10 10 10 10 10 10 10 10 10 10 10 10 10 23420 Цена за 1 штуку Идентификационный номер № Евро € 054 215,00 154 (237,00) 254 (260,00) 055 215,00 155 (237,00) 255 (260,00) 056 215,00 156 (237,00) 256 (260,00) 057 215,00 157 (237,00) 257 (260,00) 058 215,00 258 (260,00) Необходим для трубки для подачи СОЖ № 23715 страница 493. Товарная группа 297 i Обзор программы Оснастка для инструмента страница 445. 474 Онлайн заказ www.hаhn-kolb.ru 2013
