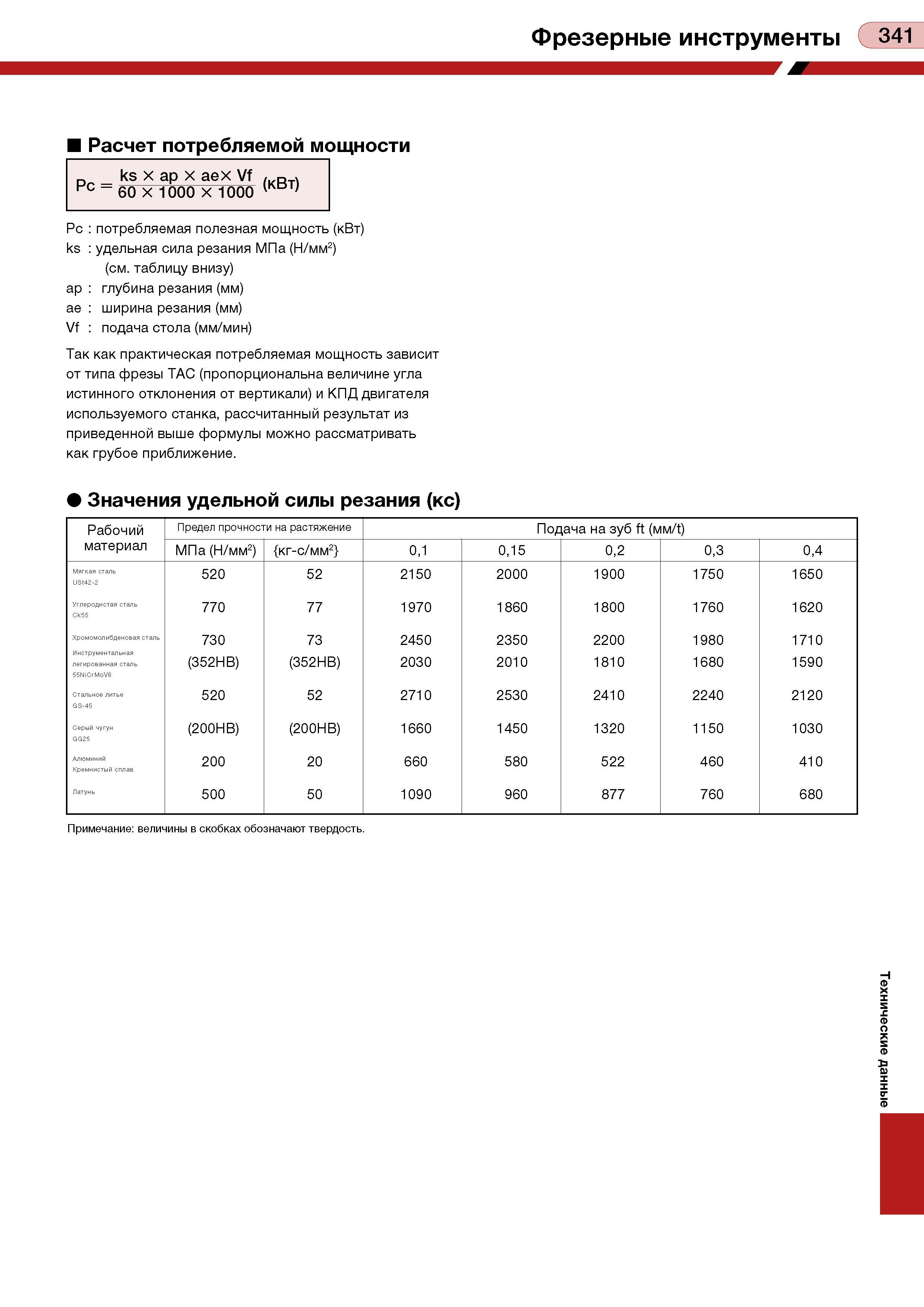

Фрезерные инструменты С 341 Расчет потребляемой мощности Рс ks х ар х аех Vf 60 X 1000 X 1000 (кВт) Рс : потребляемая полезная мощность (кВт) ks : удельная сила резания МПа (Н/мм2) (см. таблицу внизу) ар : глубина резания (мм) ае : ширина резания (мм) Vf : подача стола (мм/мин) Так как практическая потребляемая мощность зависит от типа фрезы ТАС (пропорциональна величине угла истинного отклонения от вертикали) и КПДдвигателя используемого станка, рассчитанный результат из приведенной выше формулы можно рассматривать как грубое приближение. Значения удельной силы резания (кс) Рабочий Предел прочности на растяжение Подача на зуб ft (мм/t) материал МПа (Н/мм2) кг-с/мм2 0,1 0,15 0,2 0,3 0,4 Мягкая сталь USt42-2 520 52 2150 2000 1900 1750 1650 Углеродистая сталь Ск55 770 77 1970 1860 1800 1760 1620 Хромомолибденовая сталь 730 73 2450 2350 2200 1980 1710 Инструментальная легированная сталь (352НВ) (352НВ) 2030 2010 1810 1680 1590 55NiCrMoV6 Стальное литье GS-45 520 52 2710 2530 2410 2240 2120 Серый чугун GG25 (200НВ) (200НВ) 1660 1450 1320 1150 1030 Алюминий 200 20 660 580 522 460 410 Латунь 500 50 1090 960 877 760 680 Примечание: величины в скобках обозначают твердость. Технические данные
