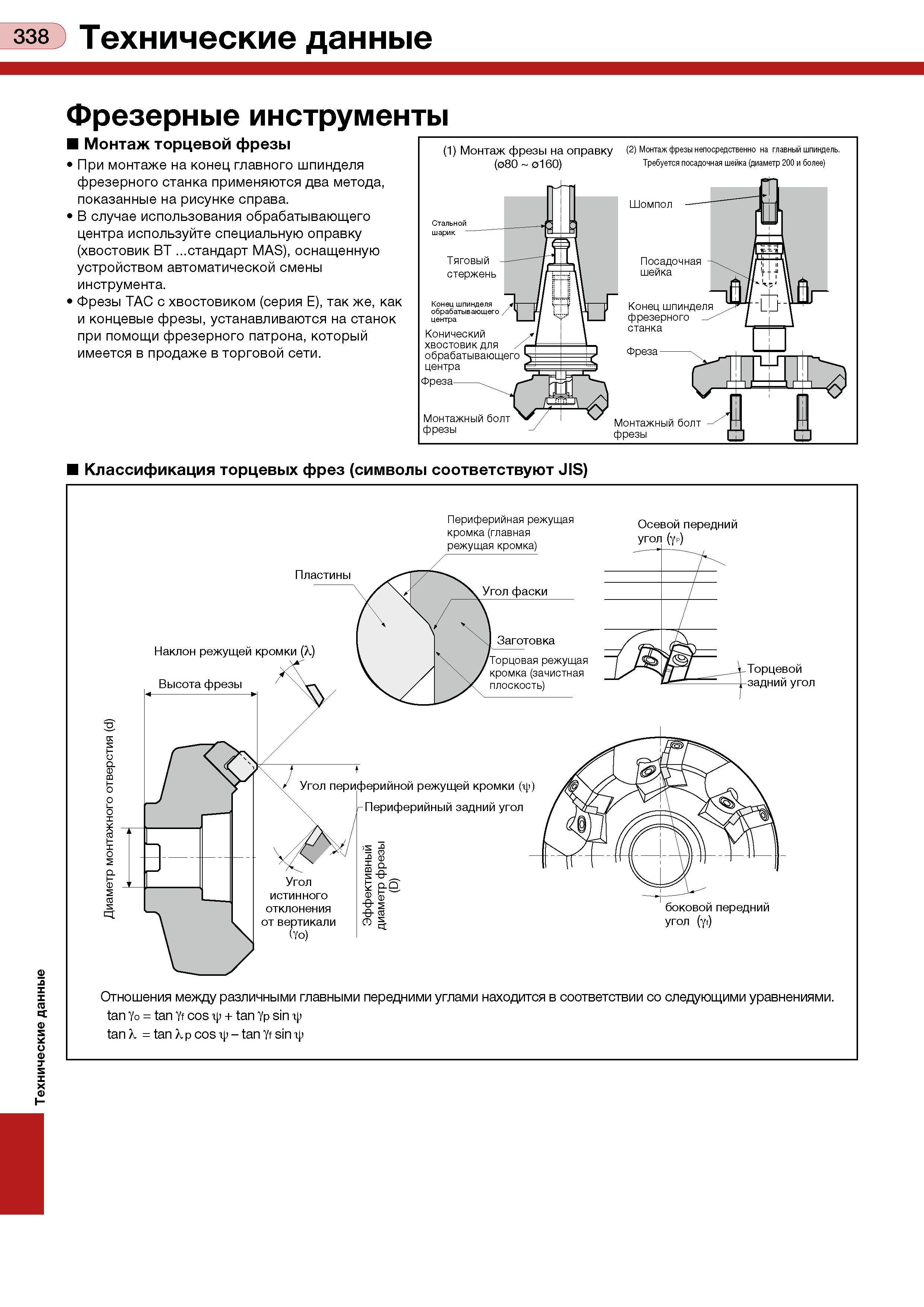

338 Технические данные Фрезерные инструменты I Монтаж торцевой фрезы 1 При монтаже на конец главного шпинделя фрезерного станка применяются два метода, показанные на рисунке справа. 1 В случае использования обрабатывающего центра используйте специальную оправку (хвостовик ВТ ...стандарт MAS), оснащенную устройством автоматической смены инструмента. 1 Фрезы ТАС с хвостовиком (серия Е), так же, как и концевые фрезы, устанавливаются на станок при помощи фрезерного патрона, который имеется в продаже в торговой сети. (1) Монтаж фрезы на оправку -0160) (2) Монтаж фрезы непосредственно на главный шпиндель. Требуется посадочная шейка (диаметр 200 и более) Конический хвостовикдля обрабатывающего центра Фреза- Монтажный болт фрезы Классификация торцевых фрез (символы соответствуют JIS) 3 х х си 4 5 о Отношения между различными главными передними углами находится в соответствии со следующими уравнениями, tan Yo = tan Yf cos + tan Yp sin tan X =tan X p cos - tan Yf sin ф
